Legende
Anschluss Eluenten
an Pumpe
Anschluss Hinterkolben-
spülung
Solvent Selection Valve
1
Degasser-Einlass
2
Degasser-Auslass
3
Hinterkolbenspülung
Fließweg Eluent
Nächster Schritt
Installation und Inbetriebnahme
4.6
Binäre Pumpe

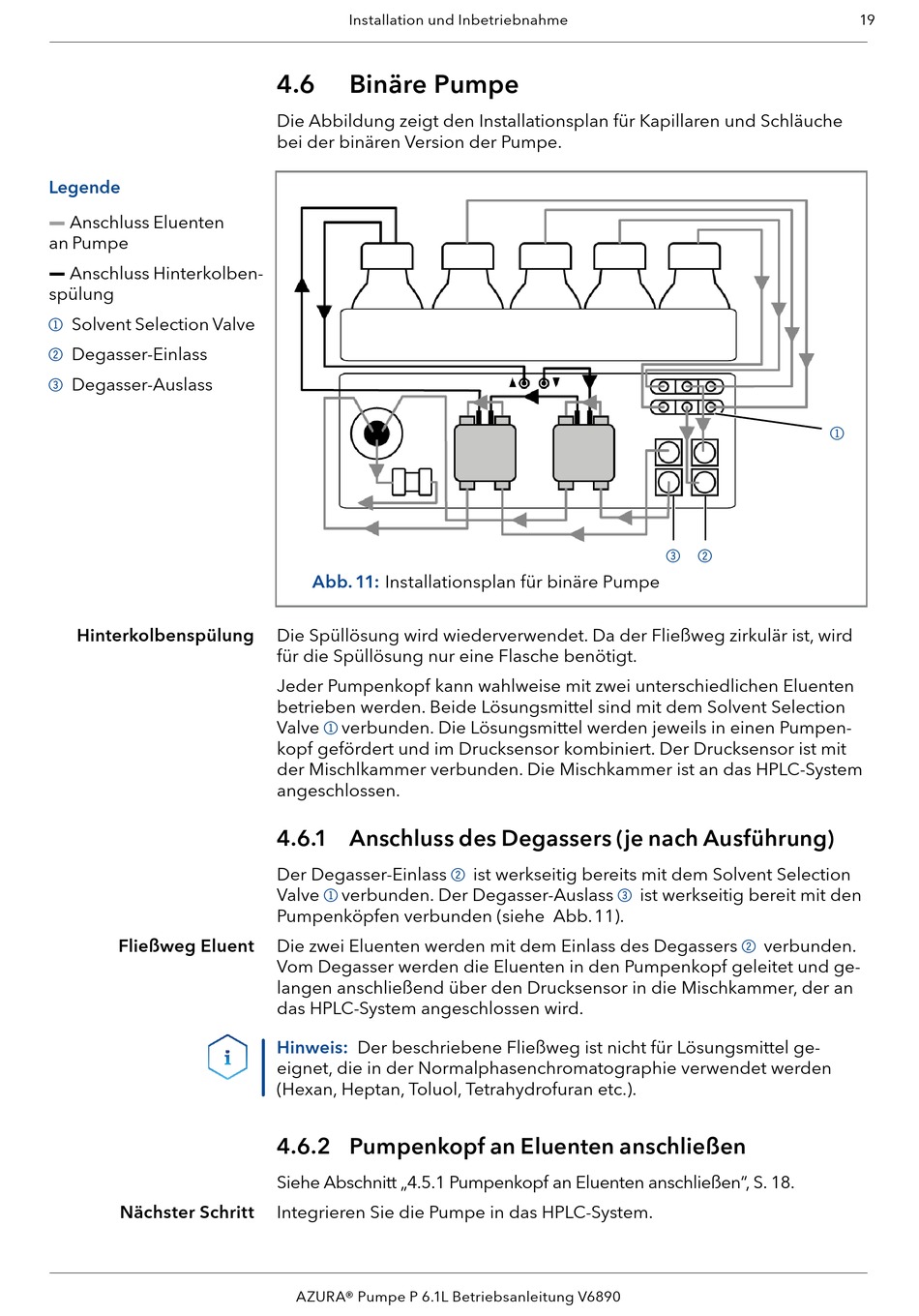

Die Abbildung zeigt den Installationsplan für Kapillaren und Schläuche
bei der binären Version der Pumpe.
Abb. 11:
Installationsplan für binäre Pumpe
Die Spüllösung wird wiederverwendet. Da der Fließweg zirkulär ist, wird
für die Spüllösung nur eine Flasche benötigt.
Jeder Pumpenkopf kann wahlweise mit zwei unterschiedlichen Eluenten
betrieben werden. Beide Lösungsmittel sind mit dem Solvent Selection
Valve
verbunden. Die Lösungsmittel werden jeweils in einen Pumpen-
1
kopf gefördert und im Drucksensor kombiniert. Der Drucksensor ist mit
der Mischlkammer verbunden. Die Mischkammer ist an das HPLC-System
angeschlossen.
4.6.1 Anschluss des Degassers (je nach Ausführung)
Der Degasser-Einlass
Valve
verbunden. Der Degasser-Auslass
1
Pumpenköpfen verbunden (siehe Abb. 11).
Die zwei Eluenten werden mit dem Einlass des Degassers
Vom Degasser werden die Eluenten in den Pumpenkopf geleitet und ge-
langen anschließend über den Drucksensor in die Mischkammer, der an
das HPLC-System angeschlossen wird.
Hinweis:
Der beschriebene Fließweg ist nicht für Lösungsmittel ge-
eignet, die in der Normalphasenchromatographie verwendet werden
(Hexan, Heptan, Toluol, Tetrahydrofuran etc.).
4.6.2 Pumpenkopf an Eluenten anschließen
Siehe Abschnitt „4.5.1 Pumpenkopf an Eluenten anschließen", S. 18.
Integrieren Sie die Pumpe in das HPLC-System.
AZURA® Pumpe P 6.1L Betriebsanleitung V6890
ist werkseitig bereits mit dem Solvent Selection
2
3
3
2
ist werkseitig bereit mit den
verbunden.
2
19
1
