E/A-Belegungsplan; Tabelle 6-1 Npn-Spezifikationen - IAI X-SEL Betriebshandbuch

Teil 1
INSTALLATION/SYSTEMEINRICHTUNG
6.2

E/A-Belegungsplan

NPN-Spezifikation
Stift Nr. Kategorie Port-Nr.
1 -
2 000
3 001
4 002
5 003
6 004
7 005
8 006
9 007
10 008
11 009
12 010
13 011
14 012
15 013
16 014
Eingang
17 015
18 016
19 017
20 018
21 019
22 020
23 021
24 022
25 023
26 024
27 025
28 026
29 027
30 028
31 029
32 030
33 031
34 300
35 301
36 302
37 303
38 304
39 305
40 306
41 307
Ausgang
42 308
43 309
44 310
45 311
46 312
47 313
48 314
49 315
50 -
Beim Universaltyp (K) sind die Stifte Nr. 1 und 50 nicht verbunden.
Beim Kompakttyp (J) ist +24 V an Stift Nr. 1 und 0 V an Stift Nr. 50 angeschlossen.

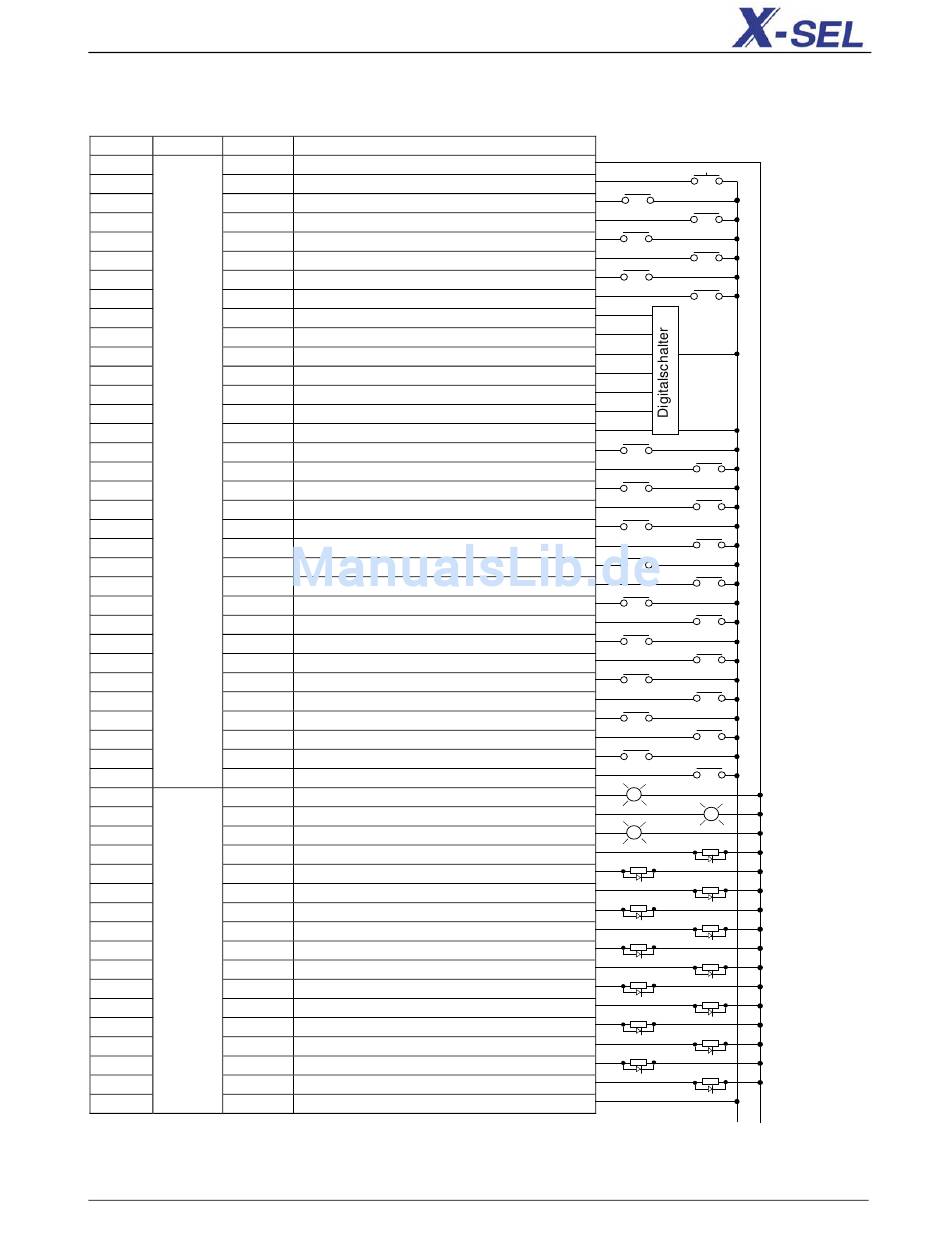

Tabelle 6-1 NPN-Spezifikationen

Dokument BA-X-SEL-EU Version 1 D, Stand 12/05
Funktion
Universal: offen, Kompakt: +24-V Eingang
Programmstart
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Programmspezifikation (PRG Nr. 1)
Programmspezifikation (PRG Nr. 2)
Programmspezifikation (PRG Nr. 4)
Programmspezifikation (PRG Nr. 8)
Programmspezifikation (PRG Nr. 10)
Programmspezifikation (PRG Nr. 20)
Programmspezifikation (PRG Nr. 40)
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Universaleingang
Alarmausgang
Bereit-Ausgang
NOTHALT-Ausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universalausgang
Universal: offen, Kompakt: 0 V
(Hinweis)
(Hinweis)
0 V +24 V
6-4
