INSTALLATION/BEFEHLE
15. Verfahrbefehl auf der Grundlage eines durch Positionsdaten angegebenen Endpunkts --- ARCH
Die Bogenbewegung wird mit einem durch Positionsdaten angegebenen Endpunkt durchgeführt.
Bei einer linearen Bewegung parallel zu einer Linearachse kann die Operation nur mit zwei Achsen
einschließlich der betroffenen Achse und PZ-Achse durchgeführt werden.
Bogenbewegung muss eingestellt sein.
*
Bogentrigger-Startpunkt
Positions-Nr. 13
Startpunkt

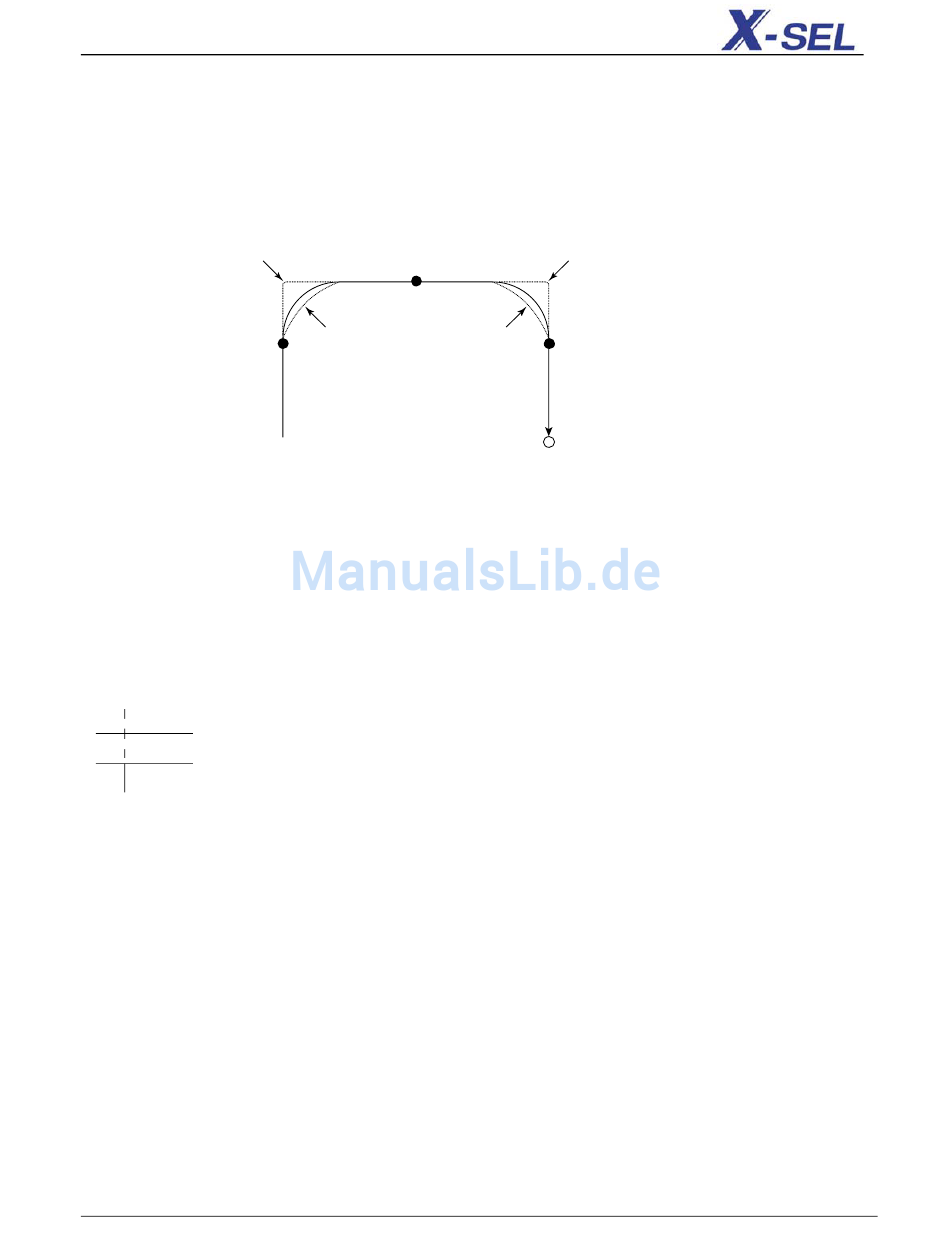

Abbildung 0-6 Bogenbewegung
ACHZ
3
ATRG
13
11
ARCH
10
12
Dokument BA-X-SEL-EU Version 1 D, Stand 12/05
Höchster Punkt der
Bogenbewegung
Positions-Nr. 12
*
*
*
Bogentrigger-Endpunkt
Positions-Nr. 11
Endpunkt
Positions-Nr. 10
