Teil 1
INSTALLATION/TECHNISCHE DATEN
(3) Ausgangsteil
Technische Daten externe Ausgänge
Parameter
Lastspannung
Max. Laststrom
Verlust
Galvanische Trennung
Externe Geräte
Tabelle 5-9 Technische Daten externer Ausgänge
Hinweis: 400 mA ist der maximale Gesamtlaststrom von jeweils acht Ports ab Ausgangsport
Nr. 300. (Der maximale Gesamtlaststrom von Ausgangsport Nr. 300 + n bis Nr. 300 + n
+ 7 beträgt 400 mA, wobei n gleich 0 oder ein Vielfaches von 8 ist.)

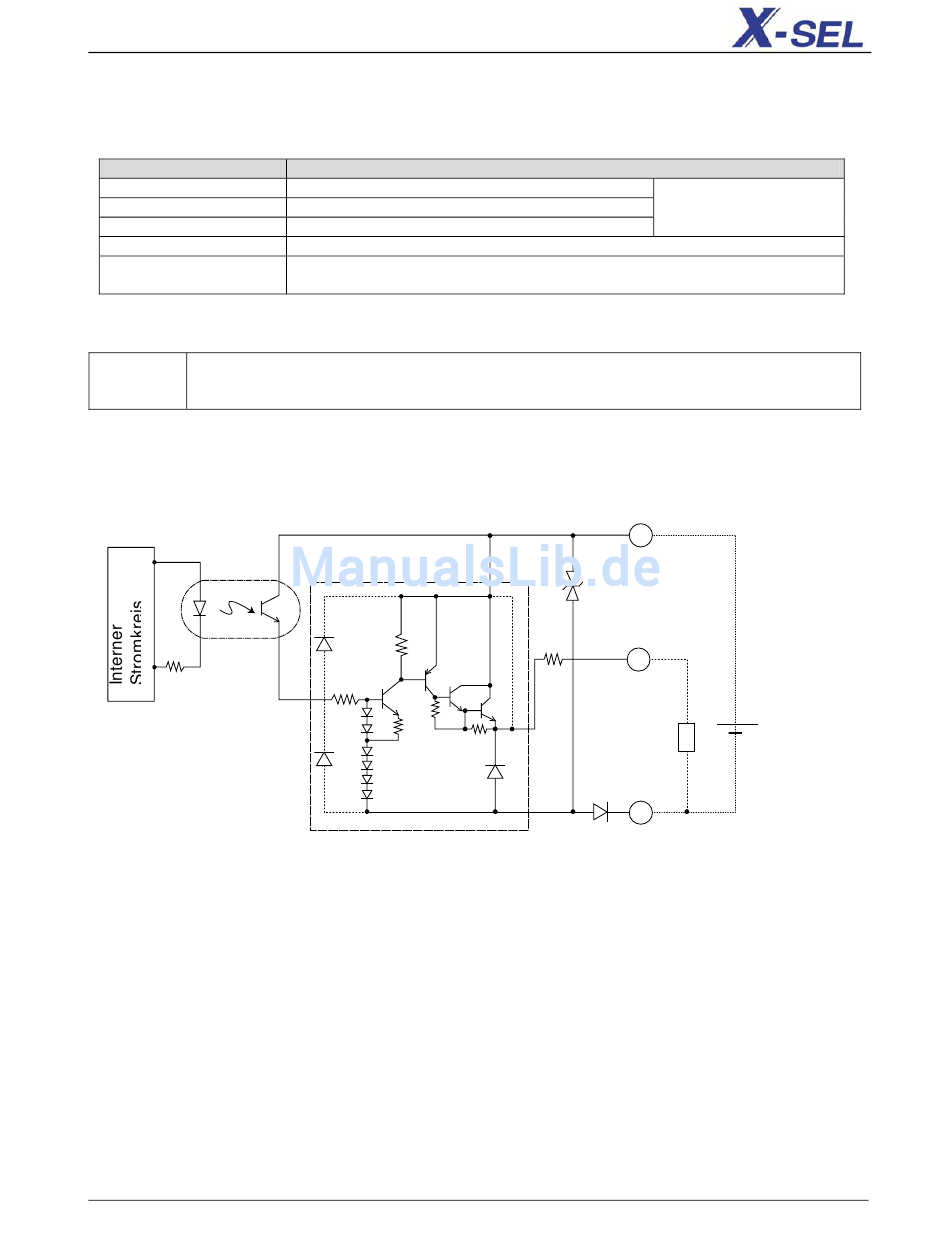

Abbildung 5-4 Ausgangskreis

Dokument BA-X-SEL-EU Version 1 D, Stand 12/05
Technische Daten
24 VDC
100 mA pro Punkt, 400 mA pro 8 Ports Hinweis)
max. 0,1 mA pro Ausgang
Optokoppler
(1) Miniaturrelais
(2) Ablaufsteuerungs-Eingangsgerät
Ausgangskreis
TD62784 (oder
äquivalent)
P24
Überspannungs-
schutz
10 Ω
Ausgangs-
klemme
Last
N
Externe
+
Stromversorgung 24
VDC +/− 10%
-
5-11
