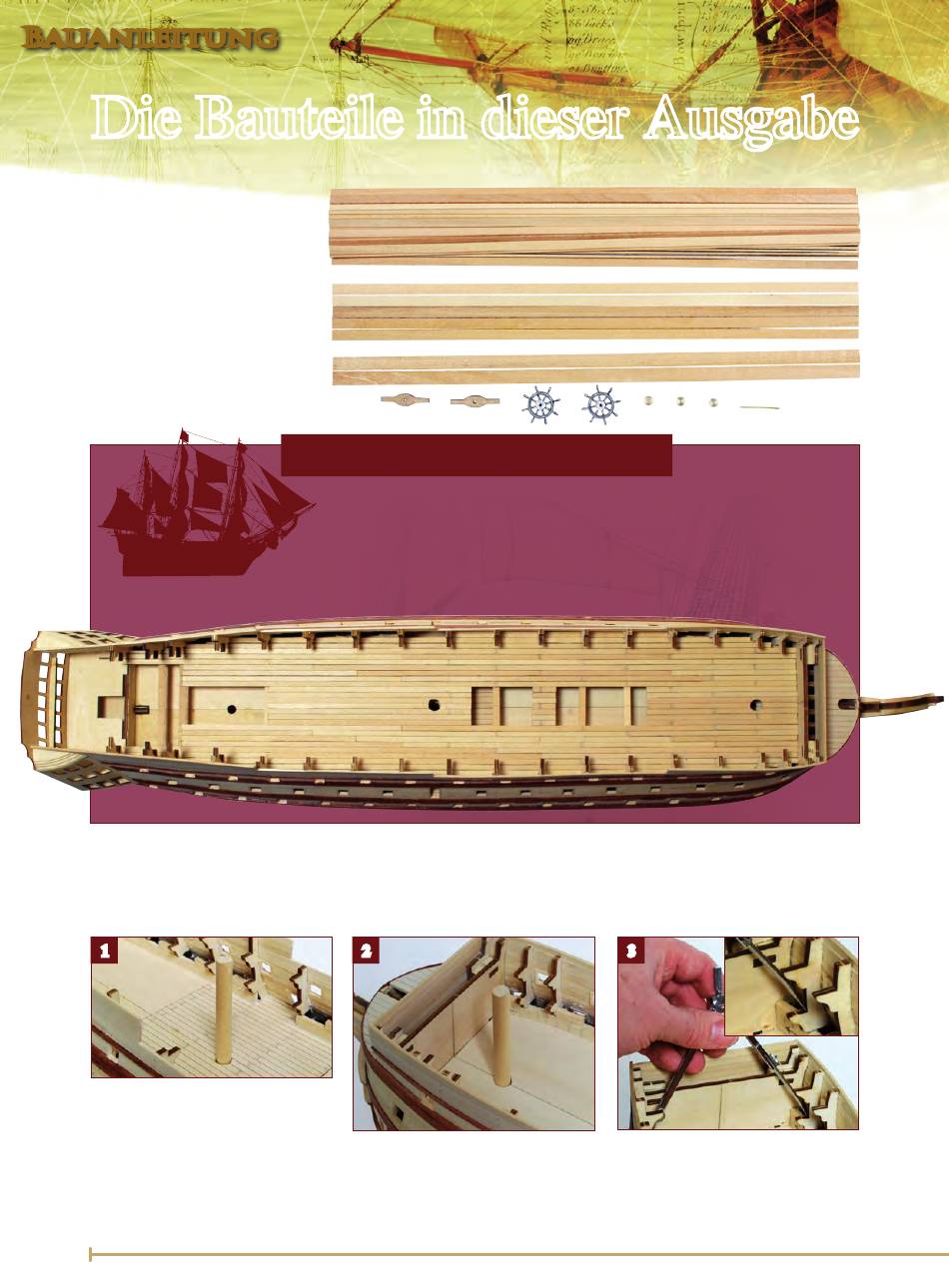

Bauanleitung
Die Bauteile in dieser Ausgabe
Diese Ausgabe enthält
weitere Decksplanken
sowie die Bauteile für das
Steuerrad der Victory.
Holzleisten
28 Holzleisten 1,5 x 5 mm, 300 mm lang
5 Holzleisten 1,5 x 6 mm, 300 mm lang
2 Holzleisten 1,5 x 8 mm, 300 mm lang
Steuerrad
Metall- und Holzteile für das Steuerrad der
Victory (sorgfältig für später aufbewahren)
Das obere Batteriedeck besteht aus separaten Planken. Diese liegen auf den Decksbalken, die auf den
Knien an der Spantinnenseite ruhen. Bevor Sie die Decksbalken einbauen, testen Sie den Sitz der Masten.
1
1.
Testen Sie, ob das Rundholz aus der
Ausgabe 41 in das Loch für den Groß-
mast passt. Es soll sich bis hinunter zum
Schlitz im internen Modellkiel schieben
lassen. Sofern nötig, etwas dünner feilen.
Eher unwahrscheinlich ist, dass Sie das
Loch im Deck etwas erweitern müssen.
So werden die Teile verbaut
Im Gegensatz zu den beiden unteren
Batteriedecks sind große Bereiche des
oberen Batteriedecks am fertigen Modell
sichtbar. Daher wird es, wie bei der echten
Victory, durch Verlegen einzelner Decksplan-
ken aufgebaut. Die Draufsicht vermittelt
einen Eindruck vom Aussehen des Decks,
Einbau der Decksbalken
2
2.
Überprüfen Sie den Sitz des Rundhol-
zes auch am Loch des Fockmastes. Beim
Verlegen der Decksplanken gibt das
Rundholz Positionen von Öffnungen vor.
185
nachdem Sie die Montageschritte dieser
und der Ausgabe 46 vollzogen haben.
Wichtig: Die Leisten sollen exakt dort
beginnen und enden, wie in der Schritt-für-
Schritt-Anleitung angegeben. Andernfalls
gibt es Probleme mit den Öffnungen für
Grätings und Masten.
3
3.
Mit einem Zirkel die erforderliche
Breite des Decksbalkens an Spant 13
messen. Der Balken soll auf den unteren
Knien des Spants aufliegen.
