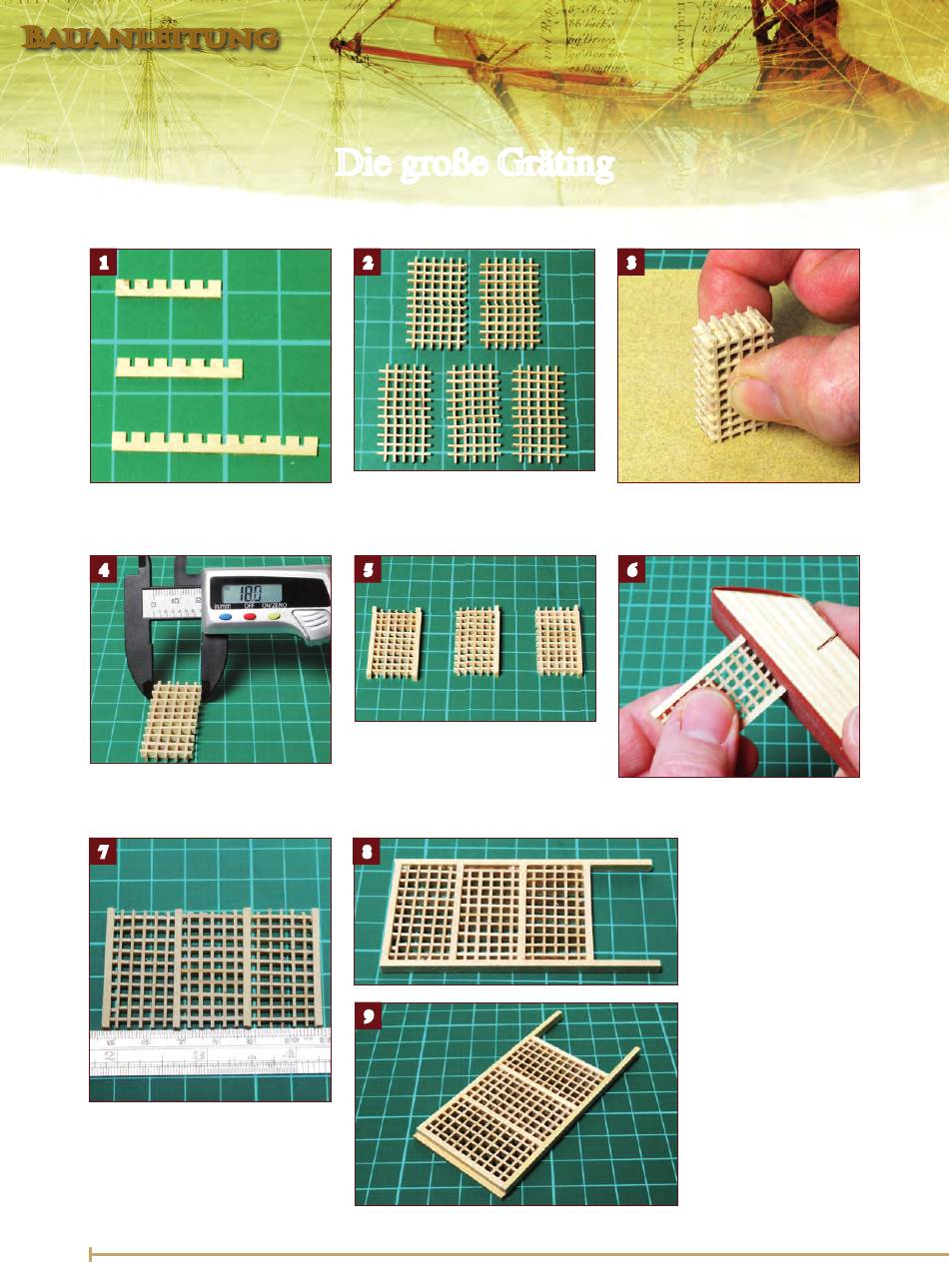

Bauanleitung
Diese Gräting deckt die größere der beiden Öffnungen im oberen Batteriedeck ab. Verwenden Sie zum
Zusammensetzen dieser und der beiden kleinen Grätings die Elemente der Ausgaben 46 und 47.
1
x 30
x 20
x 27
1.
Längen Sie folgende Elemente ab:
30 mit fünf Schlitzen, 20 mit sechs
Schlitzen und 27 mit zehn Schlitzen.
4
4.
So weit schleifen, bis sie exakt 18 mm
breit sind. Eine digitale Schieblehre
sorgt für ein genaues Messergebnis.
7
7.
Wie gezeigt, die drei Grätings miteinan-
der verleimen. Die Ober- und Unterseiten
sollen in die gleiche Richtung weisen. Ein
Lineal und eine ebene Arbeitsfläche
erleichtern das exakte Ausrichten.
Die große Gräting
2
2.
Fertigen Sie daraus fünf Grätings.
Wiederholen Sie an ihnen die Schritte
3–5 von Seite 11. Die beiden kleinen
Grätings zunächst beiseite legen.
5
5.
Vier 2 x 4-mm-Leisten auf die Länge
der Grätings zuschneiden. Die Obersei-
te der Gräting weist nach unten. Zwei
Leisten an einer, und jeweils eine an den
beiden anderen Grätings befestigen.
8
9
199
3
3.
An den drei größeren Grätings, wie
gezeigt, die Kanten verschleifen, damit sie
die gleichen Abmessungen aufweisen.
6
6.
Jeweils die Leisten behutsam bündig
zur kurzen Grätingseite schleifen.
8.
Die Oberseite nach
unten drehen. Sie
schneiden zwei
2 x 4-mm-Leisten von je
88 mm Länge zu und
kleben jeweils eine auf die
lange Seite der großen
Grätingbaugruppe.
9.
Die Oberseite nach oben
drehen, eine 2 x 2-mm-
Leiste ablängen und an die
kurze 2 x 4-mm-Leiste
kleben. Nachdem die
Leimverbindung getrocknet
ist, die Leistenenden mit
Schleifpapier glätten.
