Bauanleitung

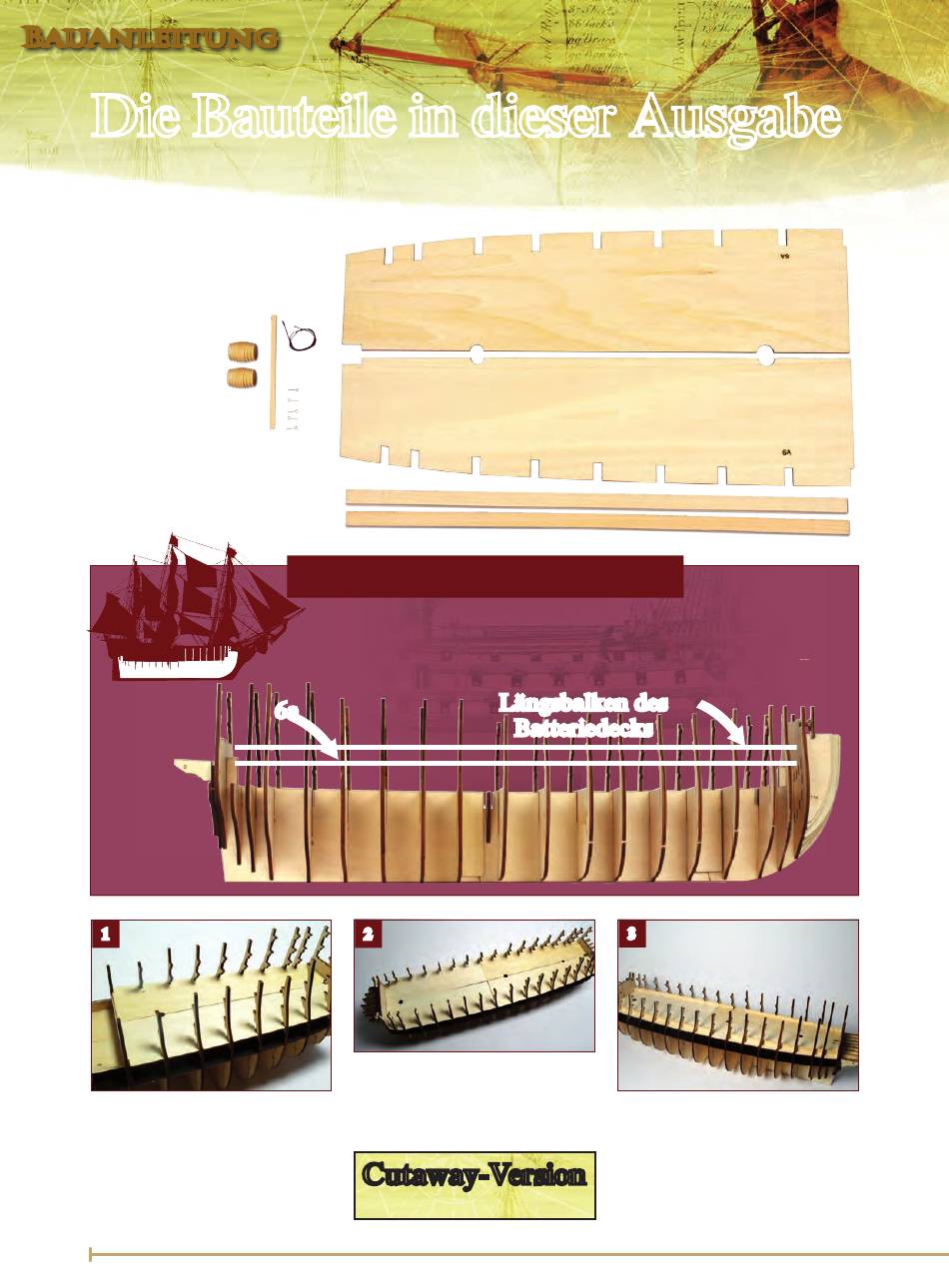

Die Bauteile in dieser Ausgabe
Vervollständigen Sie das mittlere Batteriedeck im Rumpf Ihrer Victory, und fertigen
Sie eine Halterung für zwei Fässer an.
Teile Nr. 6a
Achtere Hälften des mittleren Batteriedecks
Fasspalette
2 Holzfässer
68-mm-Holzleiste
Faden
5 Messing-Ringbolzen
Holzleisten
Decksbalken des Batteriedecks:
2 Holzleisten 5 x 15 mm,
330 mm lang.
1
1.
Passen Sie die beiden Deckhälften 6a
mit der Zahl auf der Unterseite in den
Rumpf ein. Die Stoßkante in der Mitte
muss mit den bereits angezeichneten
Mittelmarkierungen übereinstimmen.
So werden die Teile verbaut
An den U-förmigen Spanten liegen die
Batteriedecks auf. Die Komponenten in
dieser Ausgabe vervollständigen das
mittlere Batteriedeck, das auf den
6a
2
2. Verfahren Sie ebenso mit den Decks-
hälften 6b. Sämtliche Teile müssen
zueinander ausgerichtet werden. Sofern
nötig, die Decks mit Schleifpapier nach-
arbeiten.
Cutaway-Version
Siehe Anmerkungen auf Seite 12
bereits verbauten Decksbalken ruht.
Zusätzlich werden auch auf diesem
Deck vordere und achtere Längsbalken
eingepasst.
Längsbalken des
Batteriedecks
3
3.
Die vorderen Längsbalken einsetzen,
und auf ihnen markieren, wo die vorderen
auf die achteren Deckshälften treffen.
