ModelSpace HMS VICTORY 02 Bauanleitung Seite 24

Bauanleitung

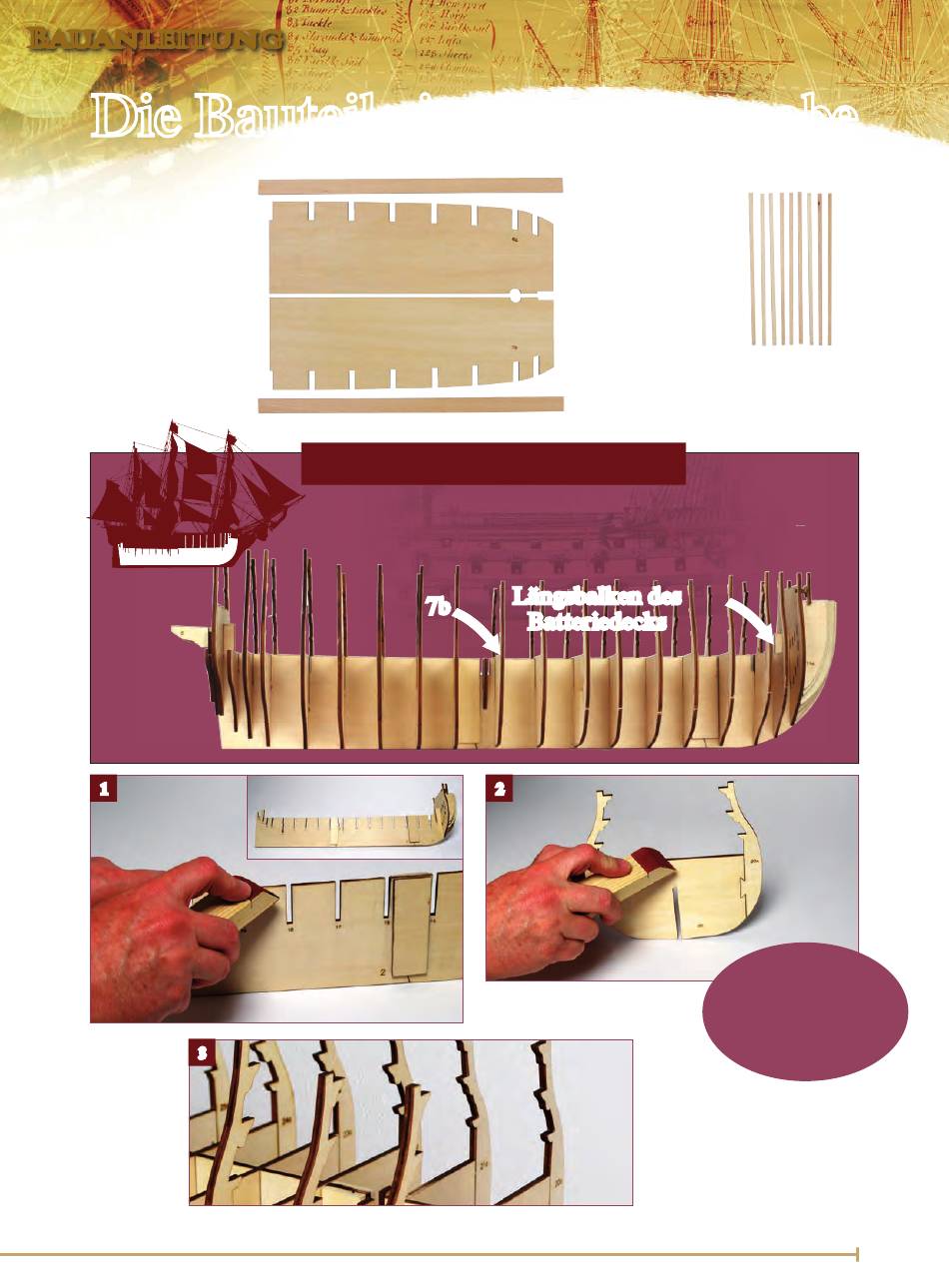

Die Bauteile in dieser Ausgabe
Diesmal erhalten
Sie lasergeschnit-
tene Sperrholz-
teile für das
untere Batterie-
deck der Victory.
1
1.
Überprüfen
3
Sie, ob die
Oberseite des
Modellkiels
glatt und
gerade ist
(kleines Bild).
Grate mit
Schleifpapier
entfernen.
So werden die Teile verbaut
Die Batteriedecks werden auf den
U-förmigen Spanten befestigt. Das untere
Batteriedeck sitzt auf den U-Spanten und
dem Kiel, der leicht gebogen ist (Deck-
sprung). Die dicken Längsbalken liegen
7b
66
Holzleisten
Decksbalken des
Batteriedecks:
2 Längsbalken 5 x 15 mm,
300 mm lang
Decksbalken:
9 Holzleisten 1,5 x 4 mm,
150 mm lang
Teile 7b
Vordere Hälften des
unteren Batteriedecks
auf dem Batteriedeck auf und innen an
den Spanten an. Die Decksbalken finden
Platz an den Innenseiten der Spanten,
werden aber erst später verbaut.
Längsbalken des
Batteriedecks
2
2.
Verfahren Sie ebenso mit den
Oberseiten der Spanten.
3. Setzen Sie alle Spanten in den
Kiel ein, ohne sie festzukleben.
Sofern sie zu stramm sitzen, feilen
Sie die Schlitze im Kiel etwas auf.
Die Oberseiten der Spanten müssen
mit der des Kiels eine Ebene bilden.
KURZTIPP
Die Konstruktion wird
verleimt, wenn die beiden
achteren Hälften des unteren
Batteriedecks in Ausgabe 17
verbaut sind.
