ModelSpace HMS VICTORY 02 Bauanleitung Seite 10

11

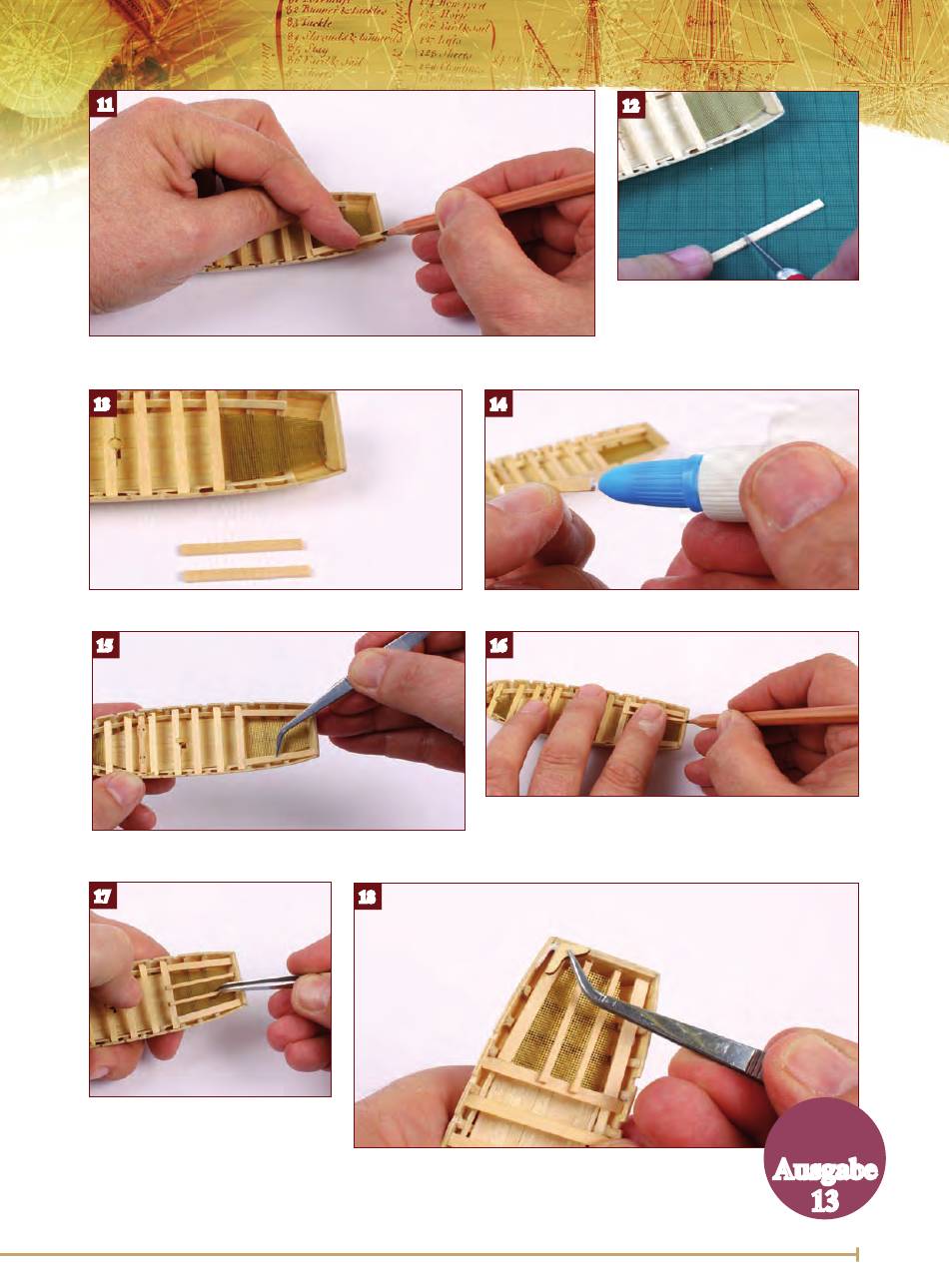

11.
Markieren Sie auf der verbleibenden 1,5 x 3 mm-Leiste (Ausgabe 9) die Länge der
beiden achteren Verstrebungen zwischen dem Heckspiegel und der letzten Ducht.
13
13.
Anpassen und, sofern nötig, nacharbeiten.
15
15.
Beide Leisten an ihren Platz geben und
festhalten, bis der Leim sie an ihrem Platz hält.
17
17.
Am Heckspiegel sitzen die Leisten auf
gleicher Höhe wie die beiden äußeren
Verstrebungen. Für die bemalte Version
sind alle Verstrebungen weiß zu bemalen.
An beiden Enden etwas Weißleim
auftragen. Ihr Abstand beträgt 6 mm.
14
14.
Weißleim auf beide schmalen Enden jeder Leiste geben.
16
16.
Sie nehmen die 1,5 x 1,5 mm-Leiste (Ausgabe 9) und
längen zwei Leisten davon so ab, dass sie vom Heckspiegel zur
Mitte der letzten Ducht reichen. Nach vorne hin steigen sie
etwas an (s. Schritt 17).
18
18.
Kleben Sie die beiden L-förmigen Bauteile 22 der Ausgabe 6
über die beiden äußeren Verstrebungen. Für die bemalte Version
erhalten sie einen ockerfarbenen Anstrich.
52
12
12. Die Verstrebungen zuschneiden.
Ihre hinteren Enden schrägen Sie leicht
an, da diese Teilbereiche nicht im
rechten Winkel auf den Heckspiegel
treffen.
WEITERBAU
ERFOLGT IN
Ausgabe
DER
13
