ModelSpace HMS VICTORY 02 Bauanleitung Seite 26

8

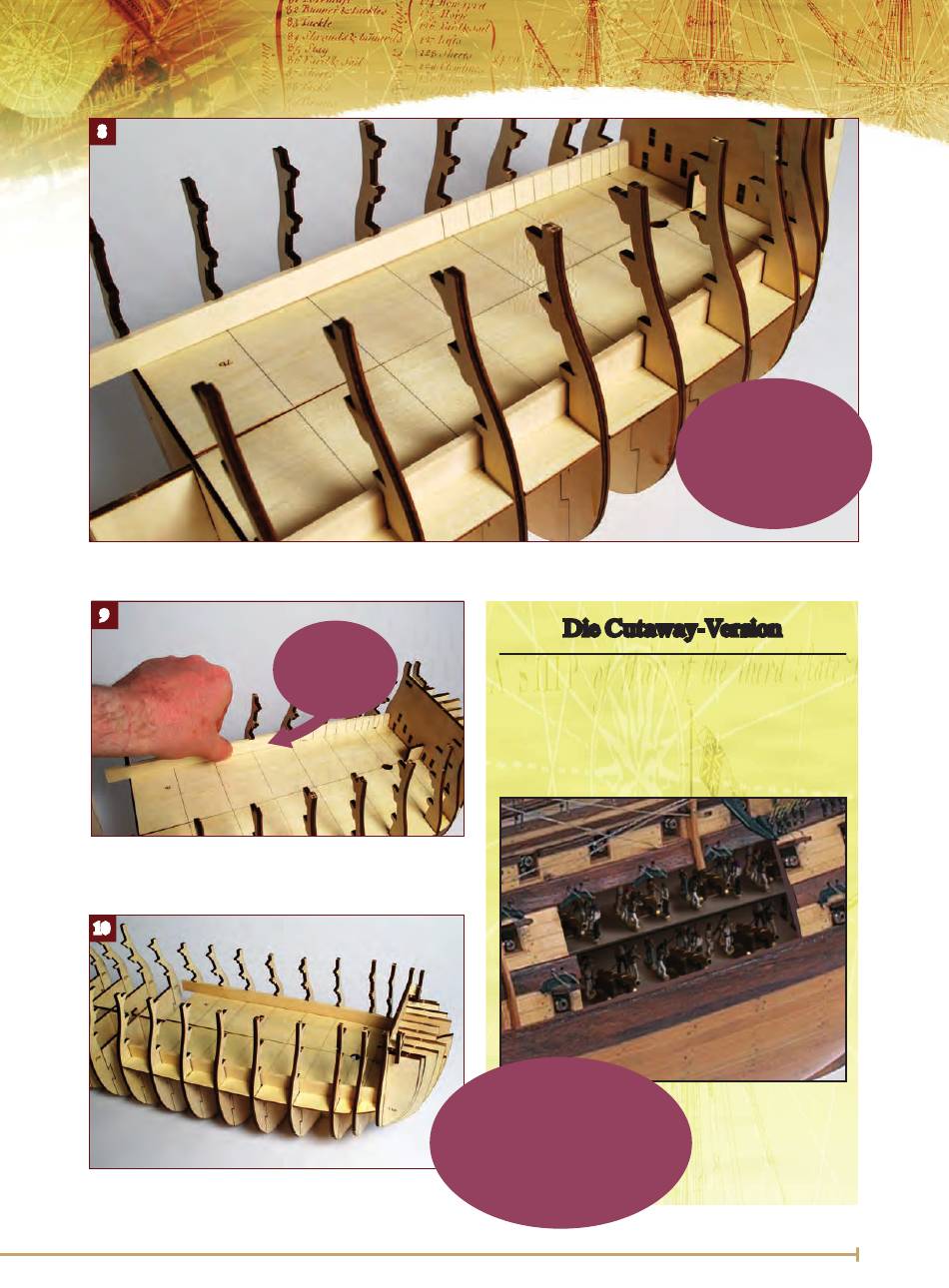

8. Gen Bug, wo die Wölbung des Rumpfes stärker ist, sollten die Schlitzbstände 5 mm betragen. Weiter achtern können Sie die
Abstände zwischen den Schlitzen auf 15 mm erhöhen. In der achteren Hälfte die Längsbalken nur bei Bedarf ansägen.
9
9. Die Längsbalken sollen sich ohne großen Kraftaufwand biegen
und einpassen lassen. Sofern nötig, weitere Schlitze hinzufügen
oder etwas tiefer sägen. Die Längsbalken noch nicht befestigen!
10
10. Wiederholen Sie die Schritte 7–9 auf der anderen
Seite. Deckhälften und Längsbalken noch nicht verkleben!
Der Längs-
balken wird später
noch etwas
gekürzt.
Batteriedecks. Daher sollten Sie jetzt
keine Komponenten fest miteinander
verbinden, sondern erst, nachdem sie,
Die Cutaway-Version
Für die Cutaway-Version sind die Längsbalken zu
modifizieren, da sie ansonsten den freien Blick in das Deck
behindern würden. Dazu muss bei den Längsbalken
jeweils eine Sektion ausgesägt werden. In Ausgabe 17
wird die Vorgehensweise erläutert. Die Position der
Öffnungen in den Decks können Sie Ihren Wünschen
entsprechend festlegen.
KURZTIPP
Ausgabe 17 enthält die beiden
achteren Hälften des unteren
wie in Ausgabe 17 gezeigt, exakt
ausgerichtet sind.
68
KURZTIPP
Die Schlitze müssen
zwischen den Spanten
liegen, nicht auf ihnen, da
die Längsbalken später an
die Spanten genagelt
werden.
In der Cutaway-Version
gibt eine Öffnung in der
Bordwand den Blick frei
ins Schiffsinnere. Dazu
ist es nötig (siehe
Ausgabe 17), einen
Längsbalken zu kürzen.
