ModelSpace HMS VICTORY 02 Bauanleitung Seite 13

Bauanleitung

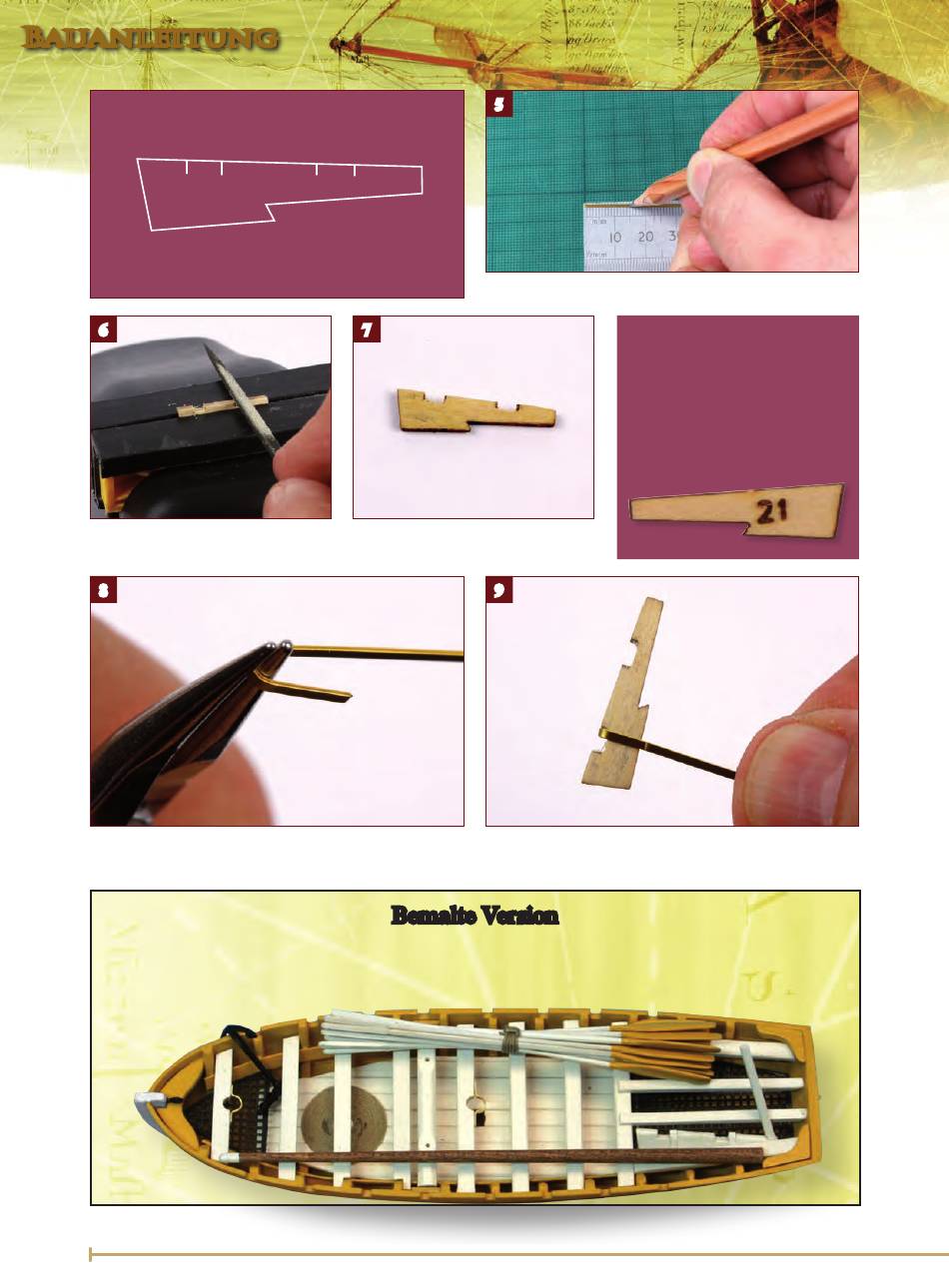

AUSSPARUNGEN AM RUDER
4mm 7mm
In das Ruderblatt sind zwei Aussparungen zu feilen. Die
Maße im Diagramm sind von der linken oberen Ecke des
Ruders gemessen.
6
6.
Mit einer Nadelfeile arbeiten sie die
1,5–2 mm tiefen Aussparungen aus.
8
8.
Biegen Sie mit einer Rundzange einen 2-mm-Bogen in den
Messingstreifen, etwa 5 mm von einem Ende entfernt.
Sofern Sie sich für eine bemalte Version entschieden haben,
erhält das gesamte Ruder einen weißen Anstrich. Der
Sie können das Ruder –
wie hier zu sehen – auch
im Heck verstauen.
15mm 18 mm
7
7.
Das Ruder mit den Aussparungen.
Bemalte Version
55
5
5.
Zeichnen Sie mit einem Bleistift die Markierungen an.
Bei der bemalten Version streichen Sie
das Ruderblatt weiß. Für die
unbemalte Version sollte das Ruder so
im Langboot verstaut werden, dass
die eingebrannte Nummer auf dem
Ruderblatt nach unten zeigt.
9
9.
Den Bogen passen Sie der Oberkante der Aussparung am
breiteren Ende an und schneiden ihn bündig ab.
Ringbolzen ist schwarz zu bemalen. Das Heck
gegebenenfalls mit weißer Farbe nachbessern.
KURZTIPP
