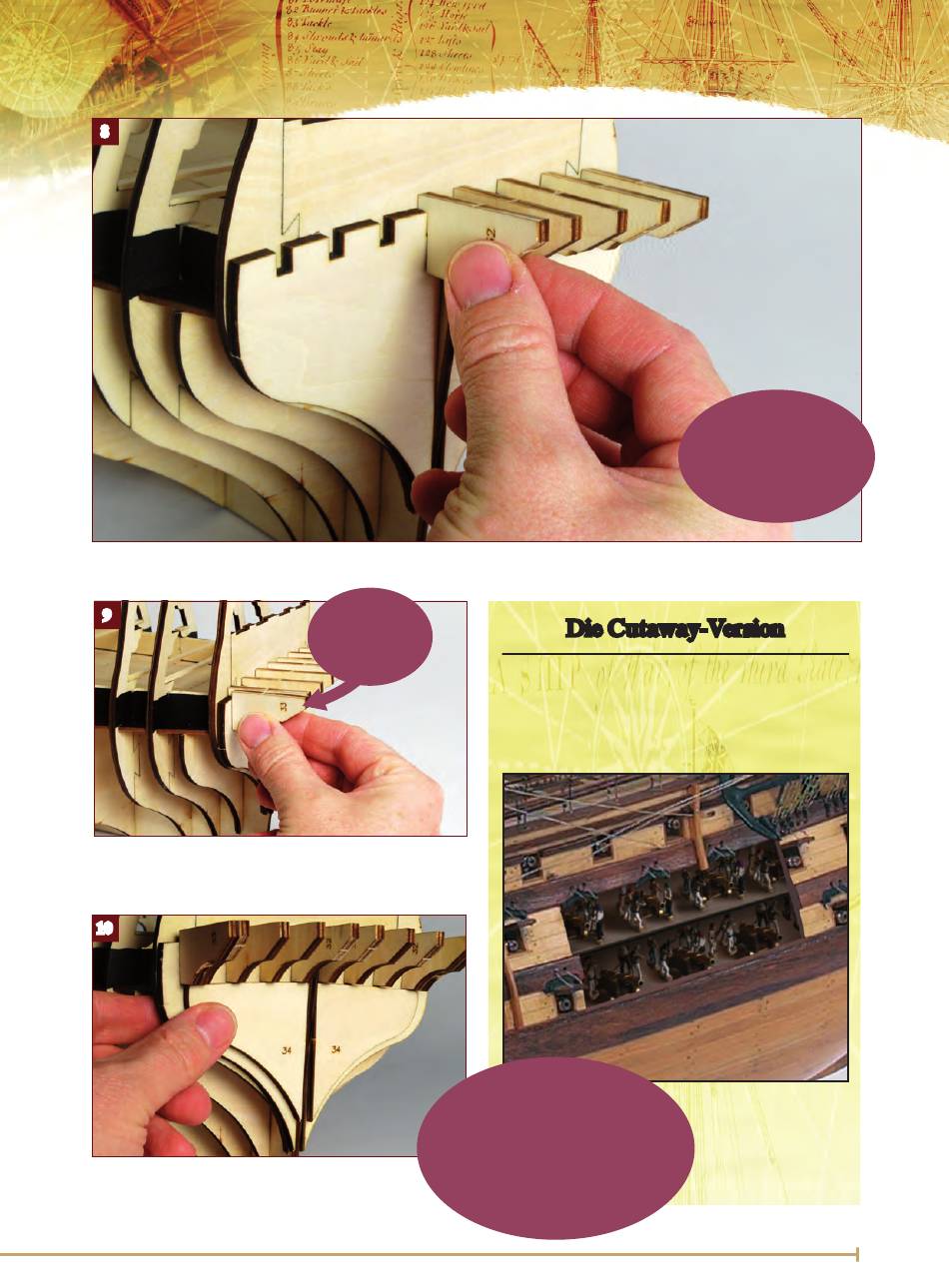

8. Wenn die Leimverbindung belastbar ist, kleben Sie in die Spantschlitze die acht Teile 32. Diese sind die Stützen der
Heckgalerie; ihre Oberkanten müssen einen leichten Bogen beschreiben – wie die Oberkante des Spantes.
9
9.
Befestigen Sie jeweils eines der beiden Teile 33 außen
an den beiden äußeren Stützen 32. Mit Klammern in
Position halten, bis der Leim getrocknet ist.
10
10. Abschließend die beiden Spantenhälften 34
anbringen. Ihre Oberkante muss an der Unterseite der
Galeriestützen und am Modellkiel anliegen.
Teil 33 und 32
müssen absolut
deckungsgleich
sein.
Für die Cutaway-Version sind die Längsbalken zu
modifizieren, da sie ansonsten den freien Blick in das
Deck behindern würden. Dazu muss bei den Längs-
balken jeweils eine Sektion ausgesägt werden. In
Ausgabe 19 wird die Vorgehensweise detailliert erläutert.
Ausgabe 19 enthält die beiden
achteren Hälften des mittleren
Batteriedecks. Daher sollten Sie jetzt
noch keine Deckhälften fest
miteinander verbinden, sondern erst,
nachdem Sie sie exakt ausgerichtet
haben (siehe Ausgabe 19).
75
stellen, damit die Stützen
der Heckgalerie während
Die Cutaway­Version
KURZTIPP
KURZTIPP
Den Rumpf auf den Bug
des Trocknens nicht
herausfallen.
In der Cutaway-Version
gibt eine Öffnung in
der Bordwand den Blick
ins Schiffsinnere frei.
Dazu ist ein Segment
aus dem Längsbalken
herauszusägen.
