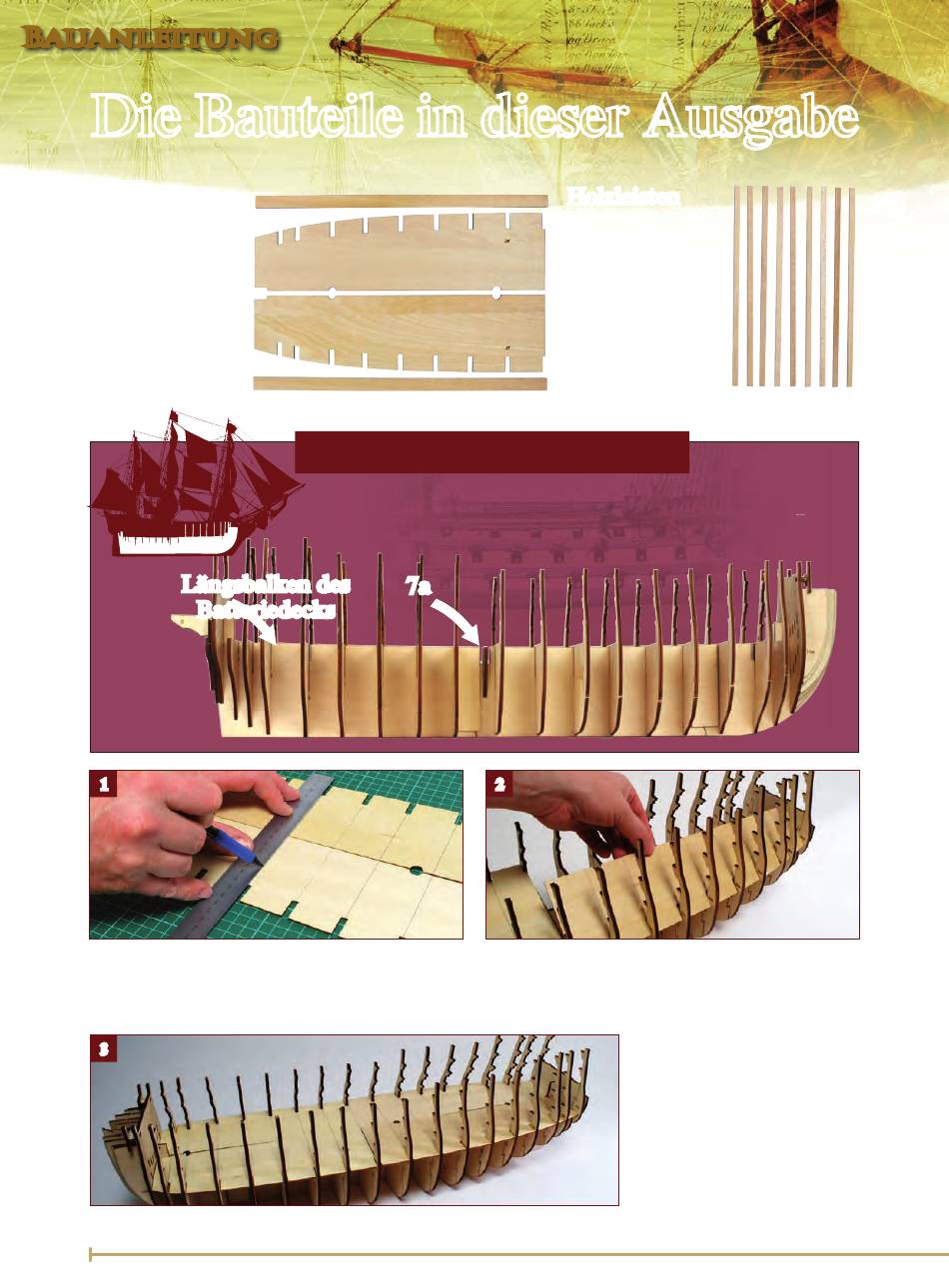

ModelSpace HMS VICTORY 02 Bauanleitung Seite 27

Bauanleitung
Die Bauteile in dieser Ausgabe
Diese Ausgabe
beinhaltet
lasergeschnittene
Sperrholzteile
für den Ausbau
des unteren
Batteriedecks der
Victory nach
achtern.
Längsbalken des
Batteriedecks
1
1. Die beiden Deckhälften 7a, wie gezeigt, nebeneinander­
legen und Querlinien in der Mitte eines jeden Spantenschlit­
zes sowie zusätzlich eine Linie quer über das Deck im Abstand
von 15 mm zum Heck einzeichnen.
3
So werden die Teile verbaut
Die Batteriedecks liegen auf den
U­förmigen Spanten auf. Mit den
Bauteilen dieser Ausgabe komplettieren
Sie das untere Batteriedeck und bringen
7a
69
Holzleisten
Decksbalken des
Batteriedecks:
2 Holzleisten 5 x 15 mm,
330 mm lang
Decksbalken:
9 Holzleisten 1,5 x 4 mm,
150 mm lang
Teile Nr. 7a
Achtere Hälften des
unteren Batteriedecks
die Längsbalken in Position. Die
Decksbalken für das mittlere Batterie­
deck werden auf dessen Stützen an der
Innenseite der Spanten aufliegen.
2
2. Eine Deckhälfte mit den Schlitzen voran in den Rumpf
einpassen. Noch nicht festkleben! Die Mitte auf den Modellkiel
drücken. Die Vorderkante sollte an der Achterkante der
vorderen Deckhälfte anliegen.
3.
Sie nehmen die zweite der beiden
Deckhälften und passen sie ebenfalls
ein. Sämtliche vier Deckteile müssen
in einer Flucht liegen. Sie sorgen im
Rumpf später für Stabilität. Lassen
sich die Deckteile nur schwer
einpassen und ausrichten, erweitern
Sie die Schlitze in ihnen durch
vorsichtiges Auffeilen.
