7.6.16.2 Funktion 2: CMP1-IN1 > CMP1-IN2
l
Überschreitet der Wert am Eingang CMP1-IN1 den Wert am Eingang CMP1-IN2, wechselt der
Ausgang CMP1-OUT von LOW nach HIGH.
l
Erst wenn das Signal am Eingang CMP1-IN1 den Wert von CMP1-IN2 - C0681 wieder
unterschreitet, wechselt der Ausgang von HIGH nach LOW.
CMP1-OUT

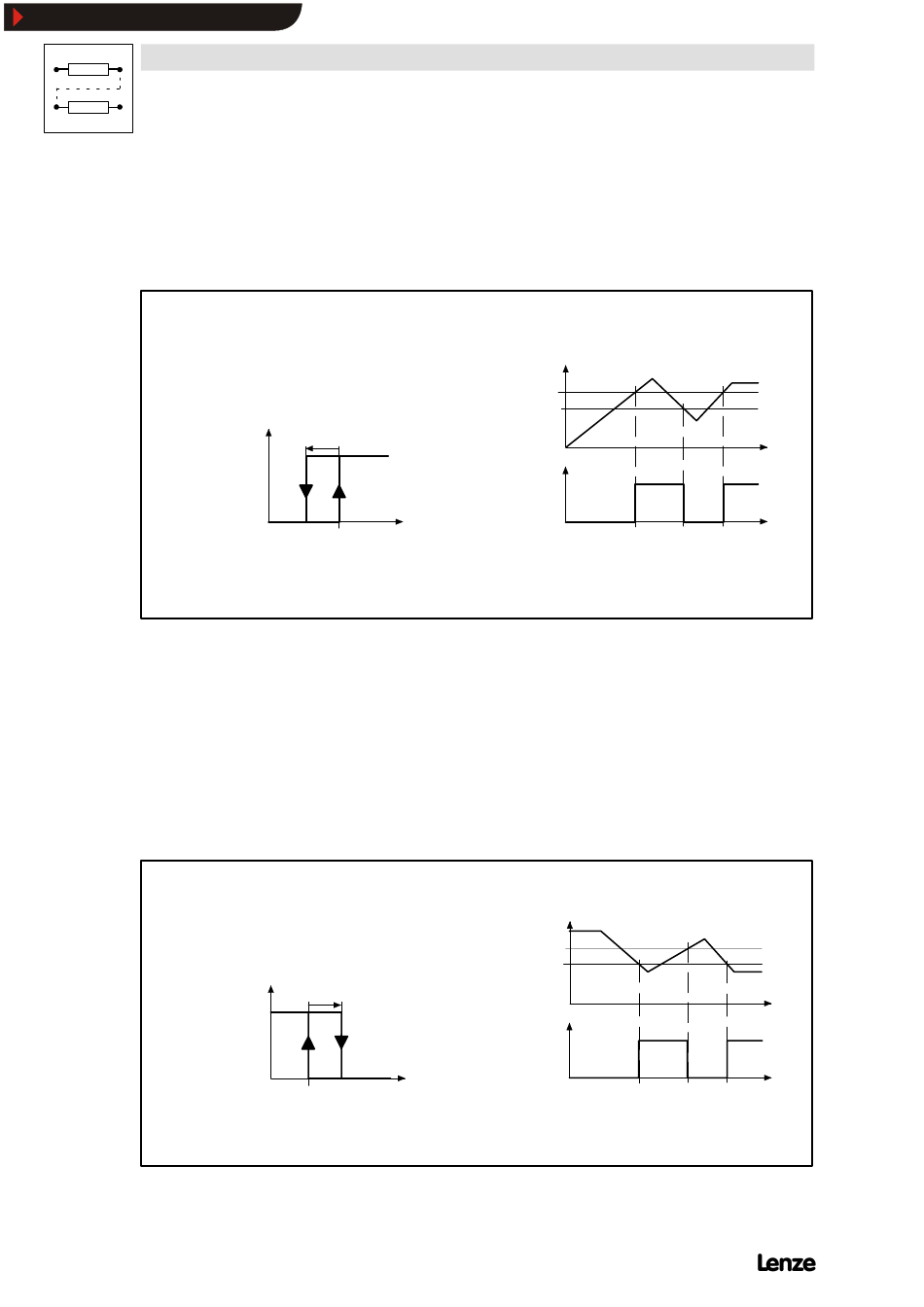

Abb. 7-62 Überschreitung von Signalwerten (CMP1-IN1 > CMP1-IN2)
Beispiel:
Mit dieser Funktion kann der Vergleich "Istdrehzahl ist größer als ein Grenzwert (n
Drehrichtung erreicht werden.
7.6.16.3 Funktion 3: CMP1-IN1 < CMP1-IN2
l
Unterschreitet der Wert am Eingang CMP1-IN1 den Wert am Eingang CMP1-IN2, wechselt der
Ausgang CMP1-OUT von LOW nach HIGH.
l
Erst wenn das Signal am Eingang CMP1-IN1 den Wert von CMP1-IN2 + C0681 wieder
überschreitet, wechselt der Ausgang von HIGH nach LOW.
CMP1-OUT
Abb. 7-63 Unterschreitung von Signalwerten (CMP1-IN1 < CMP1-IN2)
7-84
C0681
1
0
CMP1-IN2 CMP1-IN1
C0681
1
0
CMP1-IN2 CMP1-IN1
