2.2.4
Steuerung
2.3
Beschreibung der Anzeige und der Bedienoberfläche
2.3.1
Display im Grundgerät
den S
-Modus zu versetzen. Die Software des Protec P3000 analysiert fort-
TANDBY
laufend die Situation und stellt über die Steuerungseinheit die richtige Ventilposition
ein.
Die Steuerbaugruppe (Mikroprozessor) ist die zentrale Baugruppe der Elektronik des
Protec P3000. Von ihr werden alle anderen Unterbaugruppen gesteuert und über-
wacht. Der hier befindliche Mikroprozessor ist dadurch ständig über den Zustand des
gesamten Protec P3000 informiert und kann entsprechend handeln. Zur Übernahme
von Befehlen des Bedieners und zur Ausgabe von Messwerten und Meldungen ist
die Steuerbaugruppe mit der Anzeigeeinheit verbunden.
Diese Unterbaugruppe dient zur Kommunikation mit dem Bediener. Sie nimmt
Befehle über die 8 Tasten an den beiden Seiten des Displays an und zeigt Messer-
gebnisse und Meldungen an.

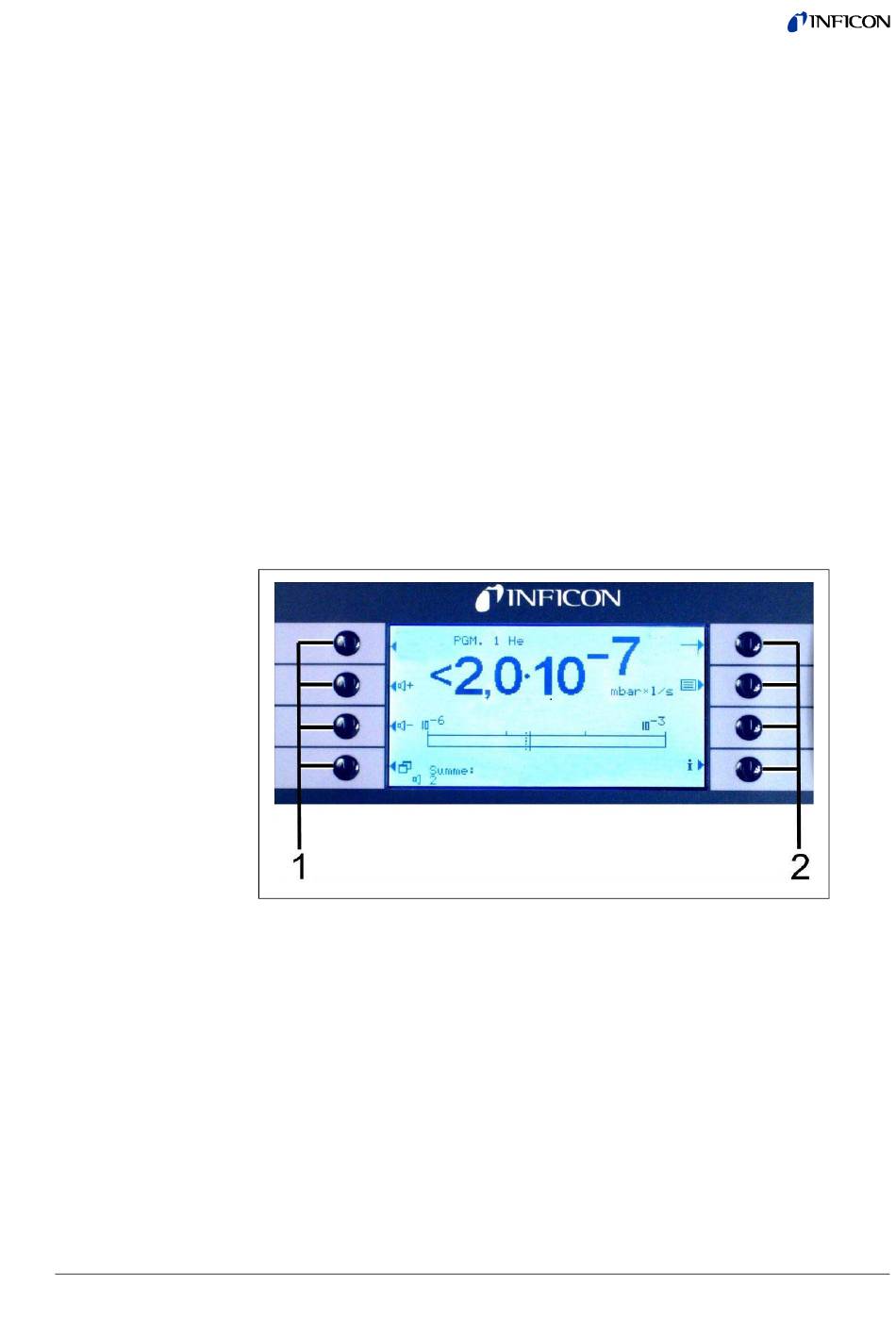

Abb. 10
Display am Grundgerät
Pos Beschreibung
1
Menütasten 1 bis 4
Nur für RC-Versionen
Die RC-Version hat eine Anschlussplatte für die externe Anzeigeeinheit anstelle der
eingebauten Hauptanzeige. Zwei LEDs links von dem Stecker liefern Informationen
über den Zustand des Protec P3000, auch wenn die externe Anzeigeeinheit nicht
angeschlossen ist.
•
Die grüne LED zeigt an, dass der Protec P3000 in Betrieb ist (eingeschaltet). Die
grüne LED leuchtet gleichmäßig grün, wenn eine externe Anzeige angeschlossen
ist und blinkt, wenn keine externe Anzeige erkannt wird.
Pos Beschreibung
2
Menütasten 5 bis 8
Die Funktionsweise des Protec P3000
