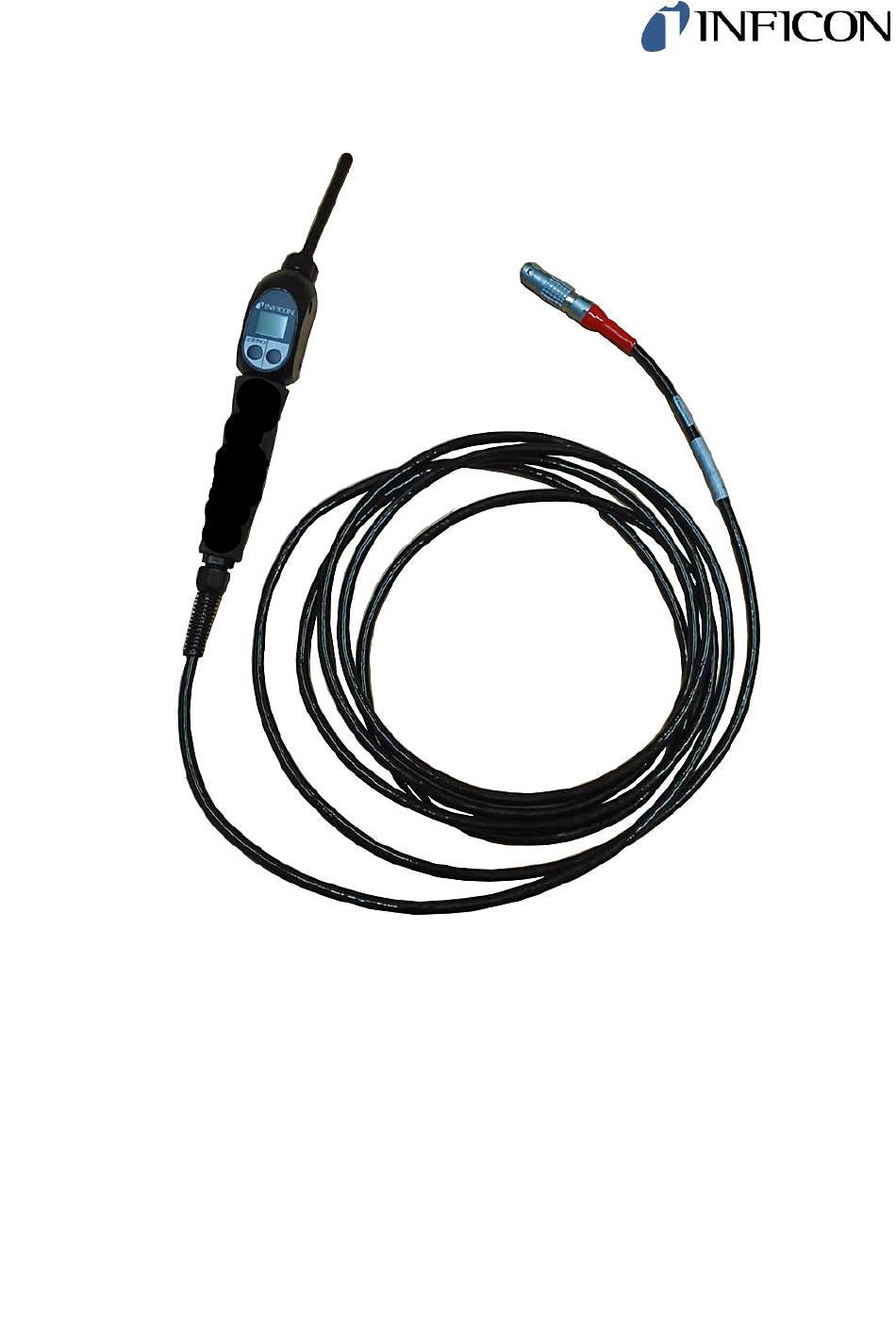

- Seite 1 Original-Betriebsanleitung Schnüffelleitung SL3000XL Katalognummern 521-011, 521-012, 521-013, 521-014, 521-015, 521-034 Ab Software-Version lina10de1-04-(2301)
- Seite 2 INFICON GmbH Bonner Straße 498 50968 Köln, Deutschland...
-
Seite 3: Inhaltsverzeichnis
6 Wartung................................. 13 6.1 Wartung SL3000XL.......................... 13 6.2 Wartungsplan ............................ 14 7 Zubehör- und Ersatzteile .......................... 15 8 Außerbetriebnahme ............................. 16 8.1 Gerät entsorgen ............................. 16 8.2 Schnüffelleitung SL3000XL zur Wartung, Reparatur oder Entsorgung einsenden ........ 16 9 CE-Konformitätserklärung .......................... 18 SL3000XL-Betriebsanleitung-lina10de1-04-(2301) -
Seite 4: Über Diese Anleitung Sl3000Xl
1 | Über diese Anleitung SL3000XL INFICON 1 Über diese Anleitung SL3000XL Die vorliegende Betriebsanleitung beschreibt Aufbau und Wartung der Schnüffelleitung SL3000XL. Im Dokument werden unter Umständen Produktnamen erwähnt, die lediglich zu Identifizierungszwecken angegeben werden und Eigentum der entsprechenden Rechteinhaber sind. -
Seite 5: Sicherheit
INFICON Sicherheit | 2 2 Sicherheit 2.1 Bestimmungsgemäße Verwendung Eine Schnüffelleitung vom Typ SL3000XL kann bei folgenden Dichtheitsprüfgeräten eingesetzt werden: • Protec P3000XL • XL3000flex Fehlanwendungen • Einsatz in radioaktiven Bereichen • Verwendung von Zubehör- oder Ersatzteilen, die nicht in dieser Betriebsanleitung aufgeführt sind... -
Seite 6: Sicherheitsbewusstes Arbeiten
• Lassen Sie nur eingewiesenes Personal mit und am Gerät arbeiten. Das eingewiesene Personal muss eine Schulung am Gerät erhalten haben. • Stellen Sie sicher, dass beauftragtes Personal vor Arbeitsbeginn diese Anleitung und alle mitgeltenden Dokumente gelesen und verstanden hat. 6 / 20 SL3000XL-Betriebsanleitung-lina10de1-04-(2301) -
Seite 7: Lieferumfang
INFICON Lieferumfang | 3 3 Lieferumfang Artikel Anzahl Schnüffelleitung SL3000XL in bestellter Ausführung und Anzahl. Siehe auch “Zubehör- und Ersatzteile [} 15]“. Betriebsanleitung SL3000XL-Betriebsanleitung-lina10de1-04-(2301) 7 / 20... -
Seite 8: Beschreibung
Um Leckagen zu finden, führen Sie die Spitze der Schnüffelleitung über Stellen, aus denen möglicherweise Gas ausströmt. Je nach Ausführung der Schnüffelleitung weisen Sie unterschiedliche Gase nach. Die Schnüffelleitung SL3000XL dient zur Lokalisierung von Gasleckagen an Prüfkörpern in Verbindung mit den Dichtheitsprüfgeräten: • Protec P3000XL •... -
Seite 9: Aufbau Der Schnüffelleitung
Am Schnüffel-Handgriff befinden sich zwei Drucktaster. Durch Drücken des linken Tasters wird die Untergrundanzeige auf ZERO gesetzt. Für nähere Angaben zu den Funktionen dieser Tasten siehe die Betriebsanleitungen der eingesetzten Dichtheitsprüfgeräte. Für die Arbeit an schwach beleuchteten Orten ist der Schnüffel-Handgriff mit LEDs ausgestattet. SL3000XL-Betriebsanleitung-lina10de1-04-(2301) 9 / 20... - Seite 10 4 | Beschreibung INFICON Schnüffelspitze SL3000XL Sinterfilter (Bronze-Poralfilter) O-Ring O-Ring Adapter mit Schnüffelspitze Verbindungsadapter Überwurfmutter Befestigungsschrauben Spitzenschutz Filter Wasserschutzspitze 10 / 20 SL3000XL-Betriebsanleitung-lina10de1-04-(2301)
-
Seite 11: Technische Daten
INFICON Beschreibung | 4 4.3 Technische Daten Mechanische Daten SL3000XL Gasdurchsatz für Protec P3000XL 300 sccm/3000 sccm für XL3000flex 300 sccm/3000 sccm ZERO über Taste Gut/Schlecht-Anzeige Anschluss am Gerät über separate Buchse am Gerät Display mit Messwertanzeige Fehler über Tasten am Schnüffelhandgriff bestätigen... -
Seite 12: Installation
Über diesen Stecker erfolgt sowohl die elektrische Anbindung als auch die Anbindung an das Vakuumsystem. ü Das Dichtheitsprüfgerät verfügt über eine Schnittstelle für eine SL3000XL- Schnüffelleitung. ü Die SL3000XL-Schnüffelleitung ist verfügbar. ► Verbinden Sie die Schnüffelleitung mit dem Dichtheitsprüfgerät. -
Seite 13: Wartung
INFICON Wartung | 6 6 Wartung 6.1 Wartung SL3000XL Übersicht Filter O-Ring Aufnahme O-Ring Adapter mit Schnüffelspitze ü Die Schnüffelspitze ist vom Schnüffel-Handgriff getrennt. Zusammenbau ü Der O-Ring ist am Adapter in der vorgesehenen Aufnahme montiert. ► Stecken Sie die Filterkartusche vorsichtig mit einer Drehbewegung auf den Adapter. -
Seite 14: Wartungsplan
6 | Wartung INFICON 6.2 Wartungsplan Baugruppe Wartungsarbeiten Betriebsstunden/Jahre (Intervalle Service- Ersatzteil- SL3000XL wiederholen sich) stufe nummer 2000 10000 Bei Bedarf Sinterfilter (Bronze- Sinterfilter 20003 500 Poralfilter) der (Bronze-Poralfilter) Schnüffelspitze für Schnüffelspitze kontrollieren und bei Bedarf ersetzen Filtereinsätze der Filz für Kapillarfilter... -
Seite 15: Zubehör- Und Ersatzteile
200008919 Verstärkter Schwanenhals für FTS250XL 200008920 Spezialfilterkartusche für SL3000XL 521-023 I•Tips zum Aufsetzen auf einer SL3000XL Schnüffelspitze, Adapter erforderlich I•Tip SENS Paket, 20 Grundkörper mit Bürsten 531-040 I•Tip SENS Paket, 5 Grundkörper mit Bürsten 531-041 I•Tip RUGGED Paket, 24 Grundkörper mit 120 Ersatz-... -
Seite 16: Außerbetriebnahme
Beachten Sie bei der Entsorgung die Umwelt- und Sicherheitsbestimmungen Ihres Landes. Gerät darf nicht im Hausmüll entsorgt werden. 8.2 Schnüffelleitung SL3000XL zur Wartung, Reparatur oder Entsorgung einsenden WARNUNG Gefahr durch gesundheitsschädliche Stoffe Kontaminierte Geräte können die Gesundheit gefährden. Die Kontaminationserklärung dient dem Schutz aller Personen, die mit dem Gerät in Berührung kommen. - Seite 17 INFICON Außerbetriebnahme | 8 SL3000XL-Betriebsanleitung-lina10de1-04-(2301) 17 / 20...
-
Seite 18: Ce-Konformitätserklärung
9 | CE-Konformitätserklärung INFICON 9 CE-Konformitätserklärung 18 / 20 SL3000XL-Betriebsanleitung-lina10de1-04-(2301)
