INFICON Protec P3000 Originalbetriebsanleitung Seite 21

Helium-schnüffellecksuchgerät
Inhaltsverzeichnis

Werbung

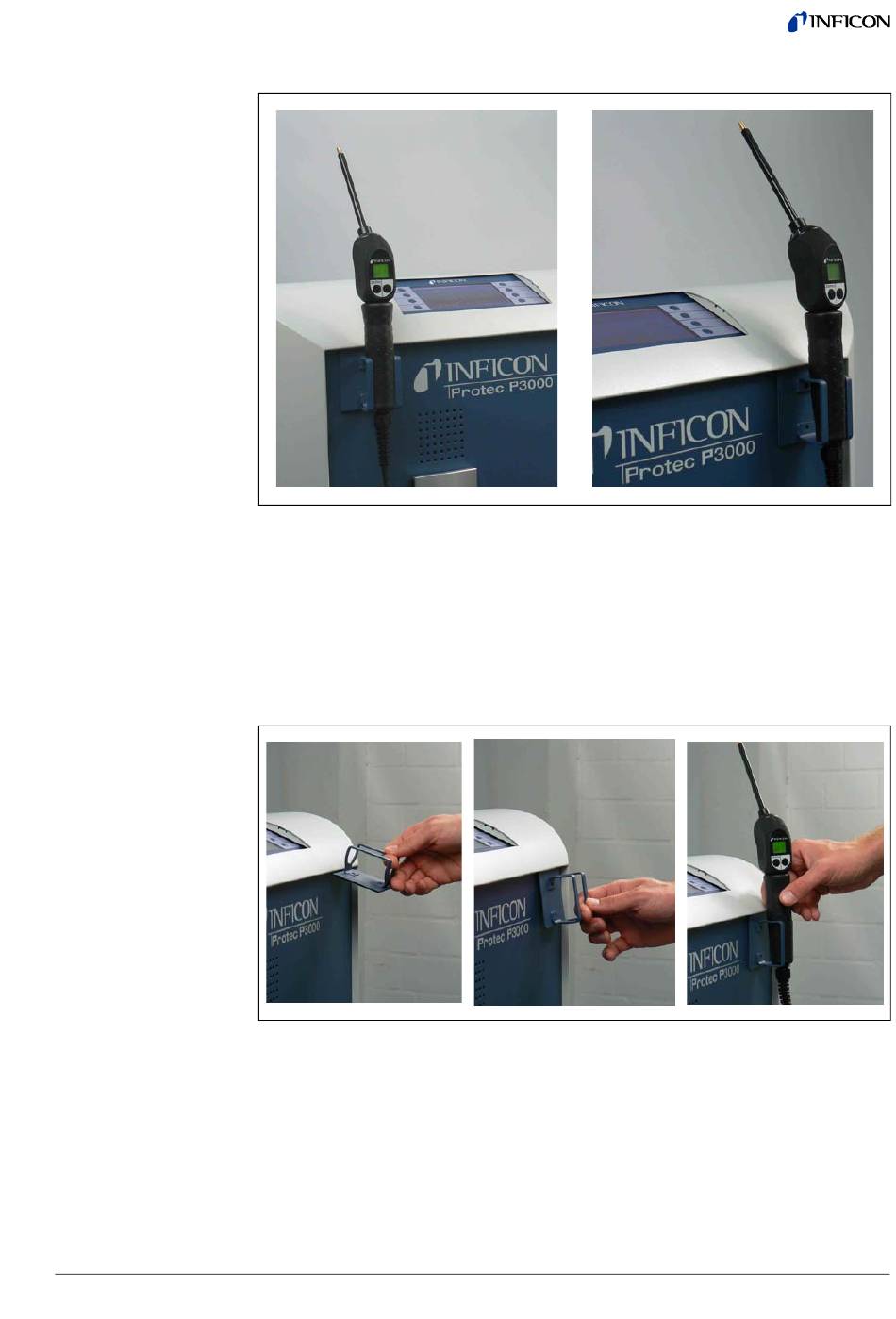

Abb. 7
Einsatz des Schnüffelleitungshalters
Die Installation wird in
Abb. 8
dargestellt. Es gibt dafür zwei kleine Schlitze an der
Vorderseite ganz oben in dem blauen Frontviereck des Grundgeräts. Halten Sie den
Halter waagerecht und dann schieben Sie die zwei kleinen Haken des Halters in die
zwei Schlitze (entweder auf der rechten oder der linken Seite). Wenn die Haken
hineingeschoben sind, lassen Sie den Halter nach unten klappen. Er wird sich auto-
matisch an die Metallfront anfügen, da sich auf seiner Rückseite ein Magnet befindet.
Nun setzen Sie den Handgriff der Schnüffelspitze in die Öffnung des Halters und
lassen sie absinken, bis sie in dem Halter ruht.
Abb. 8
Installation des Schnüffelleitungshalters
21
Allgemeine Angaben
