L'instrument prévoit la possibilité de désactiver le fonctionnement du clavier de 2 façons différentes :
• par une combinaison de touches : en appuyant en même temps sur les touches UP+ ESC pendant 2 secondes ; pour déverrouiller le clavier,
répéter cette procédure ;
• par la programmation adéquate du paramètre LOC
REMARQUES : - La LED, à droite de la touche SET, s'allume pour indiquer le verrouillage du clavier.
- Au cas où le clavier serait bloqué, il est toujours possible d'accéder au MENU de programmation en appuyant pendant au moins
5 secondes sur la touche SET.
Il est quoiqu'il en soit possible de visualiser le Point de consigne.
Pour obtenir l'activation manuelle du cycle de dégivrage, enfoncer la touche UP pendant au moins 2 secondes ou bien intervenir par le biais de
l'Entrée Numérique.
Si les conditions pour le dégivrage ne sont pas réunies, c'est-à-dire si :
•
la température de la sonde de l'évaporateur Pb2 est supérieure à la température de fin de dégivrage (valable si H42 = y)
•
le paramètre OdO = 0
l'écran clignotera trois (3) fois pour signaler que l'opération ne sera pas effectuée.
La Copy Card est un accessoire qui, raccordé au port série type TTL, permet de programmer rapidement les paramètres de l'instrument (chargement
et téléchargement d'une liste de paramètres dans un ou plusieurs instruments du même type). Les opérations doivent être effectuées comme suit :
Fr (Format)
Cette commande permet de formater la Copy Card, opération nécessaire en cas de première utilisation ou pour l'utilisation avec des modèles non
compatibles entre eux.
ATTENTION : lorsque la Copy Card a été programmée, l'utilisation du paramètre Fr efface toutes les données introduites. L'opération n'est pas susceptible d'être annulée.
UL ( : transfert des données
UPLOAD
Grâce à cette opération, il est possible de charger les paramètres de programmation à partir de l'instrument.
dL ( : transfert des données
DOWNLOAD
Cette opération permet de télécharger les paramètres de programmation dans l'instrument.
Les opérations s'effectuent en accédant au répertoire identifié par l'étiquette FPr et en sélectionnant, selon le cas, les commandes UL, dL ou bien Fr.
Pour la validation de cette opération, appuyer sur la touche SET.
Si l'opération a été effectuée correctement, l'étiquette « Y » apparaîtra. Dans le cas contraire, c'est l'étiquette « n » qui apparaîtra.
Téléchargement « après remise à zéro »
Connecter la Copy Card à l'instrument hors tension. À l'allumage de l'instrument il y aura téléchargement, depuis la Copy Card, des paramètres de
programmation ; au terme de l'essai des voyants, l'écran affichera pendant environ 5 secondes :
• l'étiquette dLY en cas d'opération réussie
• l'étiquette dLn en cas d'opération échouée
REMARQUE : après l'opération de téléchargement (download), l'instrument fonctionnera selon les paramétrages de la nouvelle liste qui vient d'être
chargée.
L'instrument dispose de deux Menus principaux :
• « Menu État Machine » : accès par pression simple de la touche SET.
• « Menu Programmation » : accès par pression prolongée de la touche SET.
Pour accéder au contenu de chaque répertoire, mis en évidence par l'étiquette correspondante, il suffit d'appuyer une fois sur la touche SET.
Il est à ce point possible de faire défiler le contenu de chaque répertoire, de le modifier ou d'utiliser les fonctions qui y sont prévues.
En s'abstenant d'agir sur le clavier pendant plus de 15 secondes (time-out) ou en appuyant une fois sur la touche ESC, on confirme la dernière valeur
affichée à l'écran et on retourne à la visualisation précédente.

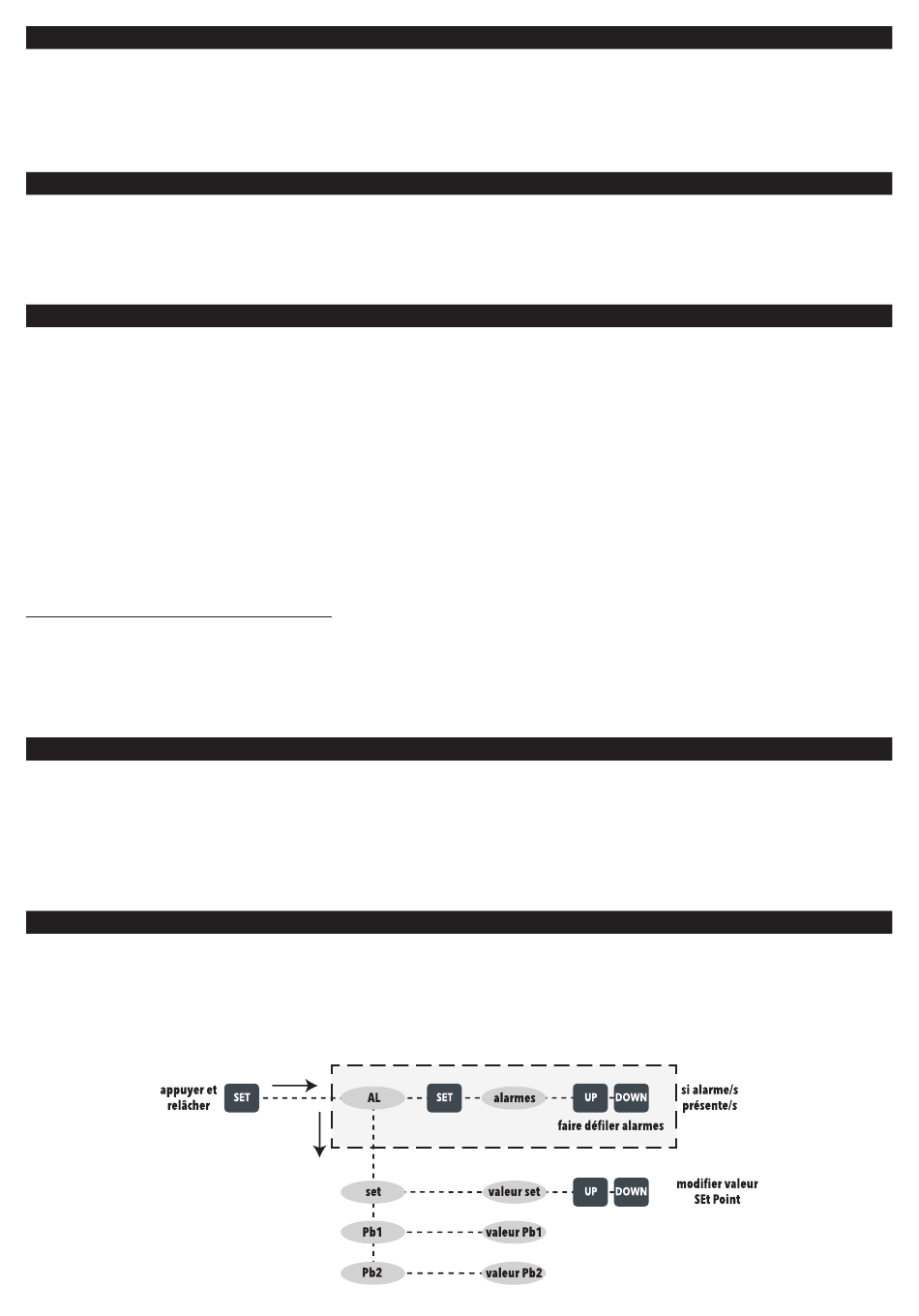

Pour entrer dans le menu « État Machine », il faut appuyer sur la touche SET et la relâcher immédiatement. Les paramètres qui
apparaîtront sont les suivants :
• AL : répertoire alarmes (si présentes ; à l'exception des erreurs/pannes de la sonde) ;
• SET : répertoire de configuration des Points de consigne ;
• Pb1 : répertoire valeur sonde 1 ;
• Pb2 : répertoire valeur sonde 2.
À l'aide des touches « UP » et « DOWN », il est possible de faire défiler les répertoires du menu.
IWP750 + IWK HORIZ DISPLAY PLUS
VERROUILLAGE DU CLAVIER
(voir répertoire avec étiquette diS).
ACTIVATION MANUELLE DU CYCLE DE DÉGIVRAGE
UTILISATION DE LA COPY CARD
)
instrument --> Copy Card
Copy Card --> instrument
ACCÈS ET UTILISATION DES MENUS
MENU ÉTAT MACHINE
)
