ТЕХНИЧСЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус:
Размеры:
Температура:
Влажность окружающей среды:
Диапазон отображения данных:
Точность:
Разрешение:
Зуммер:
Источник питания:
Прибор был классифицирован следующим образом:
• По типу конструкции как независимо устанавливаемое устройство автоматического электронного управления.
• По рабочим характеристикам автоматического управления как контроллер типа 1B.
• По типу класса и структуры программы как контроллер Класса A.
• По уровню защищенности от загрязнения как устройство Класса 2 (стандартное).
• По уровню противопожарной прочности как устройство Класса D.
• По категории защищенности от перенапряжения как устройство Класса II.
• По типу использованных материалов как устройство Класса IIIa.
1) КНОПКИ
Короткое нажатие
• Просмотр аварий (при их наличии)
SET (ВВОД)
• Открытие меню Состояния установки
• Прокрутка элементов меню (следующий)
UP (ВВЕРХ)
• Увеличение значения изменяемой величины
DOWN (ВНИЗ) • Прокрутка элементов меню (предыдущий)
• Уменьшение значения изменяемой величины
LIGHT (СВЕТ) • Включение и выключение реле Света
ESC (ВЫХОД) • Возврат к предыдущему уровню меню
• Подтверждение ввода изменяемой величины
2) ИНДИКАТОРЫ и ИКОНКИ
ИНДИКАТОРЫ
SET (зеленый) Включена Блокировка клавиатуры
LIGHT (зеленый) rВключено реле Света
ИКОНКИ
Компрессор включен
Запущена разморозка
Включен вентилятор
Уровень 2 меню Программирования Включен режим смещенной рабочей точки
Имеется авария (еще не принята)
Не обслуживается
Включено реле дополнительной
нагрузки «AUX»
Не обслуживается
•
ВАЖНО!:
Индикатор СВЕТА не представлен иконкой на дисплее.
•
Иконки единиц измерения и в данной модели не обслуживаются.

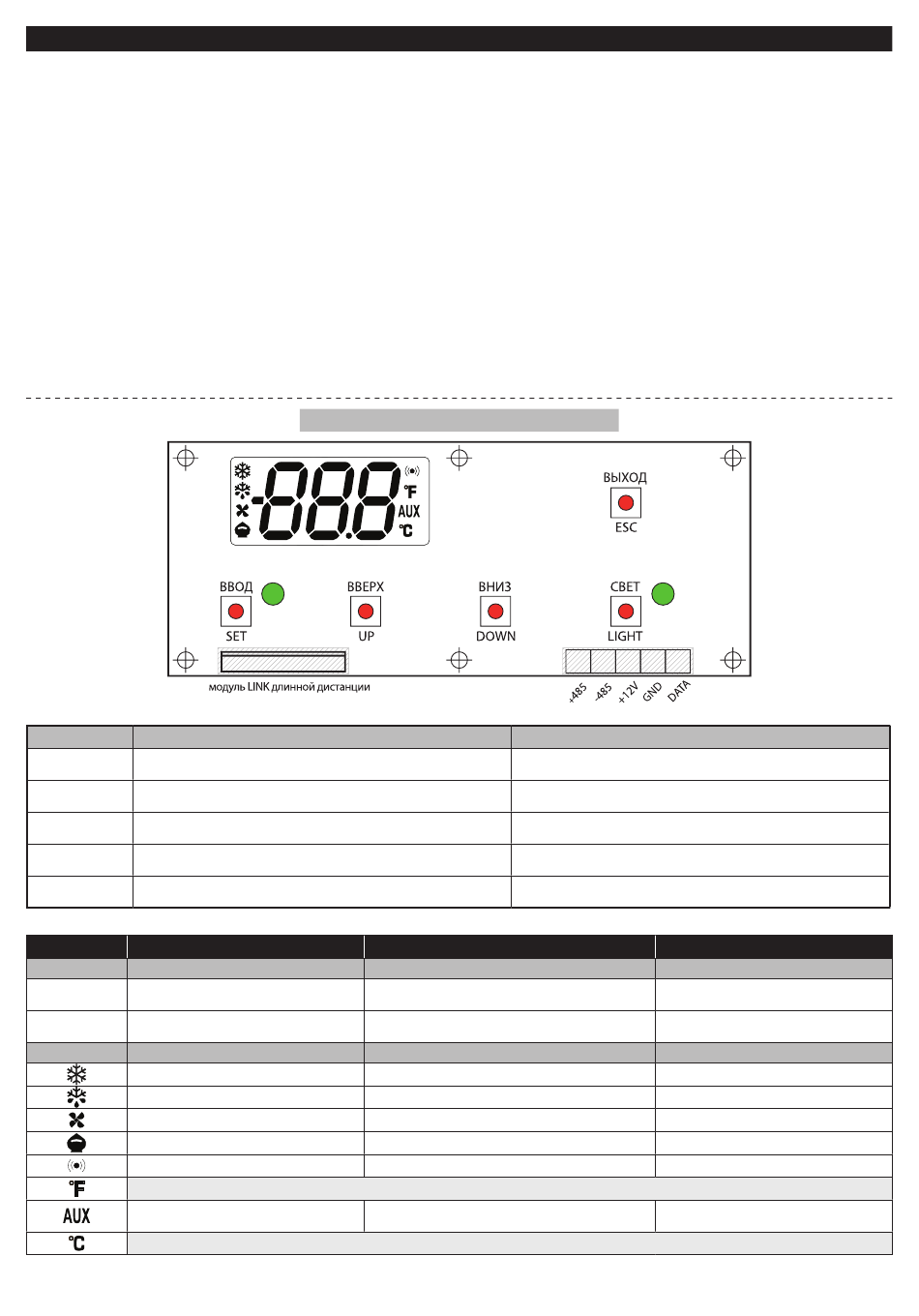

IWP750 + IWK горизонтальная с дисплеем
ОТКРЫТАЯ ГОРИЗОНТАЛЬНАЯ КЛАВИАТУРА IWK
открытая плата клавиатуры в горизонтальном исполнении
116.2 x 46 мм (Длина x Высота)
рабочая: –5...55 °C - хранения: –30...85 °C.
рабочая / хранения: 10...90 % RH (без конденсата).
с десятичной точкой:
без десятичной точки:
не хуже чем 0.5% от шкалы +1 цифра (0.1 или 1°С в зависимости от десятичной точки).
1 или 0.1 °C (в зависимости от десятичной точки)
Имеется
12В= ±10% непосредственно от базы контроллера IWP750
Характеристики клавиатуры IWK
ГОРИТ
• Просмотр/изменение Рабочей точки
• Нахождение в меню Программирования
---
Идет отсчет задержек безопасности
Запущена вручную или цифровым входом
---
Авария принята, но все еще активна
---
–50,0...99,9°C (NTC);
–50...110°C (NTC);
Нажатие с удержанием
• Открытие меню Программирования
• Подтверждение подачи команды
• Активизация Ручной разморозки
---
• Активизация функции Свет
• Активизация функции «режим ожидания»
(Включение/Выключение)
МИГАЕТ ПОГАШЕН
В остальных случаях
Реле Света выключено
В остальных случаях
В остальных случаях
В остальных случаях
В остальных случаях
В остальных случаях
В остальных случаях
