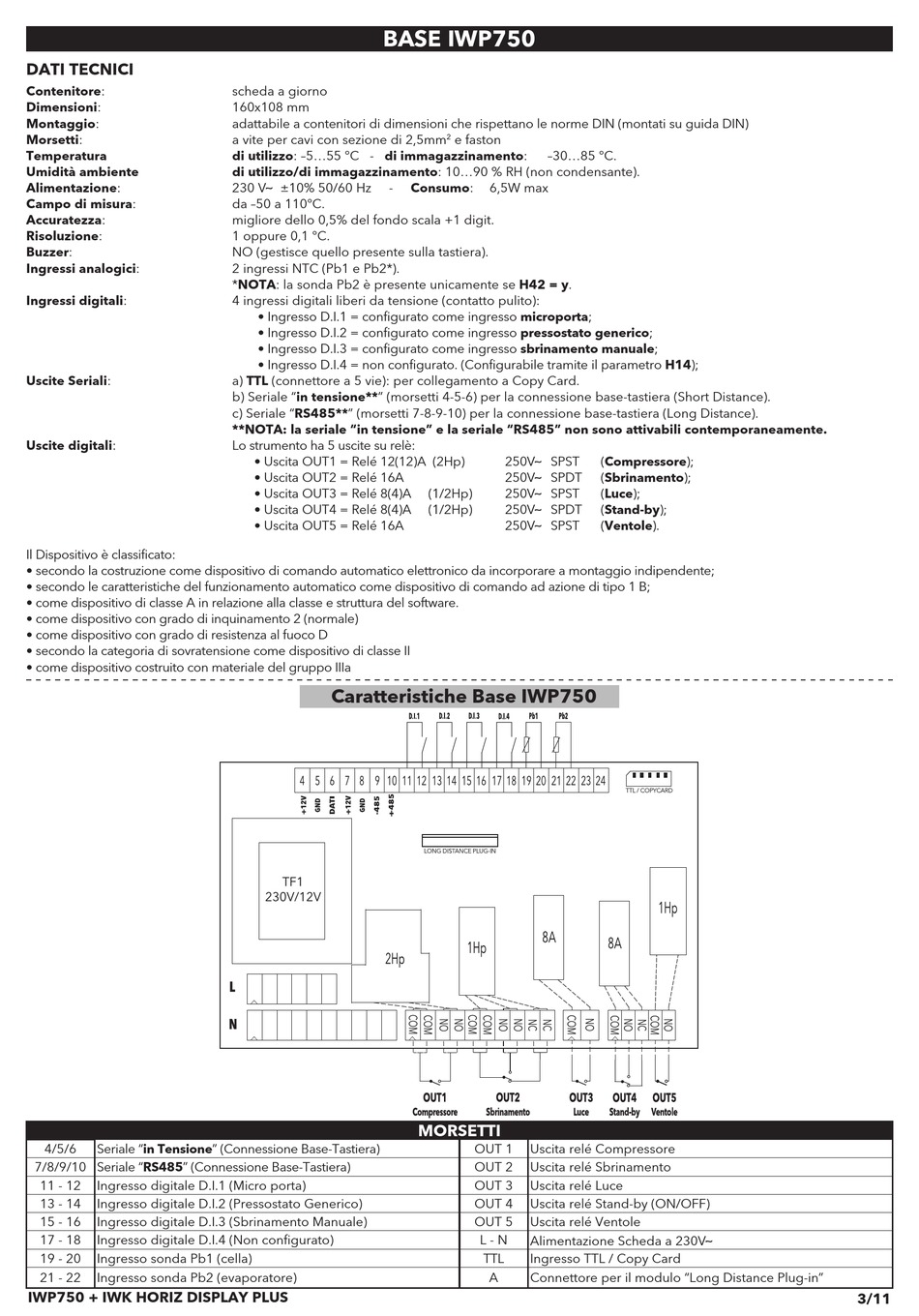

DATI TECNICI
Contenitore:
Dimensioni:
Montaggio:
Morsetti:
Temperatura
Umidità ambiente
Alimentazione:
Campo di misura:
Accuratezza:
Risoluzione:
Buzzer:
Ingressi analogici:
Ingressi digitali:
Uscite Seriali:
Uscite digitali:
Il Dispositivo è classificato:
• secondo la costruzione come dispositivo di comando automatico elettronico da incorporare a montaggio indipendente;
• secondo le caratteristiche del funzionamento automatico come dispositivo di comando ad azione di tipo 1 B;
• come dispositivo di classe A in relazione alla classe e struttura del software.
• come dispositivo con grado di inquinamento 2 (normale)
• come dispositivo con grado di resistenza al fuoco D
• secondo la categoria di sovratensione come dispositivo di classe II
• come dispositivo costruito con materiale del gruppo IIIa
Seriale "in Tensione" (Connessione Base-Tastiera)
4/5/6
7/8/9/10 Seriale "RS485" (Connessione Base-Tastiera)
11 - 12 Ingresso digitale D.I.1 (Micro porta)
13 - 14 Ingresso digitale D.I.2 (Pressostato Generico)
15 - 16 Ingresso digitale D.I.3 (Sbrinamento Manuale)
17 - 18 Ingresso digitale D.I.4 (Non configurato)
19 - 20 Ingresso sonda Pb1 (cella)
21 - 22 Ingresso sonda Pb2 (evaporatore)
IWP750 + IWK HORIZ DISPLAY PLUS
BASE IWP750
scheda a giorno
160x108 mm
adattabile a contenitori di dimensioni che rispettano le norme DIN (montati su guida DIN)
a vite per cavi con sezione di 2,5mm
di utilizzo: –5...55 °C - di immagazzinamento:
di utilizzo/di immagazzinamento: 10...90 % RH (non condensante).
230 Va ±10% 50/60 Hz -
da –50 a 110°C.
migliore dello 0,5% del fondo scala +1 digit.
1 oppure 0,1 °C.
NO (gestisce quello presente sulla tastiera).
2 ingressi NTC (Pb1 e Pb2*).
*NOTA: la sonda Pb2 è presente unicamente se H42 = y.
4 ingressi digitali liberi da tensione (contatto pulito):
• Ingresso D.I.1 = configurato come ingresso microporta;
• Ingresso D.I.2 = configurato come ingresso pressostato generico;
• Ingresso D.I.3 = configurato come ingresso sbrinamento manuale;
• Ingresso D.I.4 = non configurato. (Configurabile tramite il parametro H14);
a) TTL (connettore a 5 vie): per collegamento a Copy Card.
b) Seriale "in tensione**" (morsetti 4-5-6) per la connessione base-tastiera (Short Distance).
c) Seriale "RS485**" (morsetti 7-8-9-10) per la connessione base-tastiera (Long Distance).
**NOTA: la seriale "in tensione" e la seriale "RS485" non sono attivabili contemporaneamente.
Lo strumento ha 5 uscite su relè:
• Uscita OUT1 = Relé 12(12)A (2Hp)
• Uscita OUT2 = Relé 16A
• Uscita OUT3 = Relé 8(4)A
• Uscita OUT4 = Relé 8(4)A
• Uscita OUT5 = Relé 16A
Caratteristiche Base IWP750
e faston
2
–30...85 °C.
Consumo:
6,5W max
250Va SPST
250Va SPDT
(1/2Hp) 250Va SPST
(1/2Hp) 250Va SPDT
250Va SPST
MORSETTI
OUT 1 Uscita relé Compressore
OUT 2 Uscita relé Sbrinamento
OUT 3 Uscita relé Luce
OUT 4 Uscita relé Stand-by (ON/OFF)
OUT 5 Uscita relé Ventole
L - N
Alimentazione Scheda a 230Va
TTL Ingresso TTL / Copy Card
A Connettore per il modulo "Long Distance Plug-in"
(Compressore);
(Sbrinamento);
(Luce);
(Stand-by);
(Ventole).
3/11
