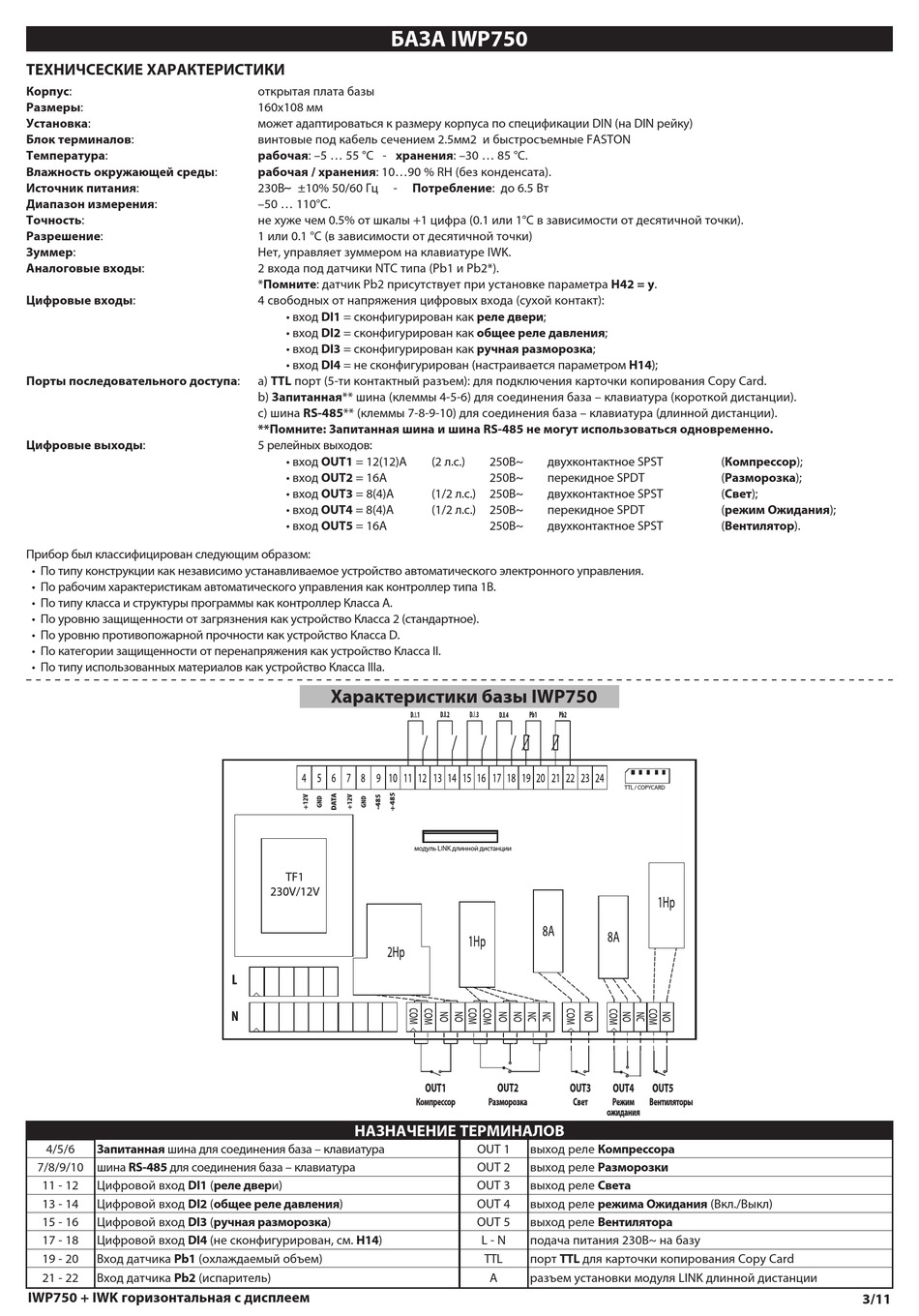

ТЕХНИЧСЕСКИЕ ХАРАКТЕРИСТИКИ
Корпус:
Размеры:
Установка:
Блок терминалов:
Температура:
Влажность окружающей среды:
Источник питания:
Диапазон измерения:
Точность:
Разрешение:
Зуммер:
Аналоговые входы:
Цифровые входы:
Порты последовательного доступа:
Цифровые выходы:
Прибор был классифицирован следующим образом:
• По типу конструкции как независимо устанавливаемое устройство автоматического электронного управления.
• По рабочим характеристикам автоматического управления как контроллер типа 1B.
• По типу класса и структуры программы как контроллер Класса A.
• По уровню защищенности от загрязнения как устройство Класса 2 (стандартное).
• По уровню противопожарной прочности как устройство Класса D.
• По категории защищенности от перенапряжения как устройство Класса II.
• По типу использованных материалов как устройство Класса IIIa.
4/5/6 Запитанная шина для соединения база – клавиатура
7/8/9/10 шина RS-485 для соединения база – клавиатура
11 - 12 Цифровой вход DI1 (реле двери)
Цифровой вход DI2 (общее реле давления)
13 - 14
Цифровой вход DI3 (ручная разморозка)
15 - 16
Цифровой вход DI4 (не сконфигурирован, см. H14)
17 - 18
19 - 20 Вход датчика Pb1 (охлаждаемый объем)
Вход датчика Pb2 (испаритель)
21 - 22
IWP750 + IWK горизонтальная с дисплеем
БАЗА IWP750
открытая плата базы
160x108 мм
может адаптироваться к размеру корпуса по спецификации DIN (на DIN рейку)
винтовые под кабель сечением 2.5мм2 и быстросъемные FASTON
рабочая: –5 ... 55 °C - хранения: –30 ... 85 °C.
рабочая / хранения: 10...90 % RH (без конденсата).
230Вa ±10% 50/60 Гц - Потребление: до 6.5 Вт
–50 ... 110°C.
не хуже чем 0.5% от шкалы +1 цифра (0.1 или 1°С в зависимости от десятичной точки).
1 или 0.1 °C (в зависимости от десятичной точки)
Нет, управляет зуммером на клавиатуре IWK.
2 входа под датчики NTC типа (Pb1 и Pb2*).
*Помните: датчик Pb2 присутствует при установке параметра H42 = y.
4 свободных от напряжения цифровых входа (сухой контакт):
• вход DI1 = сконфигурирован как реле двери;
• вход DI2 = сконфигурирован как общее реле давления;
• вход DI3 = сконфигурирован как ручная разморозка;
• вход DI4 = не сконфигурирован (настраивается параметром H14);
a) TTL порт (5-ти контактный разъем): для подключения карточки копирования Copy Card.
b) Запитанная** шина (клеммы 4-5-6) для соединения база – клавиатура (короткой дистанции).
c) шина RS-485** (клеммы 7-8-9-10) для соединения база – клавиатура (длинной дистанции).
**Помните: Запитанная шина и шина RS-485 не могут использоваться одновременно.
5 релейных выходов:
• вход OUT1 = 12(12)А
• вход OUT2 = 16А
• вход OUT3 = 8(4)А
• вход OUT4 = 8(4)А
• вход OUT5 = 16А
Характеристики базы IWP750
НАЗНАЧЕНИЕ ТЕРМИНАЛОВ
(2 л.с.) 250В~ двухконтактное SPST
250В~ перекидное SPDT
(1/2 л.с.) 250В~ двухконтактное SPST
(1/2 л.с.) 250В~ перекидное SPDT
250В~ двухконтактное SPST
OUT 1 выход реле Компрессора
OUT 2 выход реле Разморозки
OUT 3 выход реле Света
выход реле режима Ожидания (Вкл./Выкл)
OUT 4
выход реле Вентилятора
OUT 5
L - N подача питания 230В~ на базу
TTL порт TTL для карточки копирования Copy Card
A разъем установки модуля LINK длинной дистанции
(Компрессор);
(Разморозка);
(Свет);
(режим Ожидания);
(Вентилятор).
3/11
