DATI TECNICI
Contenitore:
Dimensioni:
Temperatura:
Umidità ambiente:
Range di visualizzazione:
Accuratezza:
Risoluzione:
Buzzer:
Alimentazione:
Il Dispositivo è classificato:
• secondo la costruzione come dispositivo di comando automatico elettronico da incorporare a montaggio indipendente;
• secondo le caratteristiche del funzionamento automatico come dispositivo di comando ad azione di tipo 1 B;
• come dispositivo di classe A in relazione alla classe e struttura del software.
• come dispositivo con grado di inquinamento 2 (normale)
• come dispositivo con grado di resistenza al fuoco D
• secondo la categoria di sovratensione come dispositivo di classe II
• come dispositivo costruito con materiale del gruppo IIIa
1) TASTI
Singola Pressione
• Visualizza eventuali allarmi (se presenti)
SET
• Accede al menu "Stato Macchina"
• Scorre le voci del menu
UP
• Incrementa i valori
• Scorre le voci del menu
DOWN
• Decrementa i valori
LUCE
• Accende/Spegne il relé luce (OUT3)
• Torna su di un livello rispetto al menù corrente
ESC
• Conferma valore parametro
1) LED & ICONE
Led
SET (verde) Funzione LOCK attiva
LUCE (verde) relè luce attivo (Luce accesa)
Icone
compressore attivo
sbrinamento attivo
ventole attive
accesso ai parametri livello 2
presenza di un allarme
Non gestita
uscita AUX attiva
Non gestita
•
ATTENZIONE!: il Led LUCE non è replicato da alcuna icona presente sul display.
•
le icone °C e °F non sono gestite.

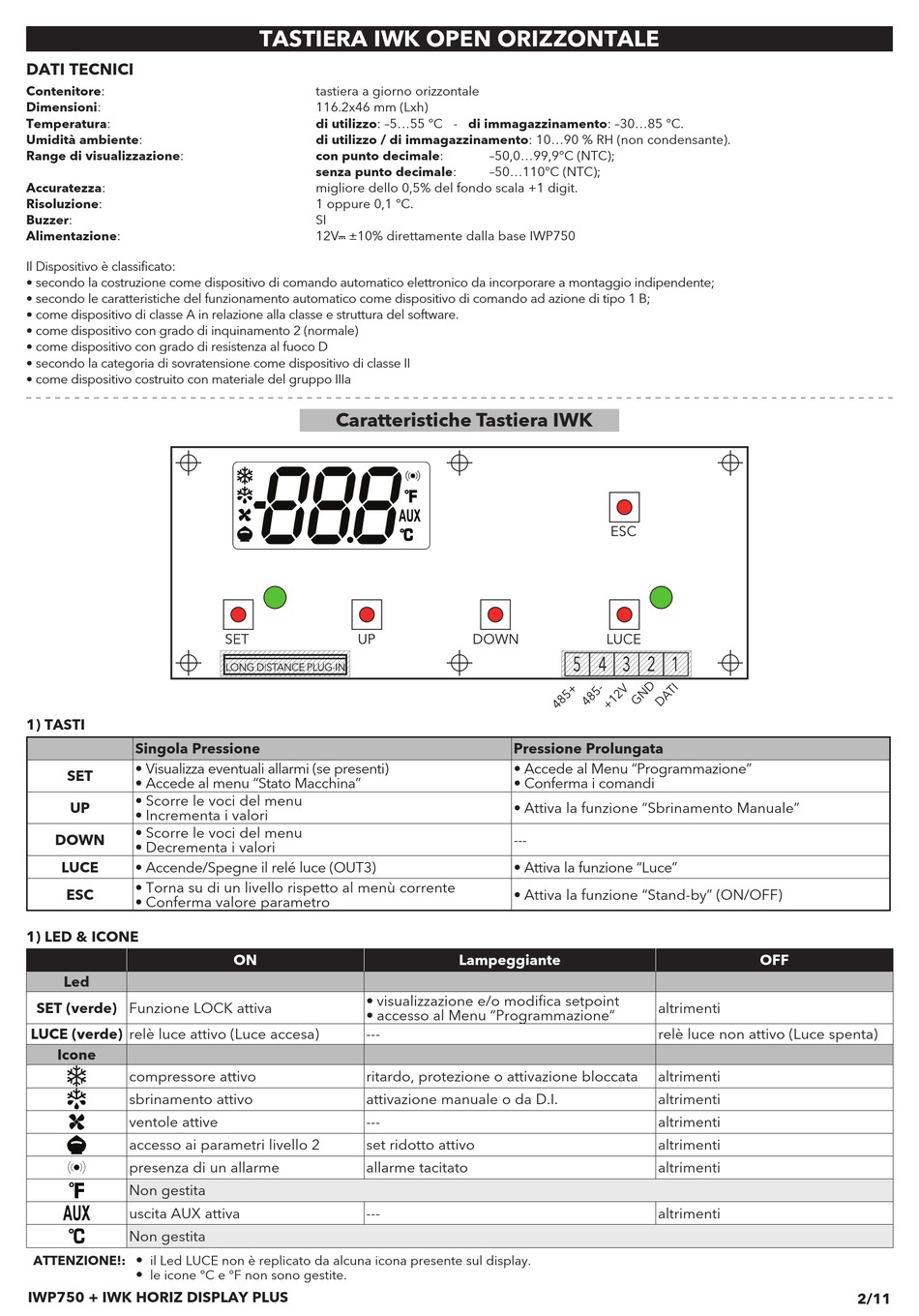

IWP750 + IWK HORIZ DISPLAY PLUS
TASTIERA IWK OPEN ORIZZONTALE
tastiera a giorno orizzontale
116.2x46 mm (Lxh)
di utilizzo: –5...55 °C - di immagazzinamento: –30...85 °C.
di utilizzo / di immagazzinamento: 10...90 % RH (non condensante).
con punto decimale:
senza punto decimale:
migliore dello 0,5% del fondo scala +1 digit.
1 oppure 0,1 °C.
SI
12Vc ±10% direttamente dalla base IWP750
Caratteristiche Tastiera IWK
ON
• visualizzazione e/o modifica setpoint
• accesso al Menu "Programmazione"
---
ritardo, protezione o attivazione bloccata
attivazione manuale o da D.I.
---
set ridotto attivo
allarme tacitato
---
–50,0...99,9°C (NTC);
–50...110°C (NTC);
Pressione Prolungata
• Accede al Menu "Programmazione"
• Conferma i comandi
• Attiva la funzione "Sbrinamento Manuale"
---
• Attiva la funzione "Luce"
• Attiva la funzione "Stand-by" (ON/OFF)
Lampeggiante OFF
altrimenti
relè luce non attivo (Luce spenta)
altrimenti
altrimenti
altrimenti
altrimenti
altrimenti
altrimenti
2/11
