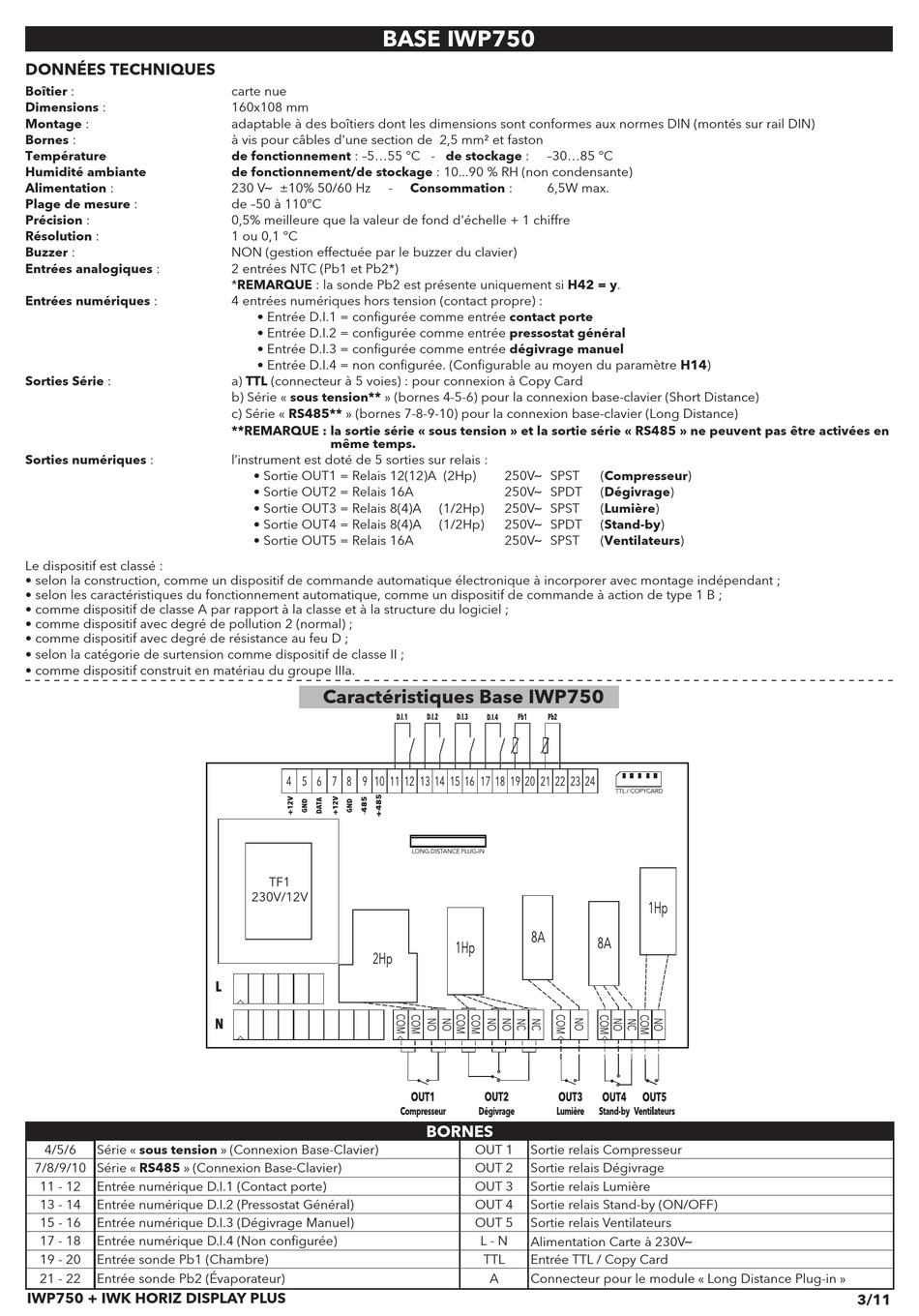

DONNÉES TECHNIQUES
Boîtier :
Dimensions :
Montage :
Bornes :
Température
Humidité ambiante
Alimentation :
Plage de mesure :
Précision :
Résolution :
Buzzer :
Entrées analogiques :
Entrées numériques :
Sorties Série :
Sorties numériques :
Le dispositif est classé :
• selon la construction, comme un dispositif de commande automatique électronique à incorporer avec montage indépendant ;
• selon les caractéristiques du fonctionnement automatique, comme un dispositif de commande à action de type 1 B ;
• comme dispositif de classe A par rapport à la classe et à la structure du logiciel ;
• comme dispositif avec degré de pollution 2 (normal) ;
• comme dispositif avec degré de résistance au feu D ;
• selon la catégorie de surtension comme dispositif de classe II ;
• comme dispositif construit en matériau du groupe IIIa.
Série « sous tension » (Connexion Base-Clavier)
4/5/6
7/8/9/10 Série « RS485 » (Connexion Base-Clavier)
11 - 12 Entrée numérique D.I.1 (Contact porte)
13 - 14 Entrée numérique D.I.2 (Pressostat Général)
15 - 16 Entrée numérique D.I.3 (Dégivrage Manuel)
17 - 18 Entrée numérique D.I.4 (Non configurée)
19 - 20 Entrée sonde Pb1 (Chambre)
21 - 22 Entrée sonde Pb2 (Évaporateur)
IWP750 + IWK HORIZ DISPLAY PLUS
BASE IWP750
carte nue
160x108 mm
adaptable à des boîtiers dont les dimensions sont conformes aux normes DIN (montés sur rail DIN)
à vis pour câbles d'une section de 2,5 mm² et faston
de fonctionnement : –5...55 °C - de stockage :
de fonctionnement/de stockage : 10...90 % RH (non condensante)
230 Va ±10% 50/60 Hz -
de –50 à 110°C
0,5% meilleure que la valeur de fond d'échelle + 1 chiffre
1 ou 0,1 °C
NON (gestion effectuée par le buzzer du clavier)
2 entrées NTC (Pb1 et Pb2*)
*REMARQUE : la sonde Pb2 est présente uniquement si H42 = y.
4 entrées numériques hors tension (contact propre) :
• Entrée D.I.1 = configurée comme entrée contact porte
• Entrée D.I.2 = configurée comme entrée pressostat général
• Entrée D.I.3 = configurée comme entrée dégivrage manuel
• Entrée D.I.4 = non configurée. (Configurable au moyen du paramètre H14)
a) TTL (connecteur à 5 voies) : pour connexion à Copy Card
b) Série « sous tension** » (bornes 4-5-6) pour la connexion base-clavier (Short Distance)
c) Série « RS485** » (bornes 7-8-9-10) pour la connexion base-clavier (Long Distance)
**REMARQUE : la sortie série « sous tension » et la sortie série « RS485 » ne peuvent pas être activées en
même temps.
l'instrument est doté de 5 sorties sur relais :
• Sortie OUT1 = Relais 12(12)A (2Hp)
• Sortie OUT2 = Relais 16A
• Sortie OUT3 = Relais 8(4)A
• Sortie OUT4 = Relais 8(4)A
• Sortie OUT5 = Relais 16A
Caractéristiques Base IWP750
–30...85 °C
Consommation :
6,5W max.
250Va SPST
250Va SPDT
(1/2Hp) 250Va SPST
(1/2Hp) 250Va SPDT
250Va SPST
BORNES
OUT 1 Sortie relais Compresseur
OUT 2 Sortie relais Dégivrage
OUT 3 Sortie relais Lumière
OUT 4 Sortie relais Stand-by (ON/OFF)
OUT 5 Sortie relais Ventilateurs
L - N
Alimentation Carte à 230Va
TTL Entrée TTL / Copy Card
A Connecteur pour le module « Long Distance Plug-in »
(Compresseur)
(Dégivrage)
(Lumière)
(Stand-by)
(Ventilateurs)
3/11
