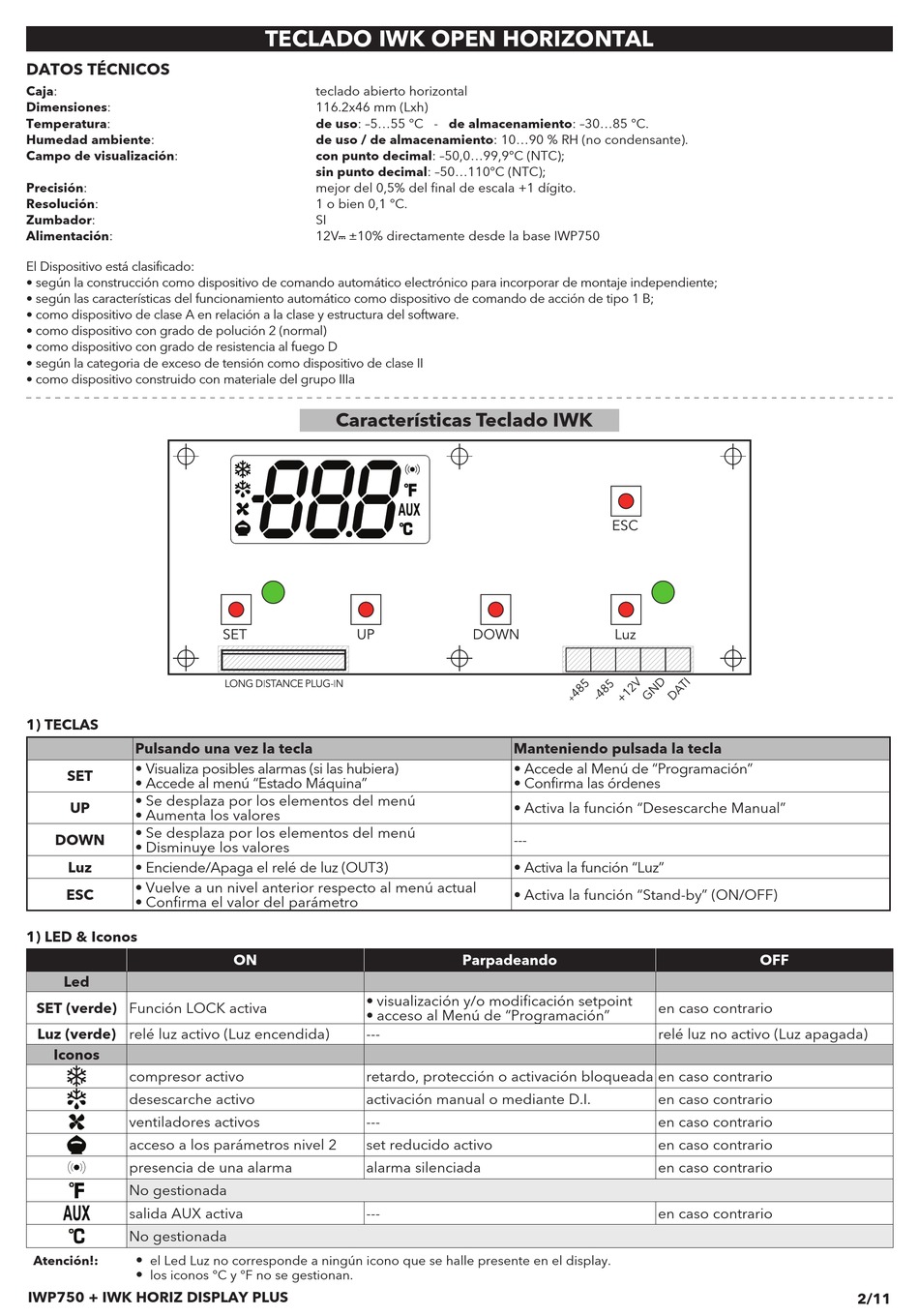

DATOS TÉCNICOS
Caja:
Dimensiones:
Temperatura:
Humedad ambiente:
Campo de visualización:
Precisión:
Resolución:
Zumbador:
Alimentación:
El Dispositivo está clasificado:
• según la construcción como dispositivo de comando automático electrónico para incorporar de montaje independiente;
• según las características del funcionamiento automático como dispositivo de comando de acción de tipo 1 B;
• como dispositivo de clase A en relación a la clase y estructura del software.
• como dispositivo con grado de polución 2 (normal)
• como dispositivo con grado de resistencia al fuego D
• según la categoria de exceso de tensión como dispositivo de clase II
• como dispositivo construido con materiale del grupo IIIa
1) TECLAS
Pulsando una vez la tecla
• Visualiza posibles alarmas (si las hubiera)
SET
• Accede al menú "Estado Máquina"
• Se desplaza por los elementos del menú
UP
• Aumenta los valores
• Se desplaza por los elementos del menú
DOWN
• Disminuye los valores
Luz
• Enciende/Apaga el relé de luz (OUT3)
• Vuelve a un nivel anterior respecto al menú actual
ESC
• Confirma el valor del parámetro
1) LED & Iconos
Led
SET (verde) Función LOCK activa
Luz (verde) relé luz activo (Luz encendida)
Iconos
compresor activo
desescarche activo
ventiladores activos
acceso a los parámetros nivel 2
presencia de una alarma
No gestionada
salida AUX activa
No gestionada
•
Atención!: el Led Luz no corresponde a ningún icono que se halle presente en el display.
•
los iconos °C y °F no se gestionan.
IWP750 + IWK HORIZ DISPLAY PLUS
TECLADO IWK OPEN HORIZONTAL
teclado abierto horizontal
116.2x46 mm (Lxh)
de uso: –5...55 °C - de almacenamiento: –30...85 °C.
de uso / de almacenamiento: 10...90 % RH (no condensante).
con punto decimal: –50,0...99,9°C (NTC);
sin punto decimal: –50...110°C (NTC);
mejor del 0,5% del final de escala +1 dígito.
1 o bien 0,1 °C.
SI
12Vc ±10% directamente desde la base IWP750
Características Teclado IWK
ON
• visualización y/o modificación setpoint
• acceso al Menú de "Programación"
---
retardo, protección o activación bloqueada en caso contrario
activación manual o mediante D.I.
---
set reducido activo
alarma silenciada
---
Manteniendo pulsada la tecla
• Accede al Menú de "Programación"
• Confirma las órdenes
• Activa la función "Desescarche Manual"
---
• Activa la función "Luz"
• Activa la función "Stand-by" (ON/OFF)
Parpadeando OFF
en caso contrario
relé luz no activo (Luz apagada)
en caso contrario
en caso contrario
en caso contrario
en caso contrario
en caso contrario
2/11
