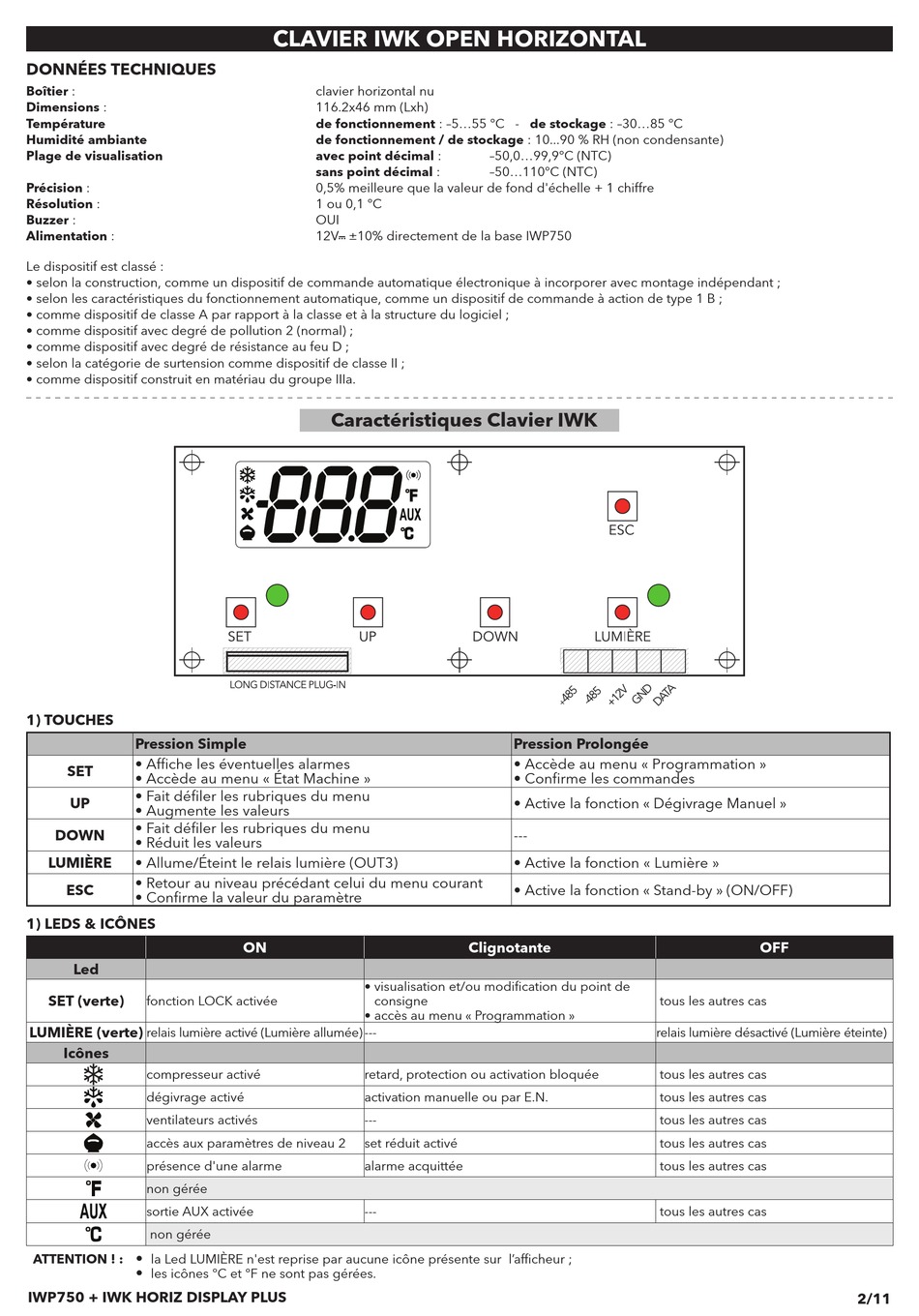

Eliwell IWP750 Anleitung Seite 46

DONNÉES TECHNIQUES
Boîtier :
Dimensions :
Température
Humidité ambiante
Plage de visualisation
Précision :
Résolution :
Buzzer :
Alimentation :
Le dispositif est classé :
• selon la construction, comme un dispositif de commande automatique électronique à incorporer avec montage indépendant ;
• selon les caractéristiques du fonctionnement automatique, comme un dispositif de commande à action de type 1 B ;
• comme dispositif de classe A par rapport à la classe et à la structure du logiciel ;
• comme dispositif avec degré de pollution 2 (normal) ;
• comme dispositif avec degré de résistance au feu D ;
• selon la catégorie de surtension comme dispositif de classe II ;
• comme dispositif construit en matériau du groupe IIIa.
1) TOUCHES
Pression Simple
• Affiche les éventuelles alarmes
SET
• Accède au menu « État Machine »
• Fait défiler les rubriques du menu
UP
• Augmente les valeurs
• Fait défiler les rubriques du menu
DOWN
• Réduit les valeurs
LUMIÈRE • Allume/Éteint le relais lumière (OUT3)
• Retour au niveau précédant celui du menu courant
ESC
• Confirme la valeur du paramètre
1) LEDS & ICÔNES
Led
SET (verte)
fonction LOCK activée
LUMIÈRE (verte)
relais lumière activé (Lumière allumée) ---
Icônes
compresseur activé
dégivrage activé
ventilateurs activés
accès aux paramètres de niveau 2
présence d'une alarme
non gérée
sortie AUX activée
non gérée
•
ATTENTION ! : la Led LUMIÈRE n'est reprise par aucune icône présente sur l'afficheur ;
•
les icônes °C et °F ne sont pas gérées.
IWP750 + IWK HORIZ DISPLAY PLUS
CLAVIER IWK OPEN HORIZONTAL
clavier horizontal nu
116.2x46 mm (Lxh)
de fonctionnement : –5...55 °C - de stockage : –30...85 °C
de fonctionnement / de stockage : 10...90 % RH (non condensante)
avec point décimal :
sans point décimal :
0,5% meilleure que la valeur de fond d'échelle + 1 chiffre
1 ou 0,1 °C
OUI
12Vc ±10% directement de la base IWP750
Caractéristiques Clavier IWK
ON
• visualisation et/ou modification du point de
consigne
• accès au menu « Programmation »
retard, protection ou activation bloquée
activation manuelle ou par E.N.
---
set réduit activé
alarme acquittée
---
–50,0...99,9°C (NTC)
–50...110°C (NTC)
Pression Prolongée
• Accède au menu « Programmation »
• Confirme les commandes
• Active la fonction « Dégivrage Manuel »
---
• Active la fonction « Lumière »
• Active la fonction « Stand-by » (ON/OFF)
Clignotante OFF
tous les autres cas
relais lumière désactivé (Lumière éteinte)
tous les autres cas
tous les autres cas
tous les autres cas
tous les autres cas
tous les autres cas
tous les autres cas
