3 Funktionsbeschreibung
3.2 WIG-Schweißen
3.2.1 Zündungsarten
HF-Zündung
Der Lichtbogen wird berührungslos mit Hochspannungs-Zündimpulsen gestartet.
Liftarc
Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse muß so mit dem Rand an der Zündstelle aufgesetzt werden, daß zwischen
Elektrodenspitze und Werkstück ca. 2-3mm Abstand bestehen.
b) Mit Wolframelektrodenspitze vorsichtig das Werkstück berühren. Brennertaster entsprechend
angewählter Betriebsart drücken.
c) Durch Abheben des Brenners und Schwenken in Normallage zündet der Lichtbogen.
3.2.2

Zwangsabschaltung

Kommt es nach dem Start zu keiner Zündung des Lichtbogens, oder wird der Lichtbogen durch
Abziehen des Brenners unterbrochen, erfolgt innerhalb von 3 sec. Zwangsabschaltung.
HF, Gas und Leerlaufspannung (Leistungsteil) werden abgeschaltet.
3.2.3

Digitalanzeige

Auf der Digitalanzeige (D1) werden die Schweißparameter
• Schweißstrom und
• Schweißspannung dargestellt.
Am Umschalter (C1) wird gewählt ob Schweißstrom oder Schweißspannung angezeigt werden soll.

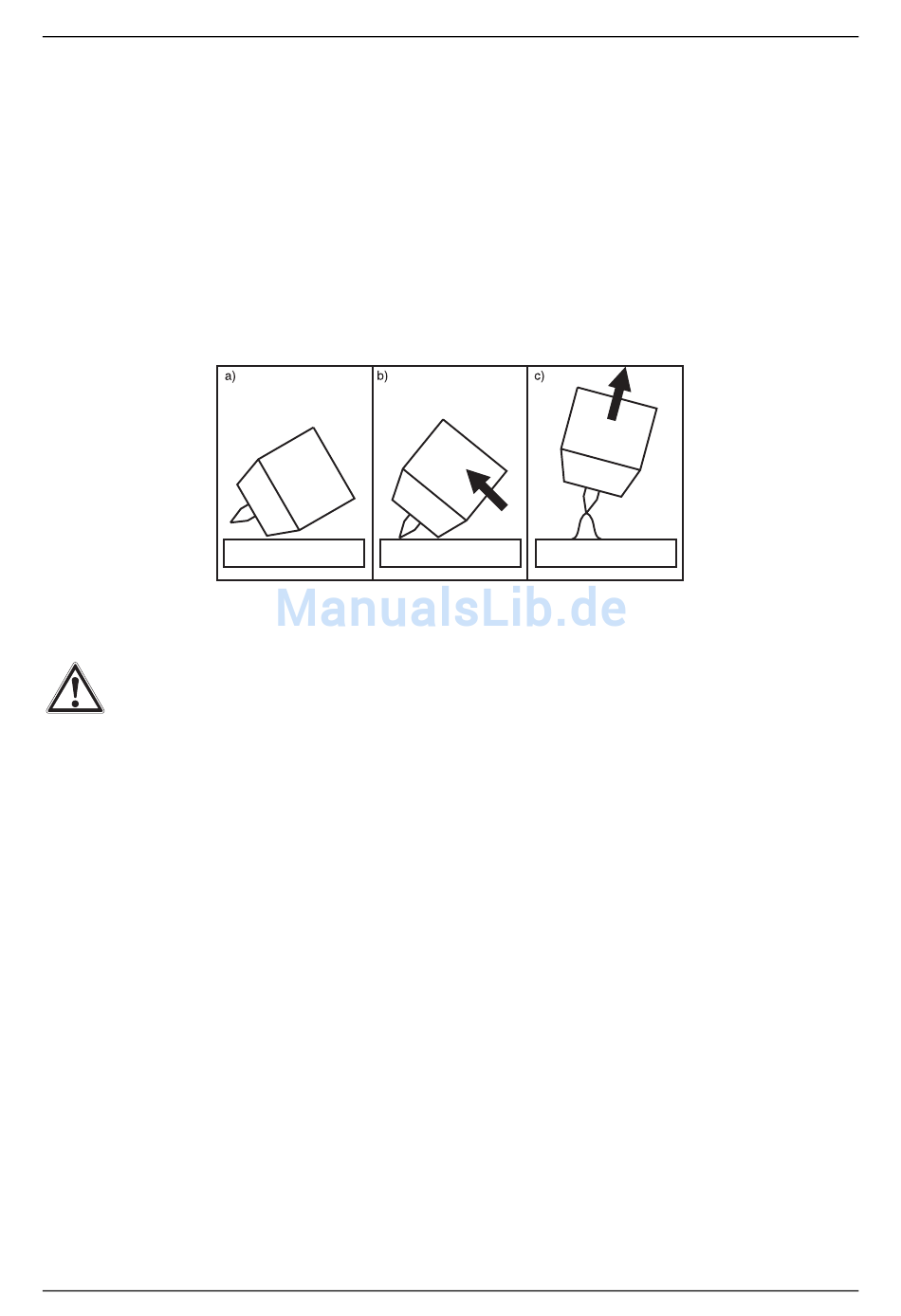

Abb. 3/3: Liftarc
3/3
