Wig-4-Takt-Betrieb - EWM TRITON 170 Betriebsanleitung

3 Funktionsbeschreibung
3.3.3

WIG-4-Takt-Betrieb

• Folgende Einstellungen am entsprechenden Umschalter vornehmen:
TIG
MMA
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf 2-Takt-Betrieb.
Up- und Downslope sind ausgeschaltet.
1.
I
I
start
1.Takt
• Brennertaster 1 drücken, Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf vorgewählten Startstromwert
(Suchlichtbogen bei Minimaleinstellung). HF schaltet ab.
2.Takt
• Brennertaster 1 loslassen.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf Hauptstrom AMP an.
(Absenkstrom AMP% siehe Kap. 3.1)
Vom Hauptstrom AMP auf Absenkstrom AMP% umschalten:
Brennertaster 2 drücken oder
Brennertaster 1 tippen (Tipp-Betrieb siehe auch Kap. 3.2.5)
3.Takt
• Brennertaster 1 drücken.
• Hauptstrom fällt mit der eingestellten Down-Slopezeit auf
Endkraterstrom I
4.Takt
• Brennertaster 1 loslassen, Lichtbogen geht aus.
• Eingestellte Gasnachströmzeit beginnt.
Sofortiges Beenden des Schweißvorganges ohne Down-Slope und Endkraterstrom:
Kurzes Drücken des 1. Brennertasters (3.Takt und 4.Takt).
Strom sinkt auf Null und die Gasnachströmzeit beginnt.
2.
AMP
AMP%
t
Up

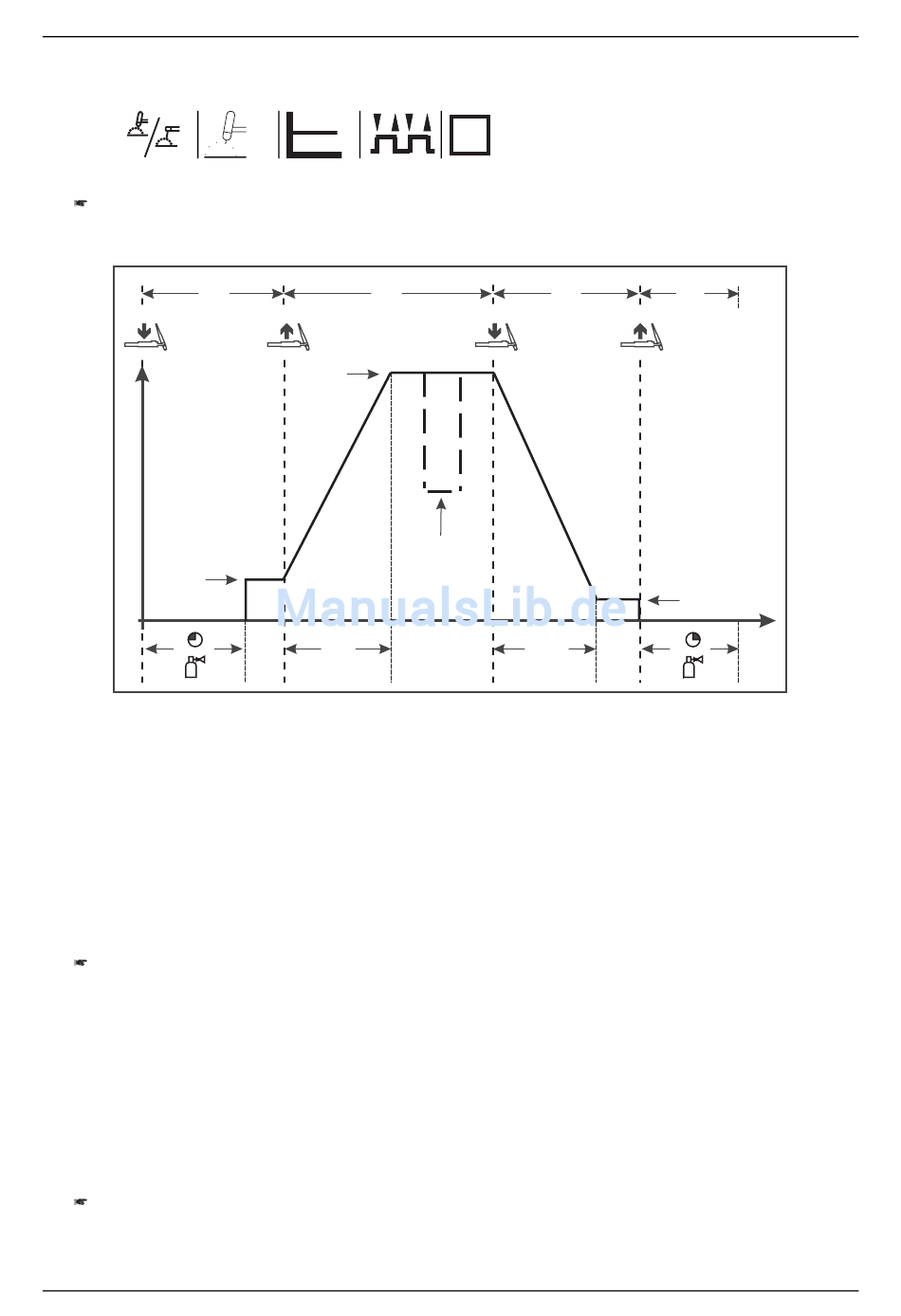

Abb. 3/5: Funktionsablauf WIG 4-Takt
(Minimalstrom) ab.
end
HF
3.
t
Down
3/7
4.
I
end
t
