3 Funktionsbeschreibung
3.3.2

WIG-2-Takt-Betrieb

• Folgende Einstellungen am entsprechenden Umschalter vornehmen:
TIG
MMA
Bei angeschlossenem Fußfernsteller RTF schaltet das Gerät automatisch auf 2-Takt-Betrieb.
Up- und Downslope sind ausgeschaltet.
I
I
start
1.Takt:
• Brennertaster 1 drücken und halten.
• Gasvorströmzeit läuft ab.
• HF-Zündimpulse springen von der Elektrode zum Werkstück über, der Lichtbogen zündet.
• Schweißstrom fließt und geht sofort auf den eingestellten Wert des Startstromes I
• HF schaltet ab.
• Schweißstrom steigt mit der eingestellten Up-Slopezeit auf den Hauptstrom AMP an.
2.Takt:
• Brennertaster 1 loslassen.
• Hauptstrom fällt mit der eingestellten Down-Slopezeit auf
Endkraterstrom I
• Eingestellte Gasnachströmzeit läuft ab.
Wird der 1. Brennertaster während der Down-Slopezeit gedrückt,
steigt der Schweißstrom wieder auf den eingestellten Hauptstrom AMP
1.
AMP
t
Up

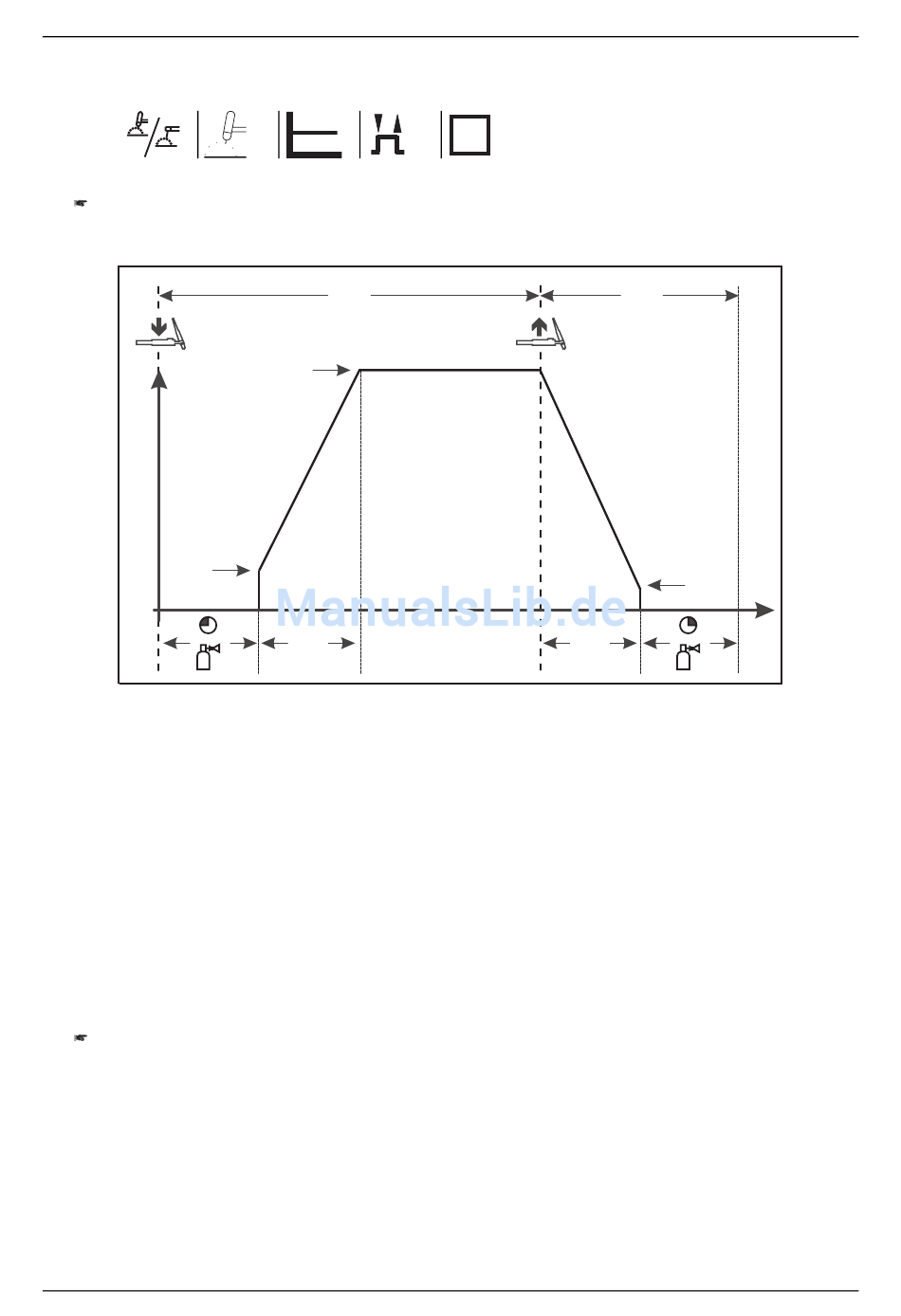

Abb. 3/4: Funktionsablauf WIG 2-Takt-Betrieb
(Minimalstrom) ab. Der Lichtbogen erlischt.
end
HF
t
Down
3/6
2.
I
end
t
.
start
