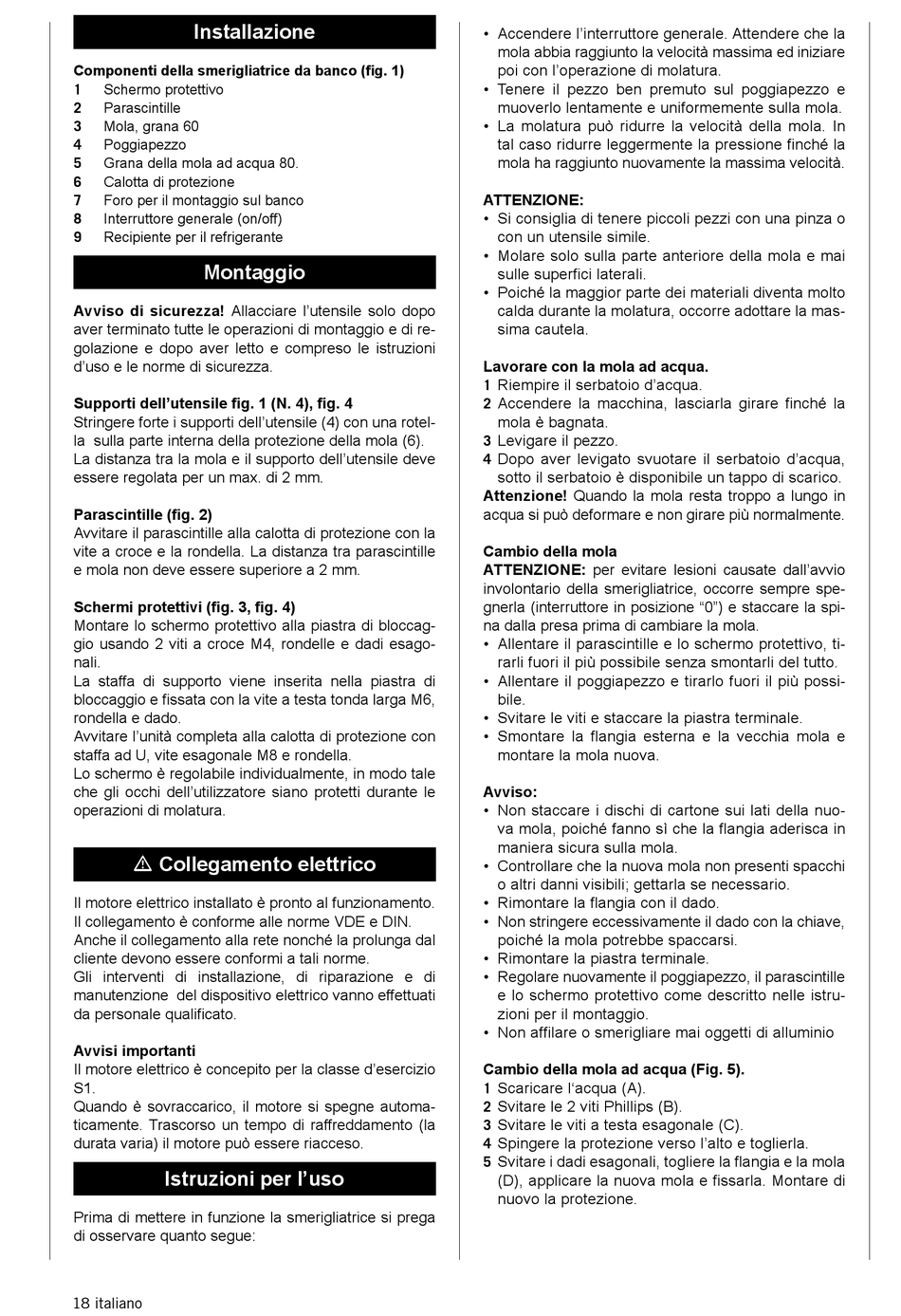

Installazione
Componenti della smerigliatrice da banco (fig. 1)
Schermo protettivo
1
Parascintille
2
Mola, grana 60
3
Poggiapezzo
4
Grana della mola ad acqua 80.
5
6 Calotta di protezione
Foro per il montaggio sul banco
7
8 Interruttore generale (on/off)
Recipiente per il refrigerante
9
Montaggio
Avviso di sicurezza! Allacciare l'utensile solo dopo
aver terminato tutte le operazioni di montaggio e di re-
golazione e dopo aver letto e compreso le istruzioni
d'uso e le norme di sicurezza.
Supporti dell'utensile fig. 1 (N. 4), fig. 4
Stringere forte i supporti dell'utensile (4) con una rotel-
la sulla parte interna della protezione della mola (6).
La distanza tra la mola e il supporto dell'utensile deve
essere regolata per un max. di 2 mm.
Parascintille (fig. 2)
Avvitare il parascintille alla calotta di protezione con la
vite a croce e la rondella. La distanza tra parascintille
e mola non deve essere superiore a 2 mm.
Schermi protettivi (fig. 3, fig. 4)
Montare lo schermo protettivo alla piastra di bloccag-
gio usando 2 viti a croce M4, rondelle e dadi esago-
nali.
La staffa di supporto viene inserita nella piastra di
bloccaggio e fissata con la vite a testa tonda larga M6,
rondella e dado.
Avvitare l'unità completa alla calotta di protezione con
staffa ad U, vite esagonale M8 e rondella.
Lo schermo è regolabile individualmente, in modo tale
che gli occhi dell'utilizzatore siano protetti durante le
operazioni di molatura.
m Collegamento elettrico
Il motore elettrico installato è pronto al funzionamento.
Il collegamento è conforme alle norme VDE e DIN.
Anche il collegamento alla rete nonché la prolunga dal
cliente devono essere conformi a tali norme.
Gli interventi di installazione, di riparazione e di
manuten zione del dispositivo elettrico vanno effettuati
da personale qualificato.

Avvisi importanti

Il motore elettrico è concepito per la classe d'esercizio
S1.
Quando è sovraccarico, il motore si spegne automa-
ticamente. Trascorso un tempo di raffreddamento (la
durata varia) il motore può essere riacceso.
Istruzioni per l'uso
Prima di mettere in funzione la smerigliatrice si prega
di osservare quanto segue:
18 italiano
• Accendere l'interruttore generale. Attendere che la
mola abbia raggiunto la velocità massima ed iniziare
poi con l'operazione di molatura.
• Tenere il pezzo ben premuto sul poggiapezzo e
muoverlo lentamente e uniformemente sulla mola.
• La molatura può ridurre la velocità della mola. In
tal caso ridurre leggermente la pressione finché la
mola ha raggiunto nuovamente la massima velocità.
ATTENZIONE:
• Si consiglia di tenere piccoli pezzi con una pinza o
con un utensile simile.
• Molare solo sulla parte anteriore della mola e mai
sulle superfici laterali.
• Poiché la maggior parte dei materiali diventa molto
calda durante la molatura, occorre adottare la mas-
sima cautela.
Lavorare con la mola ad acqua.
Riempire il serbatoio d'acqua.
1
Accendere la macchina, lasciarla girare finché la
2
mola è bagnata.
Levigare il pezzo.
3
Dopo aver levigato svuotare il serbatoio d'acqua,
4
sotto il serbatoio è disponibile un tappo di scarico.
Attenzione! Quando la mola resta troppo a lungo in
acqua si può deformare e non girare più normalmente.
Cambio della mola
ATTENZIONE: per evitare lesioni causate dall'avvio
involontario della smerigliatrice, occorre sempre spe-
gnerla (interruttore in posizione "0") e staccare la spi-
na dalla presa prima di cambiare la mola.
• Allentare il parascintille e lo schermo protettivo, ti-
rarli fuori il più possibile senza smontarli del tutto.
• Allentare il poggiapezzo e tirarlo fuori il più possi-
bile.
• Svitare le viti e staccare la piastra terminale.
• Smontare la flangia esterna e la vecchia mola e
montare la mola nuova.
Avviso:
• Non staccare i dischi di cartone sui lati della nuo-
va mola, poiché fanno sì che la flangia aderisca in
maniera sicura sulla mola.
• Controllare che la nuova mola non presenti spacchi
o altri danni visibili; gettarla se necessario.
• Rimontare la flangia con il dado.
• Non stringere eccessivamente il dado con la chiave,
poiché la mola potrebbe spaccarsi.
• Rimontare la piastra terminale.
• Regolare nuovamente il poggiapezzo, il parascintille
e lo schermo protettivo come descritto nelle istru-
zioni per il montaggio.
• Non affilare o smerigliare mai oggetti di alluminio
Cambio della mola ad acqua (Fig. 5).
Scaricare l'acqua (A).
1
Svitare le 2 viti Phillips (B).
2
Svitare le viti a testa esagonale (C).
3
Spingere la protezione verso l'alto e toglierla.
4
Svitare i dadi esagonali, togliere la flangia e la mola
5
(D), applicare la nuova mola e fissarla. Montare di
nuovo la protezione.
