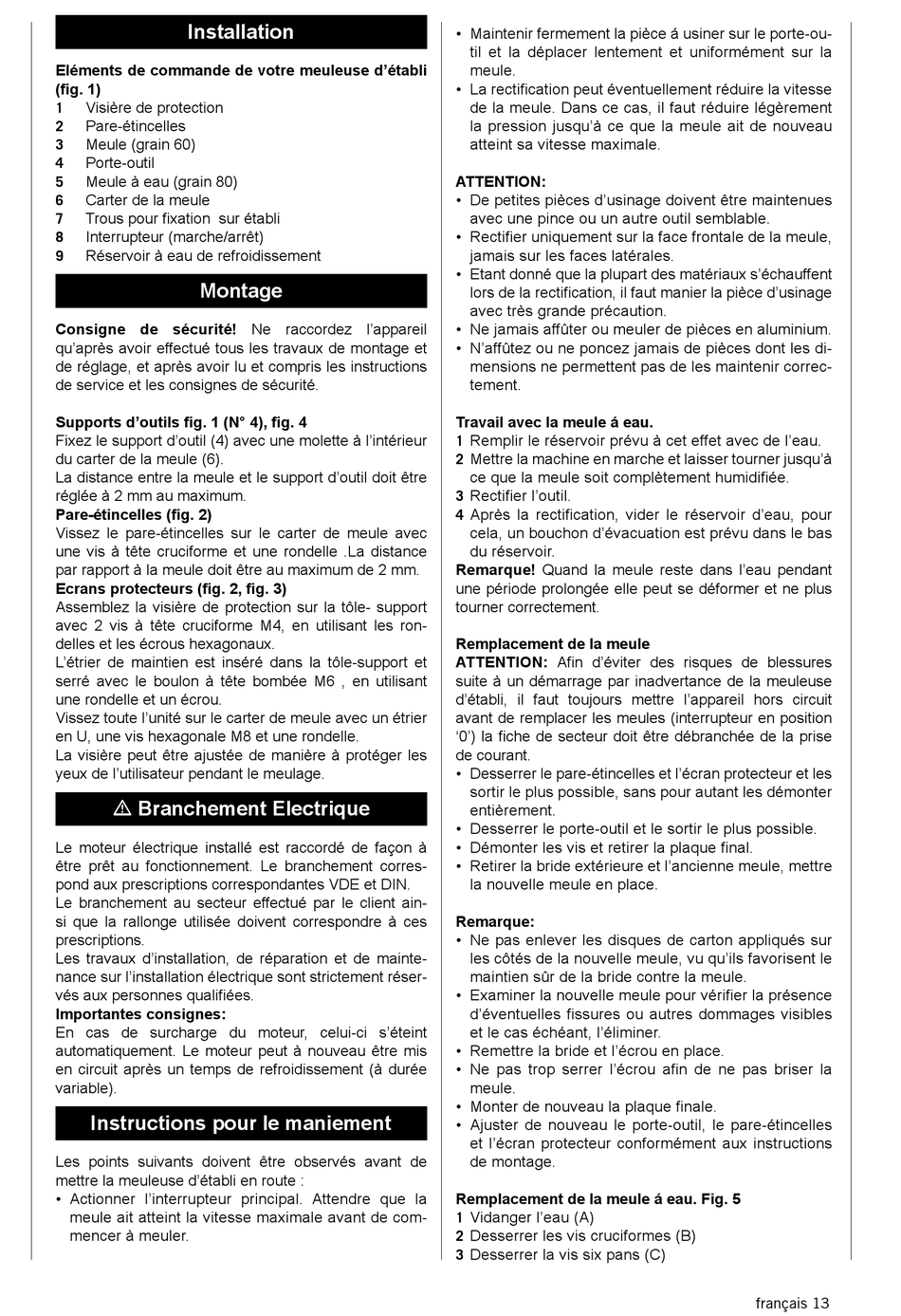

Eléments de commande de votre meuleuse d'établi
(fig. 1)
Visière de protection
1
Pare-étincelles
2
Meule (grain 60)
3
Porte-outil
4
Meule à eau (grain 80)
5
Carter de la meule
6
Trous pour fixation sur établi
7
Interrupteur (marche/arrêt)
8
Réservoir à eau de refroidissement
9
Montage
Consigne de sécurité! Ne raccordez l'appareil
qu'après avoir effectué tous les travaux de montage et
de réglage, et après avoir lu et compris les instructions
de service et les consignes de sécurité.
Supports d'outils fig. 1 (N° 4), fig. 4
Fixez le support d'outil (4) avec une molette à l'intérieur
du carter de la meule (6).
La distance entre la meule et le support d'outil doit être
réglée à 2 mm au maximum.
Pare-étincelles (fig. 2)
Vissez le pare-étincelles sur le carter de meule avec
une vis à tête cruciforme et une rondelle .La distance
par rapport à la meule doit être au maximum de 2 mm.
Ecrans protecteurs (fig. 2, fig. 3)
Assemblez la visière de protection sur la tôle- support
avec 2 vis à tête cruciforme M4, en utilisant les ron-
delles et les écrous hexagonaux.
L'étrier de maintien est inséré dans la tôle-support et
serré avec le boulon à tête bombée M6 , en utilisant
une rondelle et un écrou.
Vissez toute l'unité sur le carter de meule avec un étrier
en U, une vis hexagonale M8 et une rondelle.
La visière peut être ajustée de manière à protéger les
yeux de l'utilisateur pendant le meulage.
m Branchement Electrique
Le moteur électrique installé est raccordé de façon à
être prêt au fonctionnement. Le branchement corres-
pond aux prescriptions correspondantes VDE et DIN.
Le branchement au secteur effectué par le client ain-
si que la rallonge utilisée doivent correspondre à ces
prescriptions.
Les travaux d'installation, de réparation et de mainte-
nance sur l'installation électrique sont strictement réser-
vés aux personnes qualifiées.
Importantes consignes:
En cas de surcharge du moteur, celui-ci s'éteint
automati que ment. Le moteur peut à nouveau être mis
en circuit après un temps de refroidissement (à durée
variable).
Instructions pour le maniement
Les points suivants doivent être observés avant de
mettre la meuleuse d'établi en route :
• Actionner l'interrupteur principal. Attendre que la
meule ait atteint la vitesse maximale avant de com-
mencer à meuler.
• Maintenir fermement la pièce á usiner sur le porte-ou-
til et la déplacer lentement et uniformément sur la
meule.
• La rectification peut éventuellement réduire la vitesse
de la meule. Dans ce cas, il faut réduire légèrement
la pression jusqu'à ce que la meule ait de nouveau
atteint sa vitesse maximale.
ATTENTION:
• De petites pièces d'usinage doivent être maintenues
avec une pince ou un autre outil semblable.
• Rectifier uniquement sur la face frontale de la meule,
jamais sur les faces latérales.
• Etant donné que la plupart des matériaux s'échauffent
lors de la rectification, il faut manier la pièce d'usinage
avec très grande précaution.
• Ne jamais affûter ou meuler de pièces en aluminium.
• N'affûtez ou ne poncez jamais de pièces dont les di-
mensions ne permettent pas de les maintenir correc-
tement.
Travail avec la meule á eau.
Remplir le réservoir prévu à cet effet avec de l'eau.
1
Mettre la machine en marche et laisser tourner jusqu'à
2
ce que la meule soit complètement humidifiée.
Rectifier l'outil.
3
Après la rectification, vider le réservoir d'eau, pour
4
cela, un bouchon d'évacuation est prévu dans le bas
du réservoir.
Remarque! Quand la meule reste dans l'eau pendant
une période prolongée elle peut se déformer et ne plus
tourner correctement.
Remplacement de la meule
ATTENTION: Afin d'éviter des risques de blessures
suite à un démarrage par inadvertance de la meuleuse
d'établi, il faut toujours mettre l'appareil hors circuit
avant de remplacer les meules (interrupteur en position
'0') la fiche de secteur doit être débranchée de la prise
de courant.
• Desserrer le pare-étincelles et l'écran protecteur et les
sortir le plus possible, sans pour autant les démonter
entièrement.
• Desserrer le porte-outil et le sortir le plus possible.
• Démonter les vis et retirer la plaque final.
• Retirer la bride extérieure et l'ancienne meule, mettre
la nouvelle meule en place.
Remarque:
• Ne pas enlever les disques de carton appliqués sur
les côtés de la nouvelle meule, vu qu'ils favorisent le
maintien sûr de la bride contre la meule.
• Examiner la nouvelle meule pour vérifier la présence
d'éventuelles fissures ou autres dommages visibles
et le cas échéant, l'éliminer.
• Remettre la bride et l'écrou en place.
• Ne pas trop serrer l'écrou afin de ne pas briser la
meule.
• Monter de nouveau la plaque finale.
• Ajuster de nouveau le porte-outil, le pare-étincelles
et l'écran protecteur conformément aux instructions
de montage.
Remplacement de la meule á eau. Fig. 5
Vidanger l'eau (A)
1
Desserrer les vis cruciformes (B)
2
Desserrer la vis six pans (C)
3
