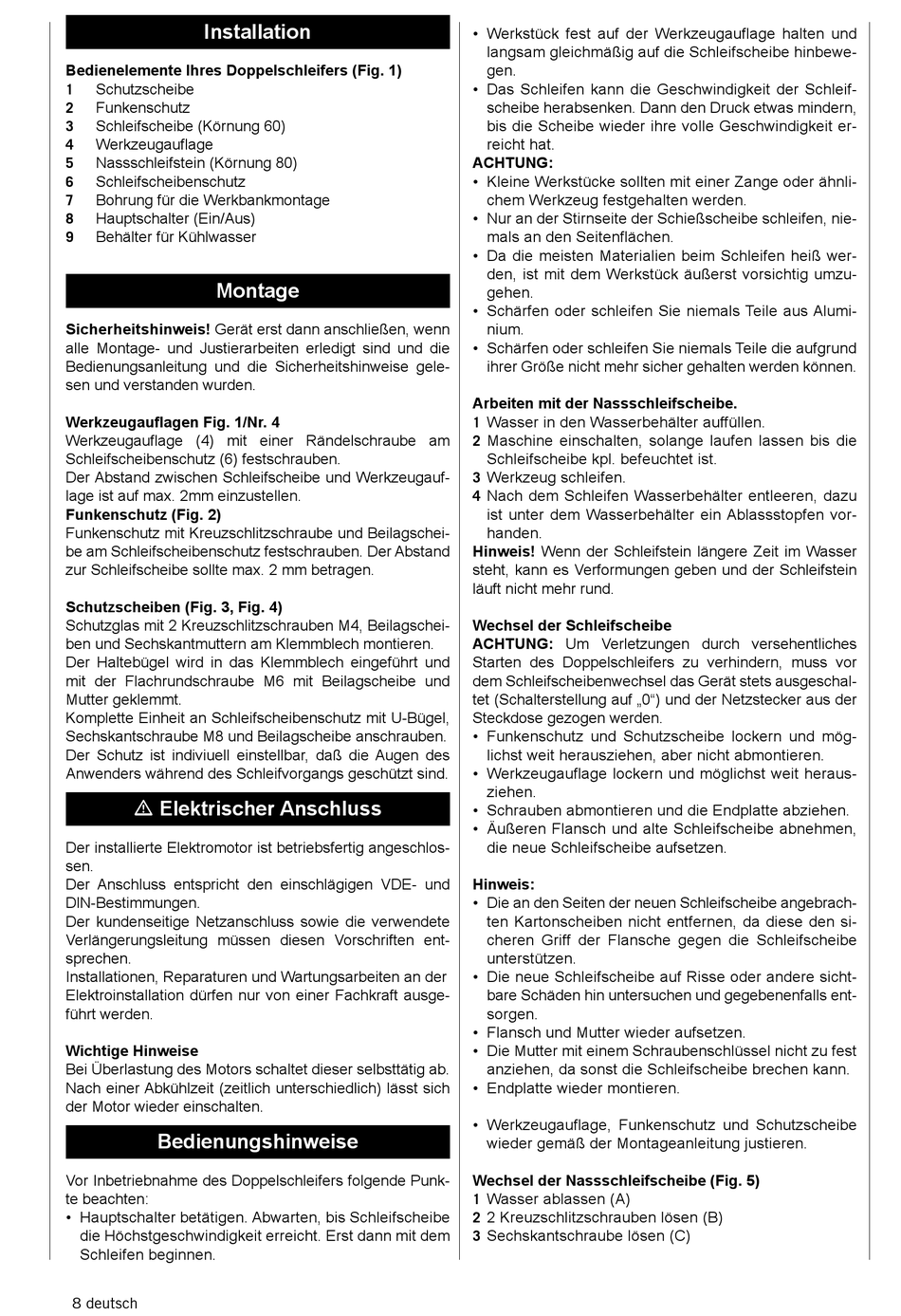

Installation
Bedienelemente Ihres Doppelschleifers (Fig. 1)
Schutzscheibe
1
Funkenschutz
2
Schleifscheibe (Körnung 60)
3
Werkzeugauflage
4
Nassschleifstein (Körnung 80)
5
Schleifscheibenschutz
6
Bohrung für die Werkbankmontage
7
Hauptschalter (Ein/Aus)
8
Behälter für Kühlwasser
9
Montage
Sicherheitshinweis! Gerät erst dann anschließen, wenn
alle Montage- und Justierarbeiten erledigt sind und die
Bedie nungsanleitung und die Sicherheitshinweise gele-
sen und verstanden wurden.
Werkzeugauflagen Fig. 1/Nr. 4
Werkzeugauflage (4) mit einer Rändelschraube am
Schleifscheibenschutz (6) festschrauben.
Der Abstand zwischen Schleifscheibe und Werkzeugauf-
lage ist auf max. 2mm einzustellen.
Funkenschutz (Fig. 2)
Funkenschutz mit Kreuzschlitzschraube und Beilagschei-
be am Schleifscheibenschutz festschrauben. Der Abstand
zur Schleifscheibe sollte max. 2 mm betragen.
Schutzscheiben (Fig. 3, Fig. 4)
Schutzglas mit 2 Kreuzschlitzschrauben M4, Beilagschei-
ben und Sechskantmuttern am Klemmblech montieren.
Der Haltebügel wird in das Klemmblech eingeführt und
mit der Flachrundschraube M6 mit Beilagscheibe und
Mutter geklemmt.
Komplette Einheit an Schleifscheibenschutz mit U-Bügel,
Sechskantschraube M8 und Beilagscheibe anschrauben.
Der Schutz ist indiviuell einstellbar, daß die Augen des
Anwenders während des Schleifvorgangs geschützt sind.
m Elektrischer Anschluss
Der installierte Elektromotor ist betriebsfertig ange schlos-
sen.
Der Anschluss entspricht den einschlägigen VDE- und
DlN-Bestimmungen.
Der kundenseitige Netzanschluss sowie die verwendete
Verlängerungsleitung müssen diesen Vorschriften ent-
spre chen.
Installationen, Reparaturen und Wartungsarbeiten an der
Elektroinstallation dürfen nur von einer Fachkraft ausge-
führt werden.
Wichtige Hinweise
Bei Überlastung des Motors schaltet dieser selbsttätig ab.
Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich
der Motor wieder einschalten.

Bedienungshinweise

Vor Inbetriebnahme des Doppelschleifers folgende Punk-
te be achten:
• Hauptschalter betätigen. Abwarten, bis Schleifscheibe
die Höchstgeschwindigkeit erreicht. Erst dann mit dem
Schleifen beginnen.
8 deutsch
• Werkstück fest auf der Werkzeugauflage halten und
langsam gleichmäßig auf die Schleifscheibe hinbewe-
gen.
• Das Schleifen kann die Geschwindigkeit der Schleif-
scheibe herabsenken. Dann den Druck etwas mindern,
bis die Scheibe wieder ihre volle Geschwindigkeit er-
reicht hat.
ACHTUNG:
• Kleine Werkstücke sollten mit einer Zange oder ähnli-
chem Werkzeug festgehalten werden.
• Nur an der Stirnseite der Schießscheibe schleifen, nie-
mals an den Seitenflächen.
• Da die meisten Materialien beim Schleifen heiß wer-
den, ist mit dem Werkstück äußerst vorsichtig umzu-
gehen.
• Schärfen oder schleifen Sie niemals Teile aus Alumi-
nium.
• Schärfen oder schleifen Sie niemals Teile die aufgrund
ihrer Größe nicht mehr sicher gehalten werden können.
Arbeiten mit der Nassschleifscheibe.
Wasser in den Wasserbehälter auffüllen.
1
Maschine einschalten, solange laufen lassen bis die
2
Schleifscheibe kpl. befeuchtet ist.
Werkzeug schleifen.
3
Nach dem Schleifen Wasserbehälter entleeren, dazu
4
ist unter dem Wasserbehälter ein Ablassstopfen vor-
handen.
Hinweis! Wenn der Schleifstein längere Zeit im Wasser
steht, kann es Verformungen geben und der Schleifstein
läuft nicht mehr rund.
Wechsel der Schleifscheibe
ACHTUNG: Um Verletzungen durch versehentliches
Star ten des Doppelschleifers zu verhindern, muss vor
dem Schleifscheibenwechsel das Gerät stets ausgeschal-
tet (Schalterstellung auf „0") und der Netzstecker aus der
Steckdose gezogen werden.
• Funkenschutz und Schutzscheibe lockern und mög-
lichst weit herausziehen, aber nicht abmontieren.
• Werkzeugauflage lockern und möglichst weit heraus-
ziehen.
• Schrauben abmontieren und die Endplatte abziehen.
• Äußeren Flansch und alte Schleifscheibe abnehmen,
die neue Schleifscheibe aufsetzen.
Hinweis:
• Die an den Seiten der neuen Schleifscheibe angebrach-
ten Kartonscheiben nicht entfernen, da diese den si-
cheren Griff der Flansche gegen die Schleifscheibe
unterstützen.
• Die neue Schleifscheibe auf Risse oder andere sicht-
bare Schäden hin untersuchen und gegebenenfalls ent-
sorgen.
• Flansch und Mutter wieder aufsetzen.
• Die Mutter mit einem Schraubenschlüssel nicht zu fest
anziehen, da sonst die Schleifscheibe bre chen kann.
• Endplatte wieder montieren.
• Werkzeugauflage, Funkenschutz und Schutzscheibe
wie der gemäß der Montageanleitung justieren.
Wechsel der Nassschleifscheibe (Fig. 5)
Wasser ablassen (A)
1
2 Kreuzschlitzschrauben lösen (B)
2
Sechskantschraube lösen (C)
3
