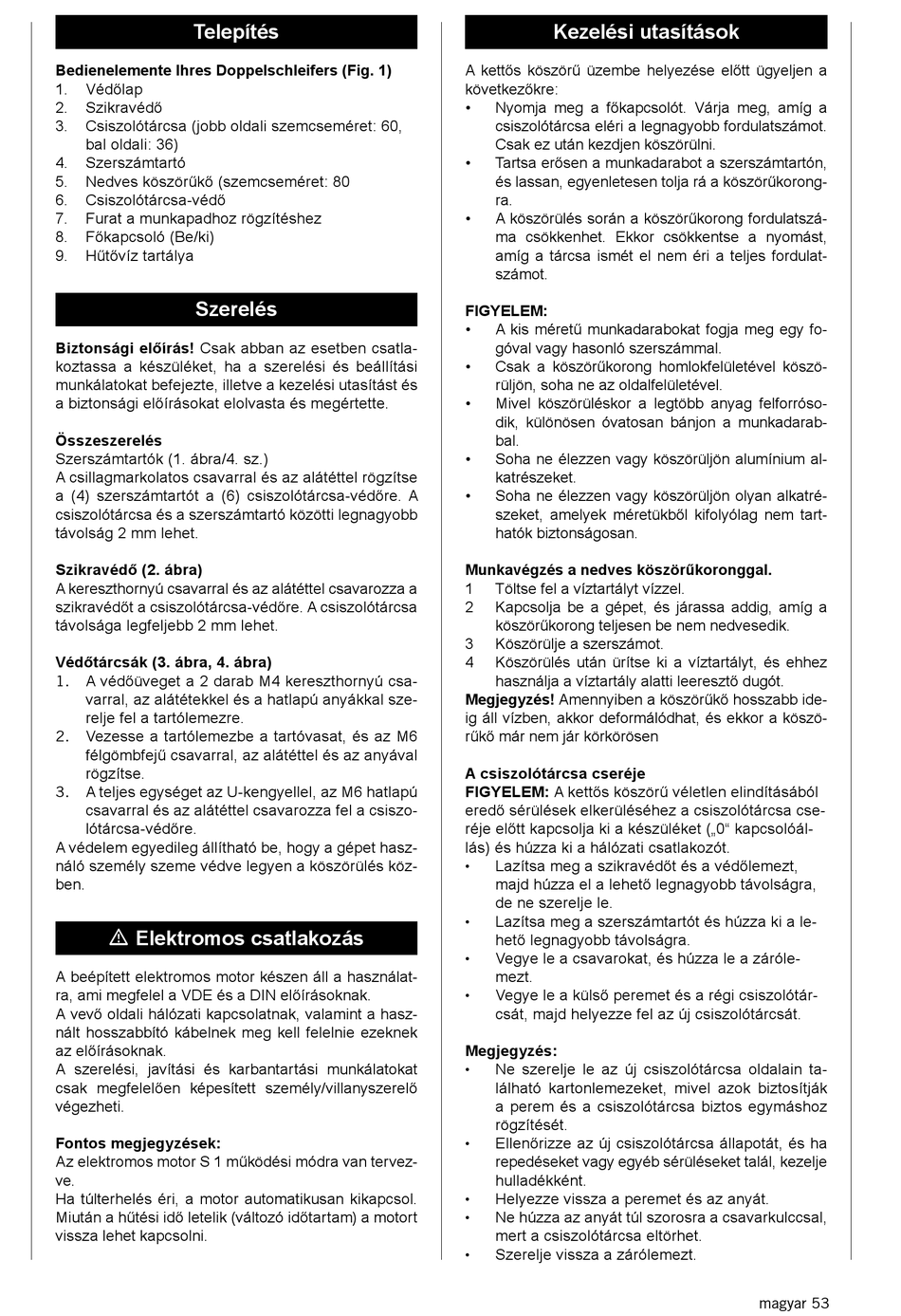

Telepítés
Bedienelemente Ihres Doppelschleifers (Fig. 1)
1. Védőlap
2. Szikravédő
3. Csiszolótárcsa (jobb oldali szemcseméret: 60,
bal oldali: 36)
4. Szerszámtartó
5. Nedves köszörűkő (szemcseméret: 80
6. Csiszolótárcsa-védő
7. Furat a munkapadhoz rögzítéshez
8. Főkapcsoló (Be/ki)
9. Hűtővíz tartálya
Szerelés
Biztonsági előírás! Csak abban az esetben csatla-
koztassa a készüléket, ha a szerelési és beállítási
munkálatokat befejezte, illetve a kezelési utasítást és
a biztonsági előírásokat elolvasta és megértette.
Összeszerelés
Szerszámtartók (1. ábra/4. sz.)
A csillagmarkolatos csavarral és az alátéttel rögzítse
a (4) szerszámtartót a (6) csiszolótárcsa-védőre. A
csiszolótárcsa és a szerszámtartó közötti legnagyobb
távolság 2 mm lehet.
Szikravédő (2. ábra)
A kereszthornyú csavarral és az alátéttel csavarozza a
szikravédőt a csiszolótárcsa-védőre. A csiszolótárcsa
távolsága legfeljebb 2 mm lehet.
Védőtárcsák (3. ábra, 4. ábra)
A védőüveget a 2 darab M4 kereszthornyú csa-
1.
varral, az alátétekkel és a hatlapú anyákkal sze-
relje fel a tartólemezre.
Vezesse a tartólemezbe a tartóvasat, és az M6
2.
félgömbfejű csavarral, az alátéttel és az anyával
rögzítse.
A teljes egységet az U-kengyellel, az M6 hatlapú
3.
csavarral és az alátéttel csavarozza fel a csiszo-
lótárcsa-védőre.
A védelem egyedileg állítható be, hogy a gépet hasz-
náló személy szeme védve legyen a köszörülés köz-
ben.
m Elektromos csatlakozás
A beépített elektromos motor készen áll a használat-
ra, ami megfelel a VDE és a DIN előírásoknak.
A vevő oldali hálózati kapcsolatnak, valamint a hasz-
nált hosszabbító kábelnek meg kell felelnie ezeknek
az előírásoknak.
A szerelési, javítási és karbantartási munkálatokat
csak megfelelően képesített személy/villanyszerelő
végezheti.
Fontos megjegyzések:
Az elektromos motor S 1 működési módra van tervez-
ve.
Ha túlterhelés éri, a motor automatikusan kikapcsol.
Miután a hűtési idő letelik (változó időtartam) a motort
vissza lehet kapcsolni.
Kezelési utasítások
A kettős köszörű üzembe helyezése előtt ügyeljen a
következőkre:
• Nyomja meg a főkapcsolót. Várja meg, amíg a
csiszolótárcsa eléri a legnagyobb fordulatszámot.
Csak ez után kezdjen köszörülni.
• Tartsa erősen a munkadarabot a szerszámtartón,
és lassan, egyenletesen tolja rá a köszörűkorong-
ra.
• A köszörülés során a köszörűkorong fordulatszá-
ma csökkenhet. Ekkor csökkentse a nyomást,
amíg a tárcsa ismét el nem éri a teljes fordulat-
számot.
FIGYELEM:
• A kis méretű munkadarabokat fogja meg egy fo-
góval vagy hasonló szerszámmal.
• Csak a köszörűkorong homlokfelületével köszö-
rüljön, soha ne az oldalfelületével.
• Mivel köszörüléskor a legtöbb anyag felforróso-
dik, különösen óvatosan bánjon a munkadarab-
bal.
• Soha ne élezzen vagy köszörüljön alumínium al-
katrészeket.
• Soha ne élezzen vagy köszörüljön olyan alkatré-
szeket, amelyek méretükből kifolyólag nem tart-
hatók biztonságosan.
Munkavégzés a nedves köszörűkoronggal.
1 Töltse fel a víztartályt vízzel.
2 Kapcsolja be a gépet, és járassa addig, amíg a
köszörűkorong teljesen be nem nedvesedik.
3 Köszörülje a szerszámot.
4 Köszörülés után ürítse ki a víztartályt, és ehhez
használja a víztartály alatti leeresztő dugót.
Megjegyzés! Amennyiben a köszörűkő hosszabb ide-
ig áll vízben, akkor deformálódhat, és ekkor a köszö-
rűkő már nem jár körkörösen
A csiszolótárcsa cseréje
FIGYELEM: A kettős köszörű véletlen elindításából
eredő sérülések elkerüléséhez a csiszolótárcsa cse-
réje előtt kapcsolja ki a készüléket („0" kapcsolóál-
lás) és húzza ki a hálózati csatlakozót.
Lazítsa meg a szikravédőt és a védőlemezt,
•
majd húzza el a lehető legnagyobb távolságra,
de ne szerelje le.
Lazítsa meg a szerszámtartót és húzza ki a le-
•
hető legnagyobb távolságra.
Vegye le a csavarokat, és húzza le a záróle-
•
mezt.
Vegye le a külső peremet és a régi csiszolótár-
•
csát, majd helyezze fel az új csiszolótárcsát.
Megjegyzés:
Ne szerelje le az új csiszolótárcsa oldalain ta-
•
lálható kartonlemezeket, mivel azok biztosítják
a perem és a csiszolótárcsa biztos egymáshoz
rögzítését.
Ellenőrizze az új csiszolótárcsa állapotát, és ha
•
repedéseket vagy egyéb sérüléseket talál, kezelje
hulladékként.
Helyezze vissza a peremet és az anyát.
•
Ne húzza az anyát túl szorosra a csavarkulccsal,
•
mert a csiszolótárcsa eltörhet.
Szerelje vissza a zárólemezt.
•
magyar 53
