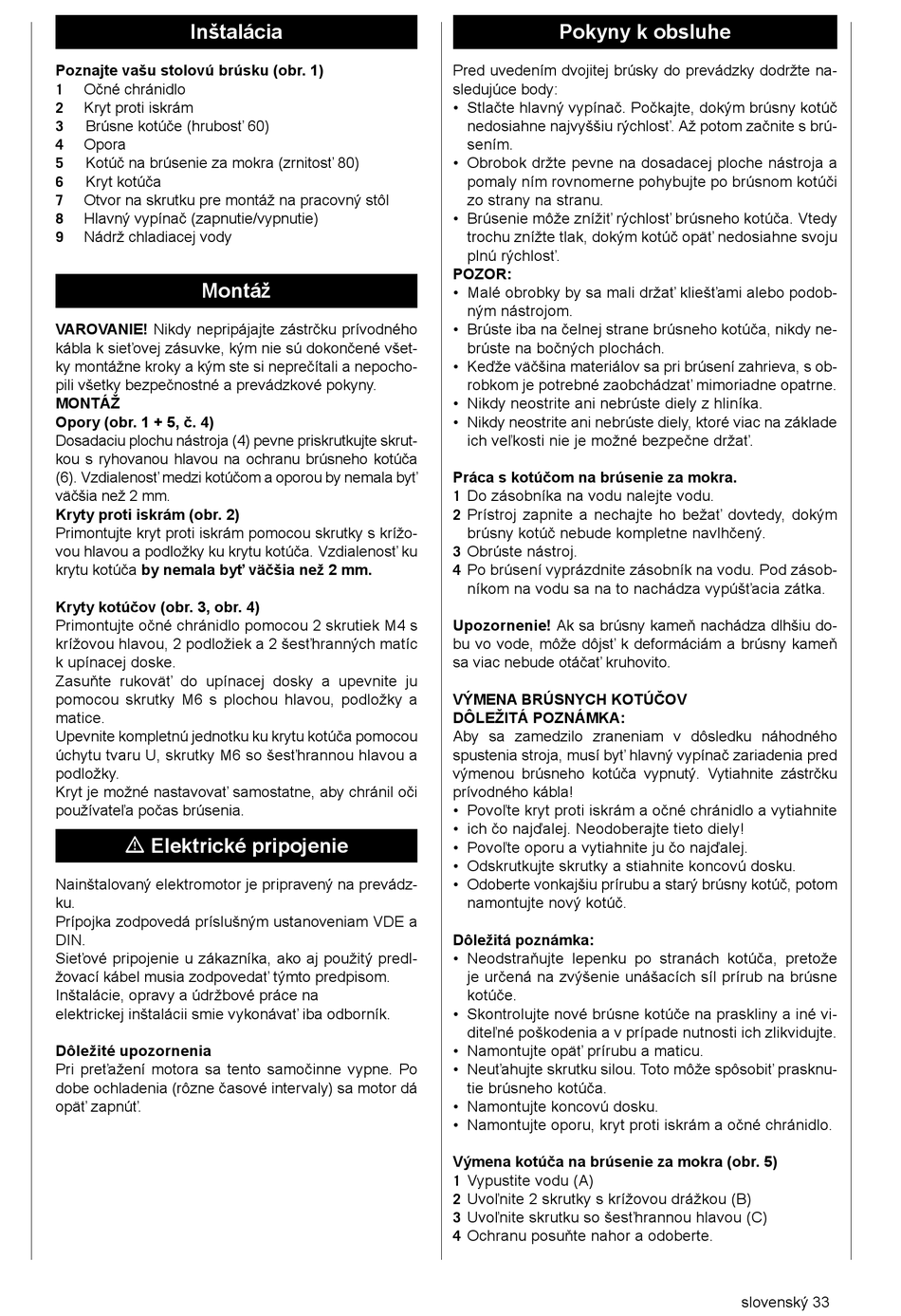

Inštalácia
Poznajte vašu stolovú brúsku (obr. 1)
Očné chránidlo
1
Kryt proti iskrám
2
Brúsne kotúče (hrubosť 60)
3
Opora
4
Kotúč na brúsenie za mokra (zrnitosť 80)
5
Kryt kotúča
6
Otvor na skrutku pre montáž na pracovný stôl
7
Hlavný vypínač (zapnutie/vypnutie)
8
Nádrž chladiacej vody
9
Montáž
VAROVANIE! Nikdy nepripájajte zástrčku prívodného
kábla k sieťovej zásuvke, kým nie sú dokončené všet-
ky montážne kroky a kým ste si neprečítali a nepocho-
pili všetky bezpečnostné a prevádzkové pokyny.
MONTÁŽ
Opory (obr. 1 + 5, č. 4)
Dosadaciu plochu nástroja (4) pevne priskrutkujte skrut-
kou s ryhovanou hlavou na ochranu brúsneho kotúča
(6). Vzdialenosť medzi kotúčom a oporou by nemala byť
väčšia než 2 mm.
Kryty proti iskrám (obr. 2)
Primontujte kryt proti iskrám pomocou skrutky s krížo-
vou hlavou a podložky ku krytu kotúča. Vzdialenosť ku
krytu kotúča by nemala byť väčšia než 2 mm.
Kryty kotúčov (obr. 3, obr. 4)
Primontujte očné chránidlo pomocou 2 skrutiek M4 s
krížovou hlavou, 2 podložiek a 2 šesťhranných matíc
k upínacej doske.
Zasuňte rukoväť do upínacej dosky a upevnite ju
pomocou skrutky M6 s plochou hlavou, podložky a
matice.
Upevnite kompletnú jednotku ku krytu kotúča pomocou
úchytu tvaru U, skrutky M6 so šesťhrannou hlavou a
podložky.
Kryt je možné nastavovať samostatne, aby chránil oči
používateľa počas brúsenia.
m Elektrické pripojenie
Nainštalovaný elektromotor je pripravený na prevádz-
ku.
Prípojka zodpovedá príslušným ustanoveniam VDE a
DIN.
Sieťové pripojenie u zákazníka, ako aj použitý predl-
žovací kábel musia zodpovedať týmto predpisom.
Inštalácie, opravy a údržbové práce na
elektrickej inštalácii smie vykonávať iba odborník.
Dôležité upozornenia
Pri preťažení motora sa tento samočinne vypne. Po
dobe ochladenia (rôzne časové intervaly) sa motor dá
opäť zapnúť.
Pokyny k obsluhe
Pred uvedením dvojitej brúsky do prevádzky dodržte na-
sledujúce body:
• Stlačte hlavný vypínač. Počkajte, dokým brúsny kotúč
nedosiahne najvyššiu rýchlosť. Až potom začnite s brú-
sením.
• Obrobok držte pevne na dosadacej ploche nástroja a
pomaly ním rovnomerne pohybujte po brúsnom kotúči
zo strany na stranu.
• Brúsenie môže znížiť rýchlosť brúsneho kotúča. Vtedy
trochu znížte tlak, dokým kotúč opäť nedosiahne svoju
plnú rýchlosť.
POZOR:
• Malé obrobky by sa mali držať kliešťami alebo podob-
ným nástrojom.
• Brúste iba na čelnej strane brúsneho kotúča, nikdy ne-
brúste na bočných plochách.
• Keďže väčšina materiálov sa pri brúsení zahrieva, s ob-
robkom je potrebné zaobchádzať mimoriadne opatrne.
• Nikdy neostrite ani nebrúste diely z hliníka.
• Nikdy neostrite ani nebrúste diely, ktoré viac na základe
ich veľkosti nie je možné bezpečne držať.
Práca s kotúčom na brúsenie za mokra.
Do zásobníka na vodu nalejte vodu.
1
Prístroj zapnite a nechajte ho bežať dovtedy, dokým
2
brúsny kotúč nebude kompletne navlhčený.
Obrúste nástroj.
3
Po brúsení vyprázdnite zásobník na vodu. Pod zásob-
4
níkom na vodu sa na to nachádza vypúšťacia zátka.
Upozornenie! Ak sa brúsny kameň nachádza dlhšiu do-
bu vo vode, môže dôjsť k deformáciám a brúsny kameň
sa viac nebude otáčať kruhovito.
VÝMENA BRÚSNYCH KOTÚČOV
DÔLEŽITÁ POZNÁMKA:
Aby sa zamedzilo zraneniam v dôsledku náhodného
spustenia stroja, musí byť hlavný vypínač zariadenia pred
výmenou brúsneho kotúča vypnutý. Vytiahnite zástrčku
prívodného kábla!
• Povoľte kryt proti iskrám a očné chránidlo a vytiahnite
• ich čo najďalej. Neodoberajte tieto diely!
• Povoľte oporu a vytiahnite ju čo najďalej.
• Odskrutkujte skrutky a stiahnite koncovú dosku.
• Odoberte vonkajšiu prírubu a starý brúsny kotúč, potom
namontujte nový kotúč.
Dôležitá poznámka:
• Neodstraňujte lepenku po stranách kotúča, pretože
je určená na zvýšenie unášacích síl prírub na brúsne
kotúče.
• Skontrolujte nové brúsne kotúče na praskliny a iné vi-
diteľné poškodenia a v prípade nutnosti ich zlikvidujte.
• Namontujte opäť prírubu a maticu.
• Neuťahujte skrutku silou. Toto môže spôsobiť prasknu-
tie brúsneho kotúča.
• Namontujte koncovú dosku.
• Namontujte oporu, kryt proti iskrám a očné chránidlo.
Výmena kotúča na brúsenie za mokra (obr. 5)
Vypustite vodu (A)
1
Uvoľnite 2 skrutky s krížovou drážkou (B)
2
Uvoľnite skrutku so šesťhrannou hlavou (C)
3
Ochranu posuňte nahor a odoberte.
4
slovenský 33
