5 Aufstellung/Einbau
3. Alle Zusatzanschlüsse (Sperrflüssigkeit, Spülflüssigkeit usw.) ganz öffnen.

5.12 Schutzeinrichtung

WARNUNG
Fehlende Schutzeinrichtungen
Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium!
▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheits- und
Schutzeinrichtungen wieder fachgerecht anbringen bzw. in Funktion setzen.
5.13 Schwingungssensor anschließen
Die Pumpe ist optional für den Anschluss von einem Schwingungssensor vorbereitet.
Den Schwingungssensor an vorgegebener Stelle am Lagerträger befestigen.
Befestigung und elektrischer Anschluss erfolgt nach Angaben der Dokumentation
des Sensors.
82-5
81-99

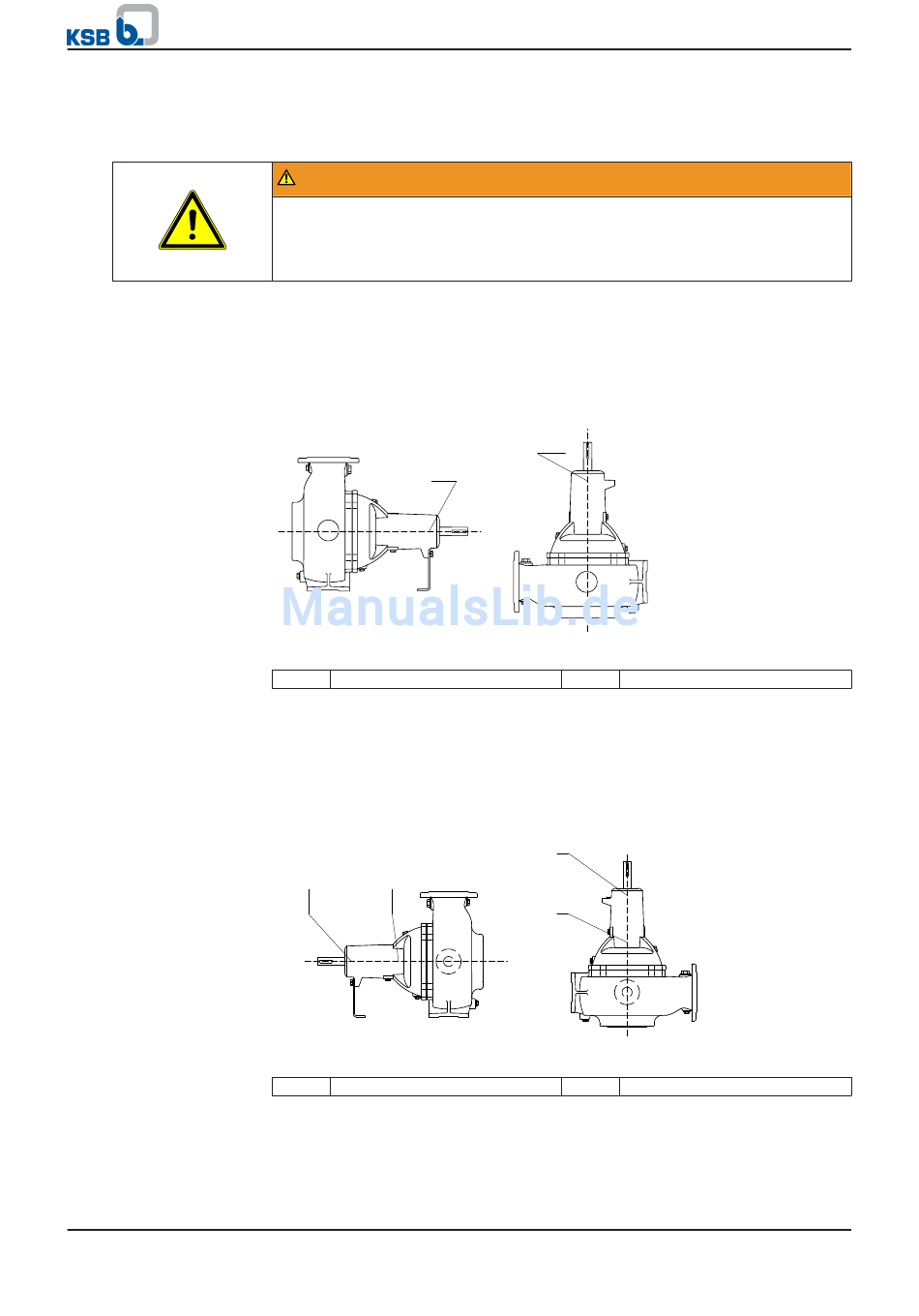

Abb. 9: Position des Schwingungssensors
82-5 Adapter
5.14 Temperaturmessgeräte anschließen
Die Pumpe ist optional für den Anschluss von Widerstandsthermometern vorbereitet.
Die Widerstandsthermometer an den vorgegebenen Stellen am Lagerträger
befestigen. Befestigung und elektrischer Anschluss erfolgt nach Angaben der
Dokumentation des Sensors.
692-01
692-02
(G 1/4)
(G 1/4)
Abb. 10: Positionen der Widerstandsthermometer
692-01 Temperaturmessgerät 1
Sewatec (60 Hz)
82-5
81-99
81-99 Elektroteil
692-02
(G 1/4)
692-01
(G 1/4)
692-02 Temperaturmessgerät 2
