6.6.6 Externe Abschaltung (EPO) anschließen
► Das Kabel mit Abstand zu den AC- und DC-Kabeln verle-
gen, um Störungen der Datenverbindung zu vermeiden.

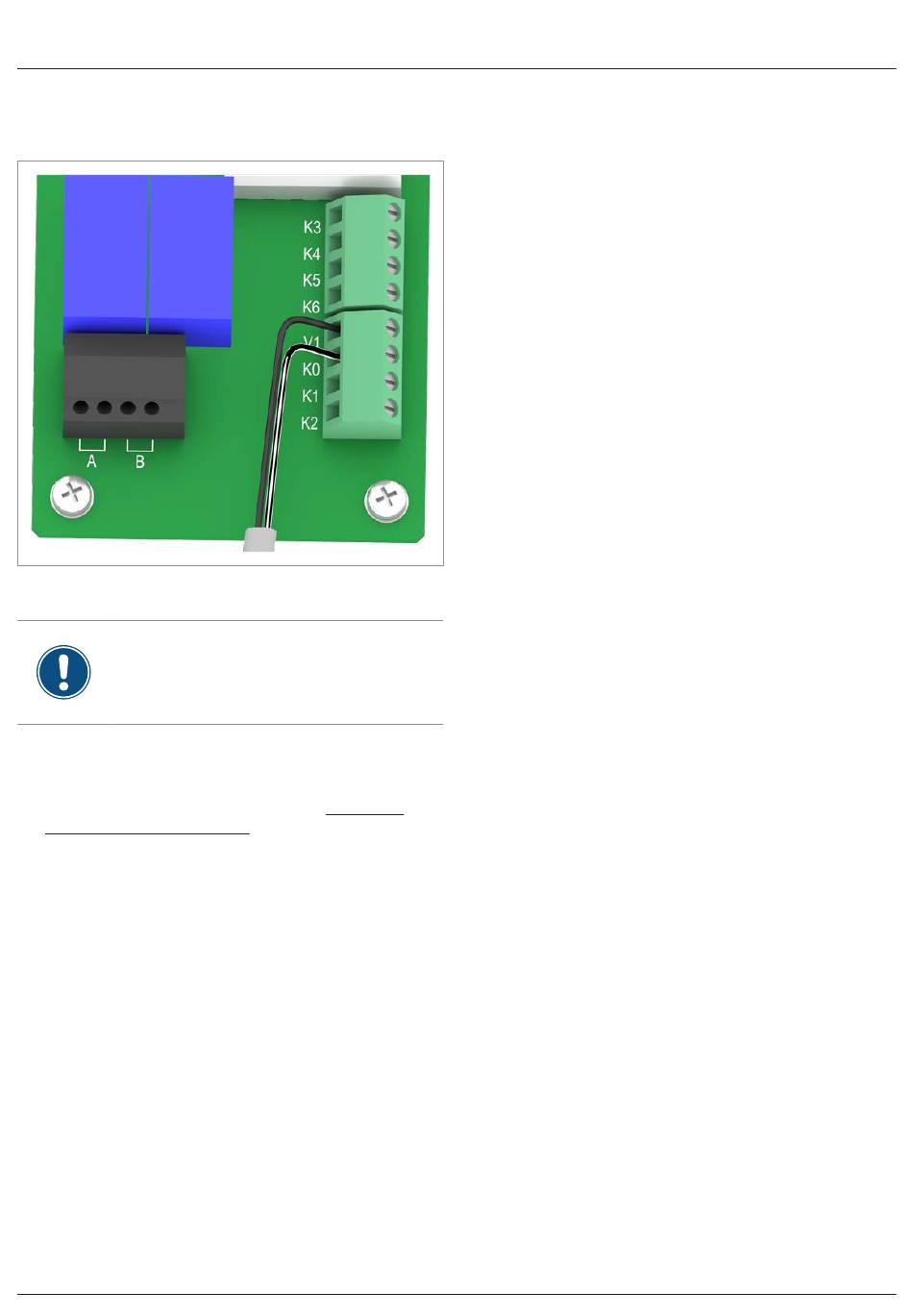

Abb. 6.8:
Anschluss einer externen Abschaltung
Die Farben der Drähte im Anschlussbeispiel
entsprechen einem Standard-CAT5-Kabel und
können bei anderen Kabeln abweichen. Für das
Funktionieren der Verdrahtung spielt die Farbe
keine Rolle.
1. Die Drähte an die Klemmen V1 und K0 anschließen.
2. Nach der Inbetriebnahme kann am Display des Wechsel-
richters das Relais für die externe Abschaltung als Öffner
oder Schließer eingestellt werdnen (siehe „8.3.9 EPO
(Externe Abschaltung)", S. 128).
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
6 Wechselrichter installieren
Kommunikationskarte anschließen
77
