5.7.3 Anschluss eines einzelnen DC-Strings

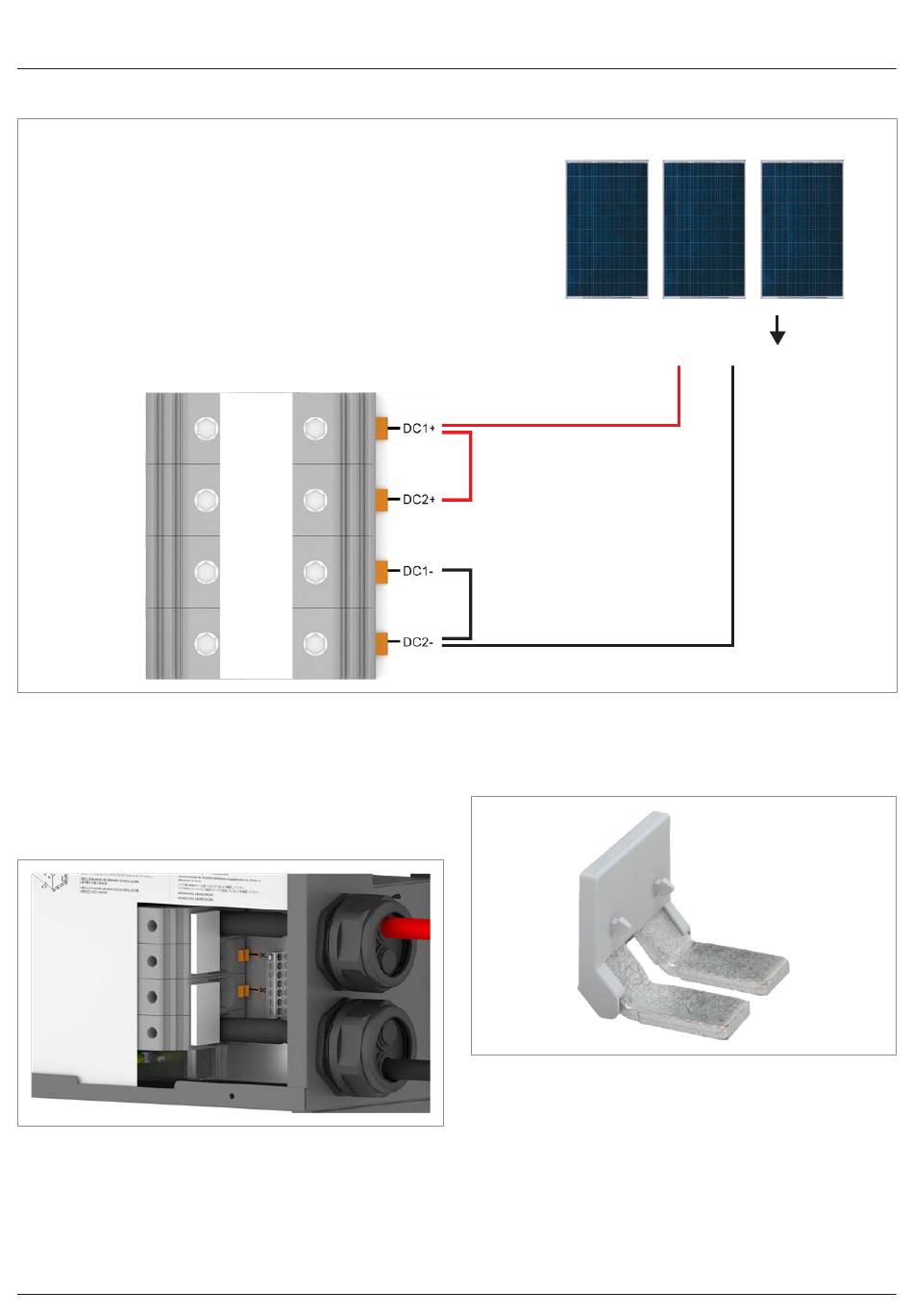

Abb. 5.34: Anschluss von eines einzelnen DC-Strings
Standardmäßig ist der M88H_121 (ST) für den Betrieb mit 2
DC-Strings ausgelegt, die an DC1 beziehungsweise DC2 ange-
schlossen werden.
Alternativ kann an den M88H_121 (ST) nur einzelner DC-String
angeschlossen werden.
Abb. 5.35: Anschluss eines einzelnen DC-Strings mit Einlege-
brücken
Dafür werden zusätzlich werden 2 Einlegebrücken (1) von
Phoenix-Contact benötigt (Phoenix-Bestellnummer EB 2-31/
UKH - 0201388 für UKH 150). Die Einlegebrücken sind nicht im
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
DC1 +
DC2 +
DC1 –
DC2 –
(1)
(1)
Lieferumfang enthalten und müssen separat im Handel bestellt
werden.
Einlegebrücke von Phoenix Contact
