5 Installation planen
DC-Anschluss (Solarmodule)
Parallel angeschlossene DC-Eingänge

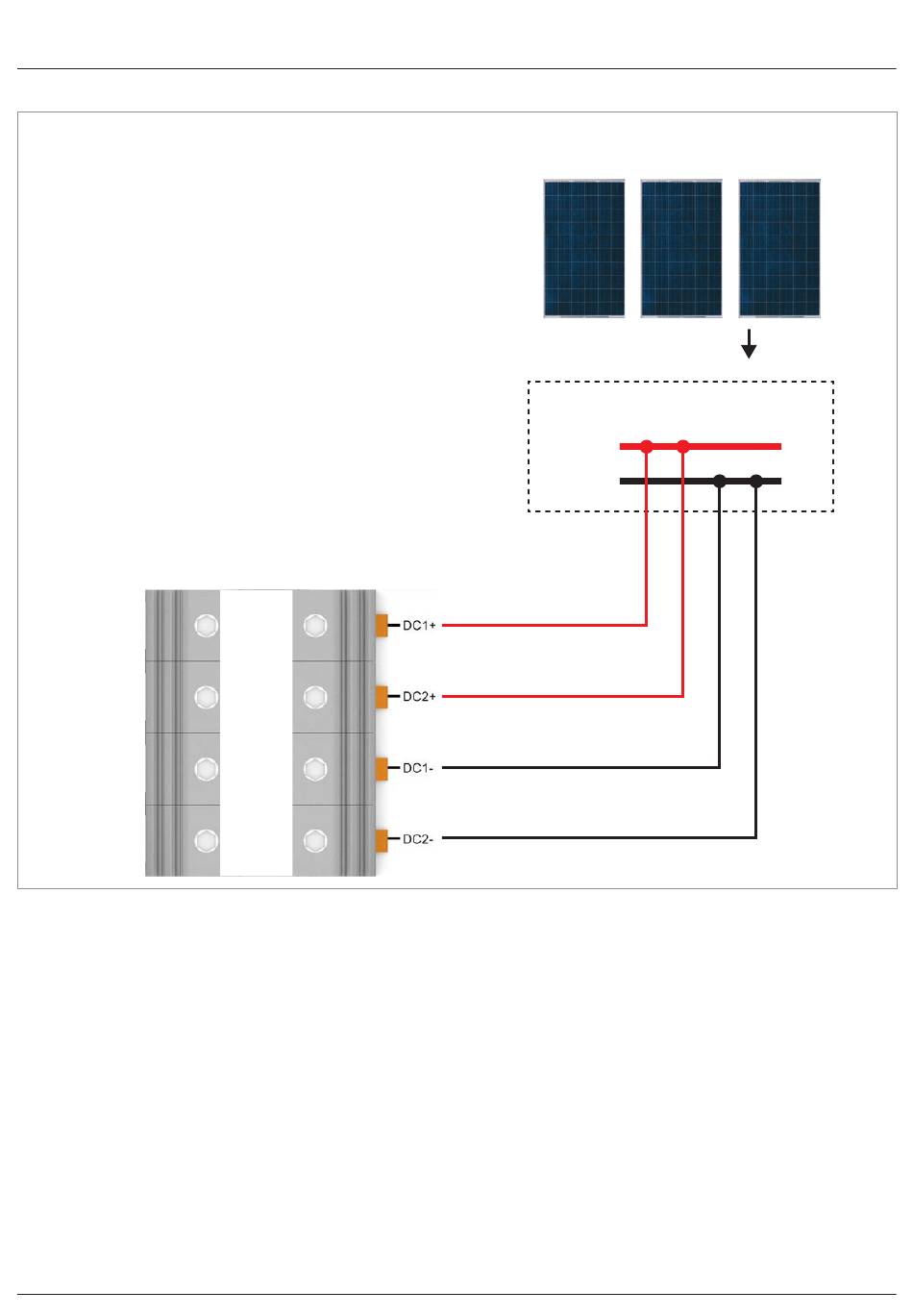

Abb. 5.33: Anschluss von zwei DC-Strings, parallel angeschlos-
sen
Die Solarmodulstränge werden in einem Verteilerkasten zusam-
mengeführt und anschließend die DC-Kabel an DC1 und DC2
angeschlossen. MPP-Tracker 1 regelt alle Solarmodulstränge,
MPP-Tracker 2 wird nicht benutzt.
Damit lassen sich nur symmetrisch ausgelegte DC-Eingänge
realisieren.
Diese Variante der DC-Verkabelung ist für geerdete Solarmo-
dule zwingend vorgeschrieben.
40
DC1 +
DC2 +
DC1 –
DC2 –
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
Solarmodule
DC-Verkabelung
Verteilerkasten
+
–
