6 Wechselrichter installieren
Kommunikationskarte anschließen

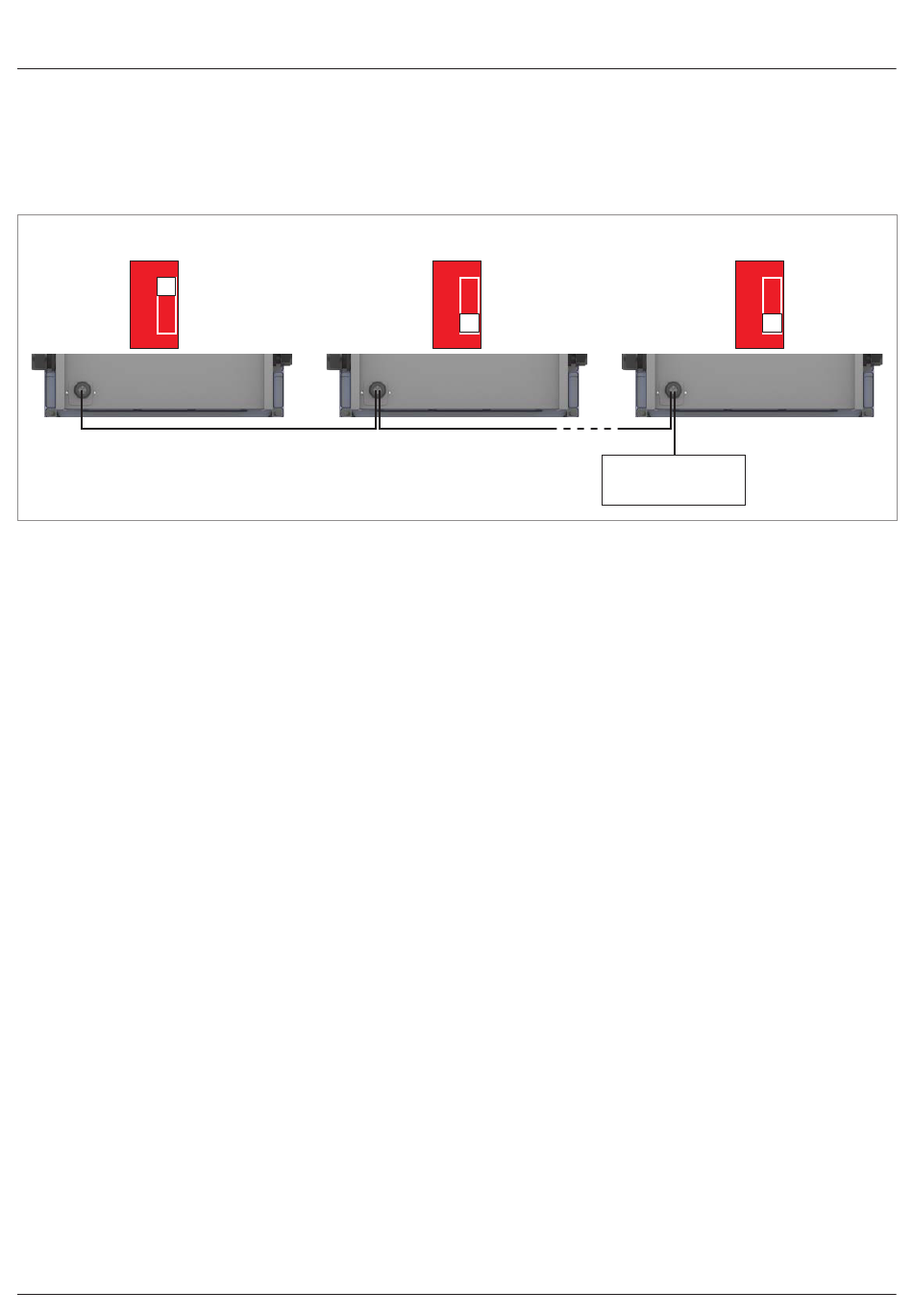

Anschlussplan für mehrere Wechselrichter
► Wenn der Datenlogger keinen integrierten RS485-Ab-
schlusswiderstand hat, den RS485-Abschlusswiderstand
am ersten Wechselrichter einschalten.
► Während der Inbetriebnahme an jedem Wechselrichter eine
andere Wechselrichter-ID einstellen.
Abschlusswiderstand = ON (EIN)
ON
1 2
68
Abschlusswiderstand = OFF (AUS)
ON
1 2
RS485
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
Abschlusswiderstand = OFF (AUS)
ON
1
...
Datenlogger
(1)
2
