4.5

AC-seitige Komponenten

Über die AC-seitigen Komponenten wird der Wechselrichter mit
dem öffentlichen Netz verbunden.
4.5.1 AC-Kabeldurchführung

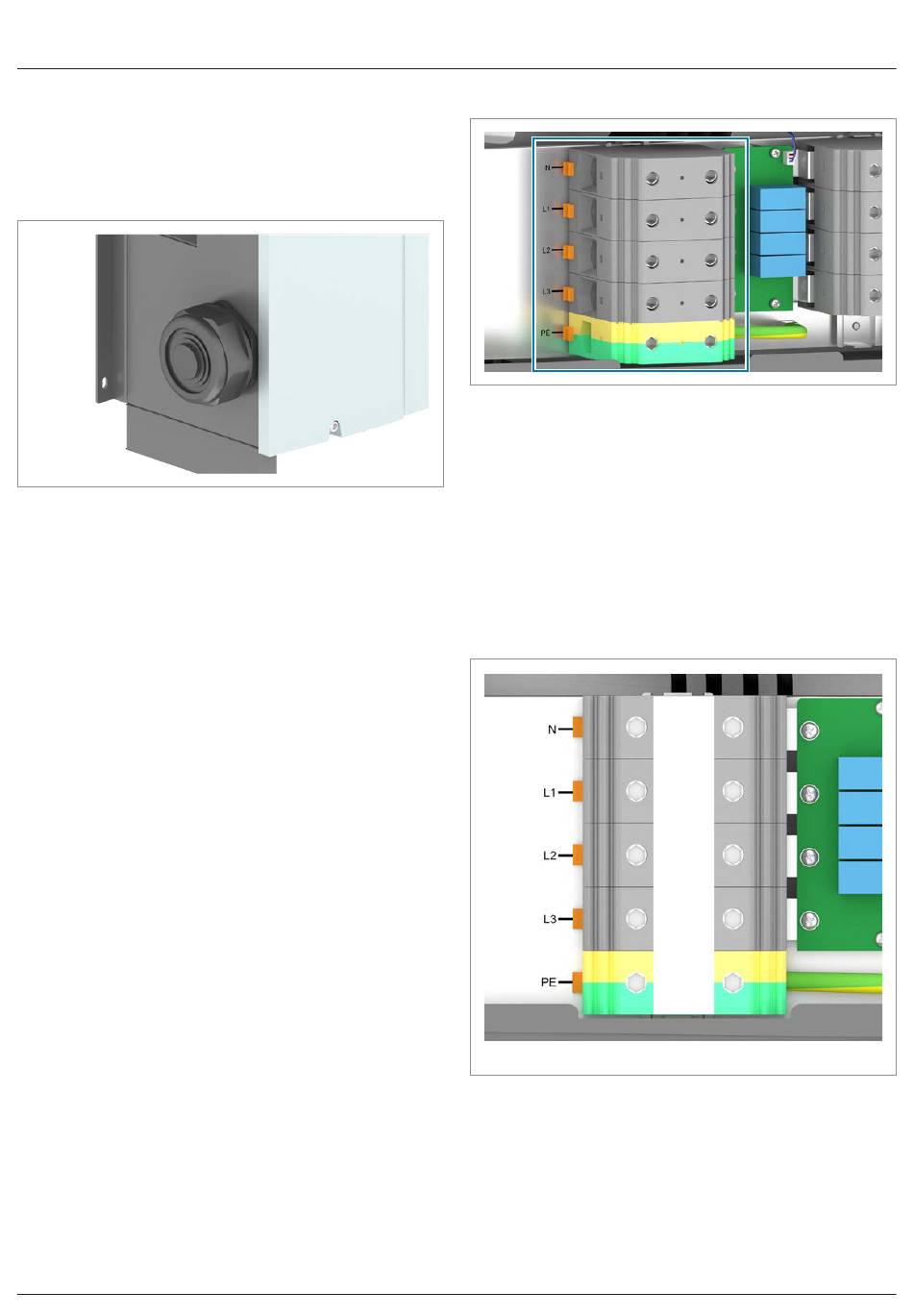

Abb. 4.9: Position der AC-Kabeldurchführung
Der Wechselrichter hat 1 AC-Kabelverschraubung mit 1 Kabel-
durchführung.
Der M88H_121 ist mit zwei verschiedenen AC-Kabelverschrau-
bungen ausgeliefert worden. Diese sind für unterschiedliche
Kabeldurchmesser ausgelegt. Falls die mit Ihrem Wechselrich-
ter gelieferte AC-Kabelverschraubung nicht für den von Ihnen
verwendeten Kabeldurchmesser passt, können Sie bei Delta
eine neue AC-Kabelverschraubung bestellen.
Min./max. Kabeldurchmesser:
Variante A
Variante B
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09

4.5.2 AC-Klemmenblock

Abb. 4.10: Position des AC-Klemmenblocks
An den AC-Klemmenblock können dreiphasige Netze mit und
ohne Neutralleiter angeschlossen werden.
Typ
Min./max. Drahtquerschnitt
●
●
●
39,8 ... 65,8 mm
23,9 ... 65,9 mm
Abb. 4.11: Phasenbelegung des AC-Klemmenblocks
Kupfer (starr)
Kupfer (flexibel)
Aluminium
L1
L2
L3
PE
4 Produktübersicht
AC-seitige Komponenten
Phoenix Contact UKH 150
35 ... 150 mm
2
50 ... 150 mm
2
120 / 150 mm (sektorförmig,
2
eindrähtig);
andere Querschnitte nur mit
Al-Cu-Pressverbindern
N
