6 Wechselrichter installieren
Kommunikationskarte anschließen
6.6.5 Rundsteuerempfänger anschließen
► Das Kabel mit Abstand zu den AC- und DC-Kabeln verle-
gen, um Störungen der Datenverbindung zu vermeiden.
Leistungsbegrenzung auf:
0%
30%
60%
100%
Rundsteuerempfänger
R 4
R 3
R 2
R 1

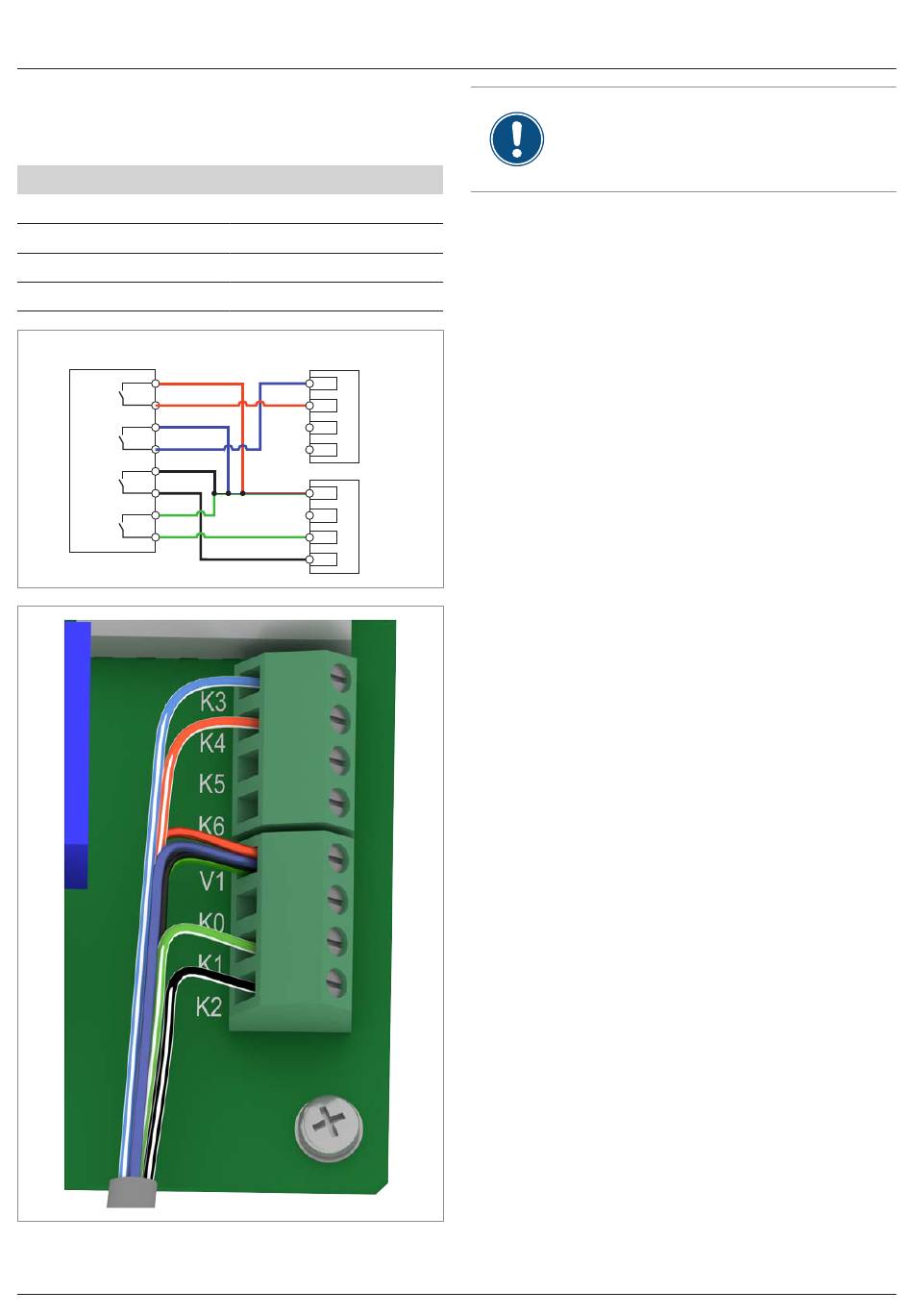

Abb. 6.7:
Anschluss eines Rundsteuerempfängers
76
Kurzschließen
Klemme V1 und K1
Klemme V1 und K2
Klemme V1 und K3
Klemme V1 und K4
Digitale Eingänge
K3
K4
K5
K6
V1
K0
K1
K2
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
Die Farben der Drähte im Anschlussbeispiel
entsprechen einem Standard-CAT5-Kabel und
können bei anderen Kabeln abweichen. Für das
Funktionieren der Verdrahtung spielt die Farbe
keine Rolle.
► Die Drähte entsprechend des Schaltplans anschließen.
