DC-seitige Komponenten

4.4 DC-seitige Komponenten
Über die DC-seitigen Komponenten wird der Wechselrichter mit
den Solarmodulen verbunden.
4.4.1 DC-Kabeldurchführungen

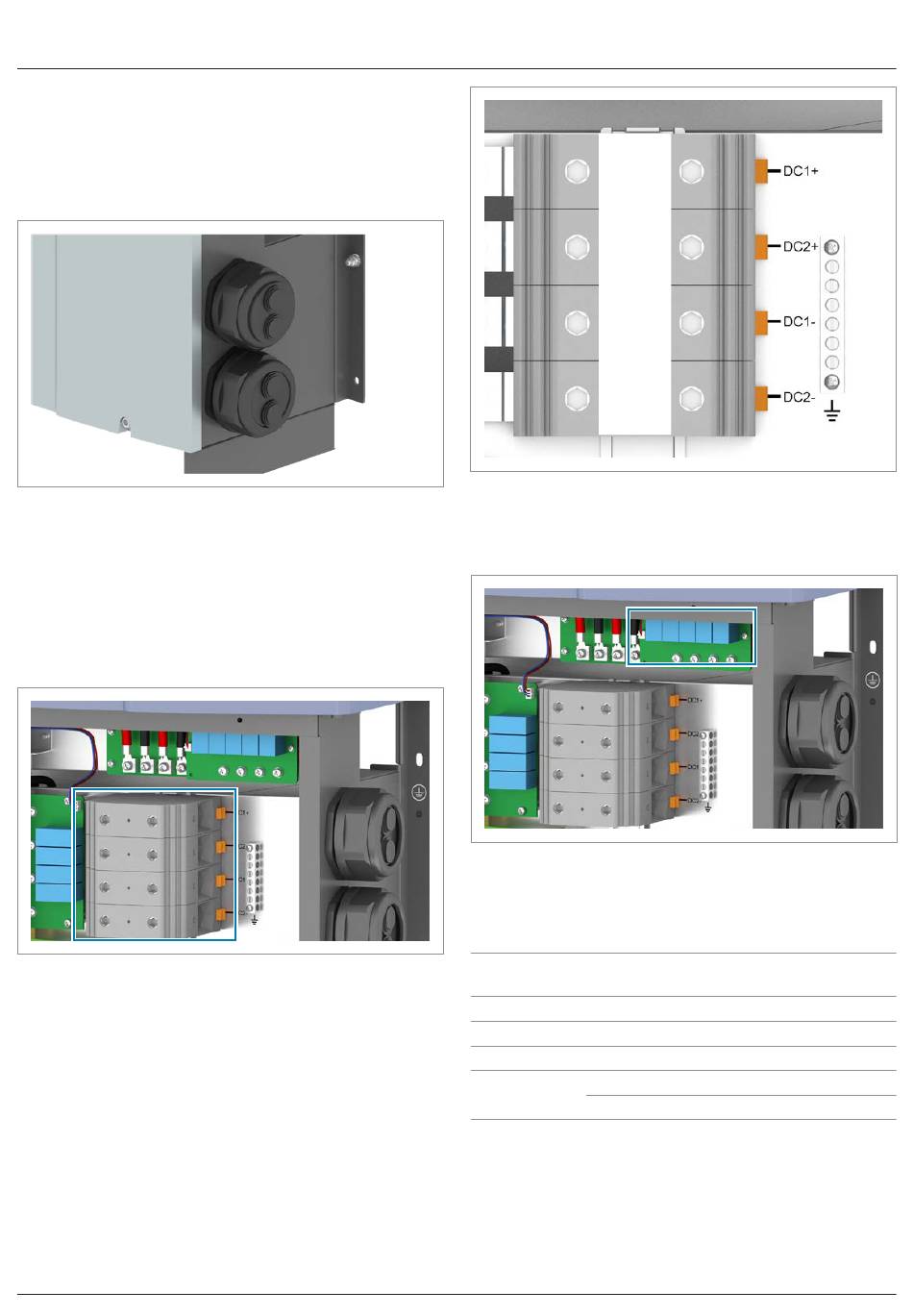

Abb. 4.5: Position der DC-Kabeldurchführungen
Der Wechselrichter hat 2 DC-Kabelverschraubungen mit je 2
Kabeldurchführungen.
Min./max. Kabeldurchmesser

4.4.2 DC-Klemmenblock

Abb. 4.6: Position des DC-Klemmenblocks
An den DC-Klemmenblock können zwei Solarmodulstränge
angeschlossen werden.
Typ
Min./max. Drahtquerschnitt
● Kupfer (starr)
● Kupfer (flexibel)
● Aluminium
16
12,4 ... 25,7 mm
Phoenix Contact UKH 150
35 ... 150 mm
2
50 ... 150 mm
2
120 / 150 mm (sektorförmig,
2
eindrähtig);
andere Querschnitte nur mit
Al-Cu-Pressverbindern
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
DC1 +
DC2 +
DC1 –
DC2 –
Abb. 4.7: Pin-Belegung des DC-Klemmenblocks
4.4.3 DC-Überspannungsableiter
Abb. 4.8: Position der DC-Überspannungsableiter
Der Wechselrichter hat austauschbare Überspannungsableiter
Typ 2 auf der DC-Seite. Die Überspannungsableiter schützen
den Wechselrichter vor zu hohen Spannungen.
Sichuan Zhongguang Lightning Protection
Hersteller
Technologies Co., Ltd
Typ Typ 2 OCM gemäß EN 50539-11
Strom I 10 kA (8/20 µs)
n
Strom I 20 kA (8/20 µs)
max
1.175 V
DC
Spannung U
P
895 V
AC RMS
