5 Installation planen
DC-Anschluss (Solarmodule)
5.7.1 Symmetrische und asymmetrische Ausle-
gung der DC-Eingänge
Der Wechselrichter hat pro DC-Eingang (DC1 und DC2) einen
MPP-Tracker. Ein MPP-Tracker ist eine automatische Funktion,
die kontinuierlich nach dem Arbeitspunkt mit der höchstmögli-
chen Momentanleistung sucht.
Die beiden MPP-Tracker arbeiten unabhängig voneinander, der
optimale Arbeitspunkt wird also für DC1 und DC2 getrennt ein-
gestellt. Damit können die Solarmodulstränge an DC1 und DC2
eine unterschiedliche Ausrichtung oder Dimensionierung haben.
Ein typisches Verwendungsbeispiel ist ein Gebäude mit Sattel-
dach, bei dem die Dächer nach Ost und West ausgerichtet sind.
Variante 1: Symmetrische Auslegung der DC-Eingänge
Die Gesamteingangsleistung ist gleichmäßig (50%/50%) auf
DC1 und DC2 verteilt.
Variante 2: Asymmetrische Auslegung der DC-Eingänge
Wenn die Solarmodulstränge an DC1 und DC2 gleich aus-
gerichtet sind, also alle Solarmodule ihr Tagesmaximum an
Leistung zum gleichen Zeitpunkt erreichen, kann die maximal
erlaubte Gesamteingangsleistung im Bereich 60%/40% bis
40%/60% auf DC1 und DC2 verteilt werden. Es ist zum Beispiel
auch eine Verteilung 55%/45% oder 47%/53% möglich.
Die Prozentangaben beziehen sich immer auf den Momentan-
wert der Eingangsleistung. Dadurch ist es bei unterschiedli-
cher Ausrichtung der Solarmodulstränge möglich, auf beiden
Dächern bis zu 60% der maximalen Eingangsleistung zu instal-
lieren. Man nutzt dann den Effekt, dass die Solarmodulestränge
an DC1 und DC2 ihr Maximum zu unterschiedlichen Tageszei-
ten erreichen, die erlaubte maximale Gesamtleistung also nicht
überschritten wird.
kW
Osten
7:00

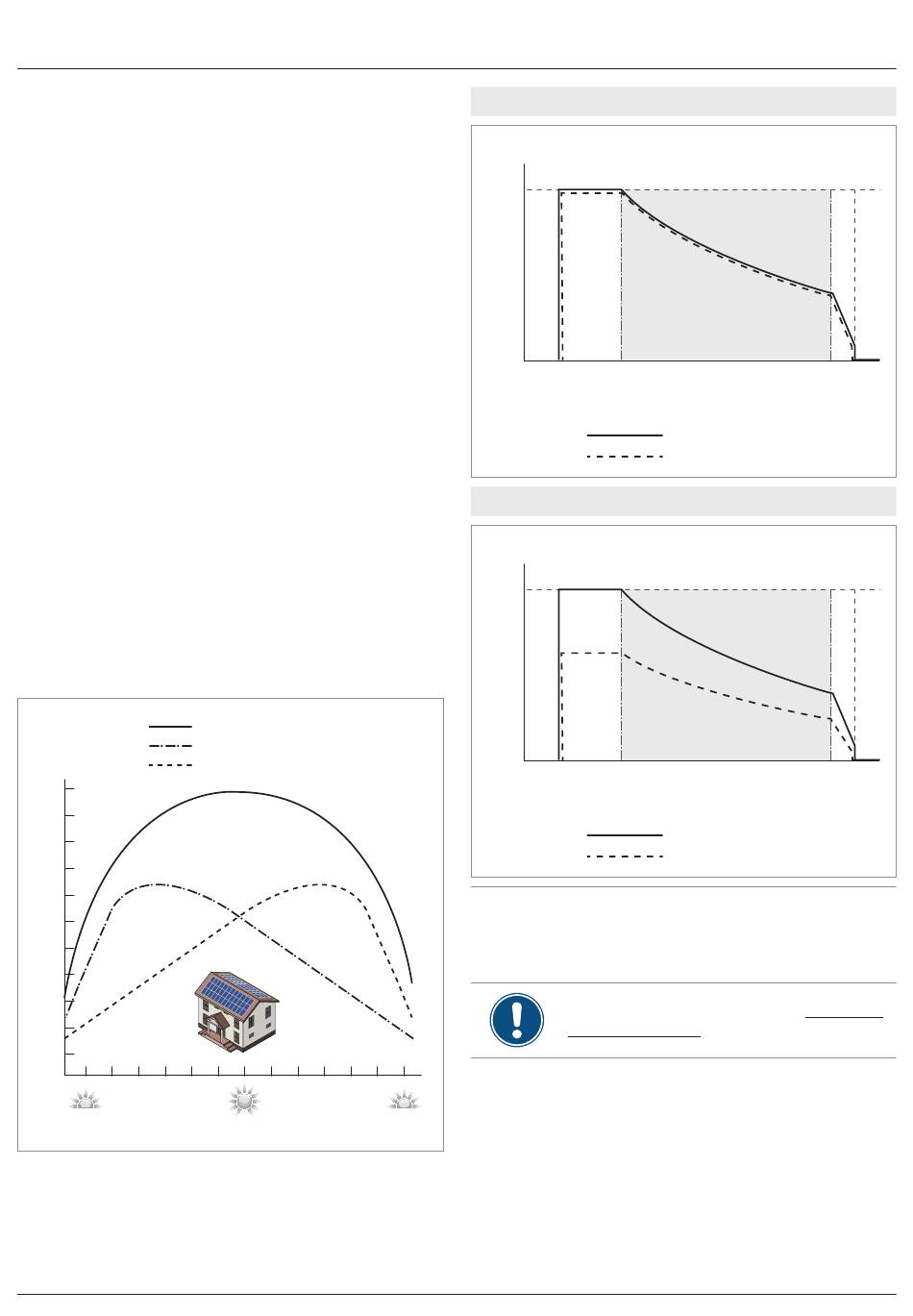

Abb. 5.30: Konzept eines Systems mit 2 MPP-Trackern bei
asymmetrischer Auslegung der DC-Eingänge
38
Gesamt
Ostdach
Westdach
Westen
13:00
Symmetrische Auslegung
Eingangsstrom
I max
U startup
Asymmetrische Auslegung
Eingangsstrom
I max
U startup
Abb. 5.31: I-U-Kennlinien für symmetrische und asymmetrische
Auslegung der DC-Eingänge (Prinzipdarstellung)
19:00
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
Max. Leistung MPPT Bereich
Eingangsspannung
Eingangsstrom DC 1
Eingangsstrom DC 2
Max. Leistung MPPT Bereich
Eingangsspannung
Eingangsstrom DC 1
Eingangsstrom DC 2
Für Ströme und Spannungen siehe „14. Techni-
sche Daten", S. 230.
U max
U max
