12.3 Das Leistungsmodul austauschen

12.3.1 Kurzübersicht der Arbeitsschritte
1. „12.3.3 Vorbereitende Arbeiten", S. 199
2. „12.3.4 Interne Kabel trennen", S. 202
3. „12.3.5 Altes Leistungsmodul demontieren", S. 204
4. „12.3.6 Neues Leistungsmodul montieren", S. 208
5. „12.3.7 Neues Leistungsmodul anschließen", S. 214
12.3.2 Benötigte Werkzeuge
3
Neben Standardwerkzeugen wie Schraubendreher, Maulschlüs-
sel und Steckschlüssel in verschiedenen Größen werden für die
Arbeiten am Wechselrichter folgende Werkzeuge benötigt:
● Spannungsmesser zum Prüfen der Spannungsfreiheit im
Anschlusskasten
● M6 Inbussschlüssel (Innensechskant) zum Öffnen der Ab-
deckung des Anschlusskastens
● M12 Ösenschrauben zum Anheben des Wechselrichters
● Flaschenzug oder kleiner Kran zum Anheben des Wechsel-
richters (Gewicht des Wechselrichters beachten!)

12.3.3 Vorbereitende Arbeiten

Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
12 Wechselrichter austauschen
Das Leistungsmodul austauschen
1. Um den Wechselrichter spannungslos zu schalten, die
Trennschalter zwischen Wechselrichter und Netzan-
schlusspunkt sowie Wechselrichter und Solarmodulen
öffnen.
Alle Trennschalter gegen versehentliches Wiedereinschal-
ten sichern.

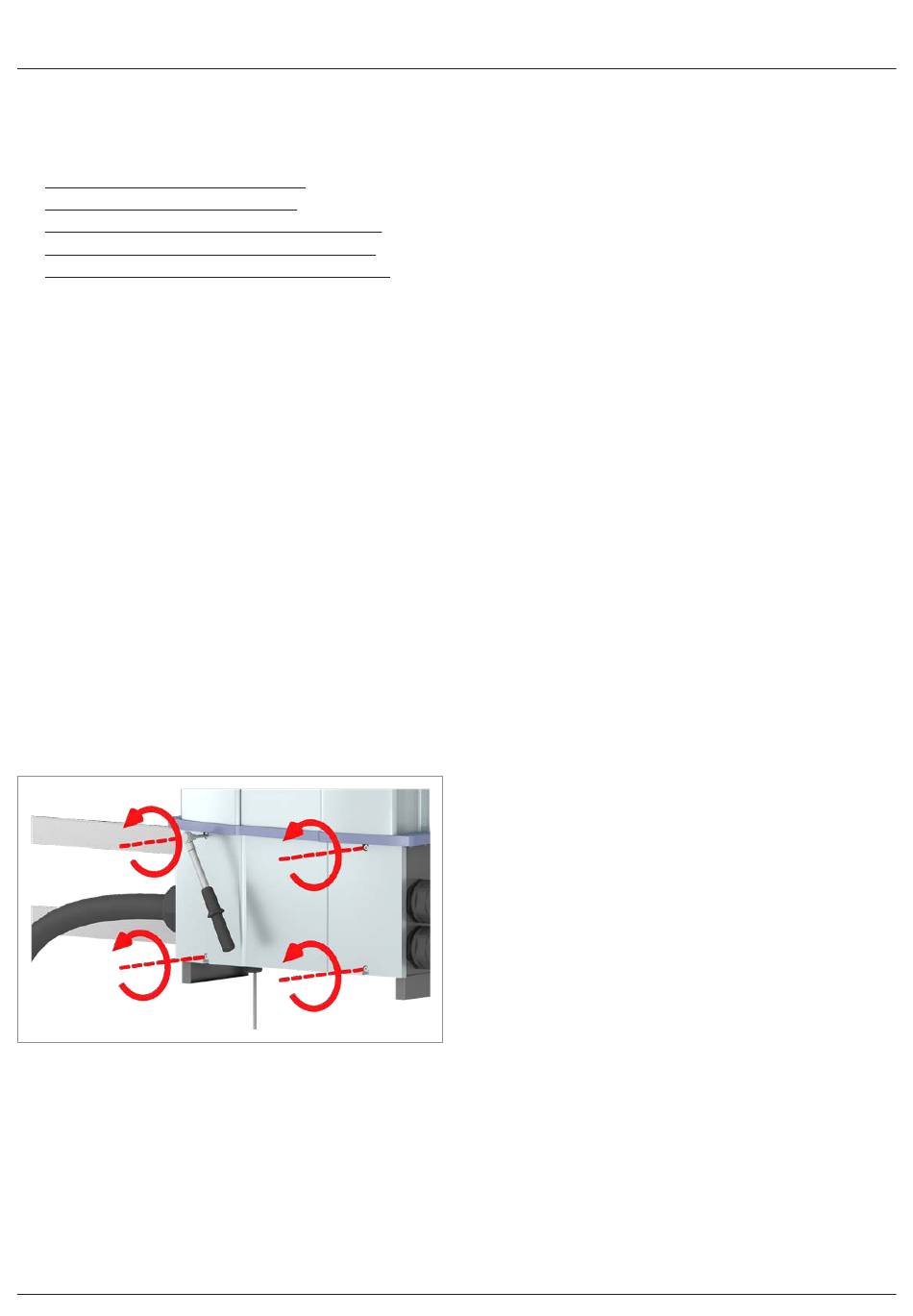

2. Die Abdeckung des Anschlusskastens abschrauben und
entfernen.
199
