4 Produktübersicht
Kommunikationsanschluss
4.5.3 AC-Überspannungsableiter

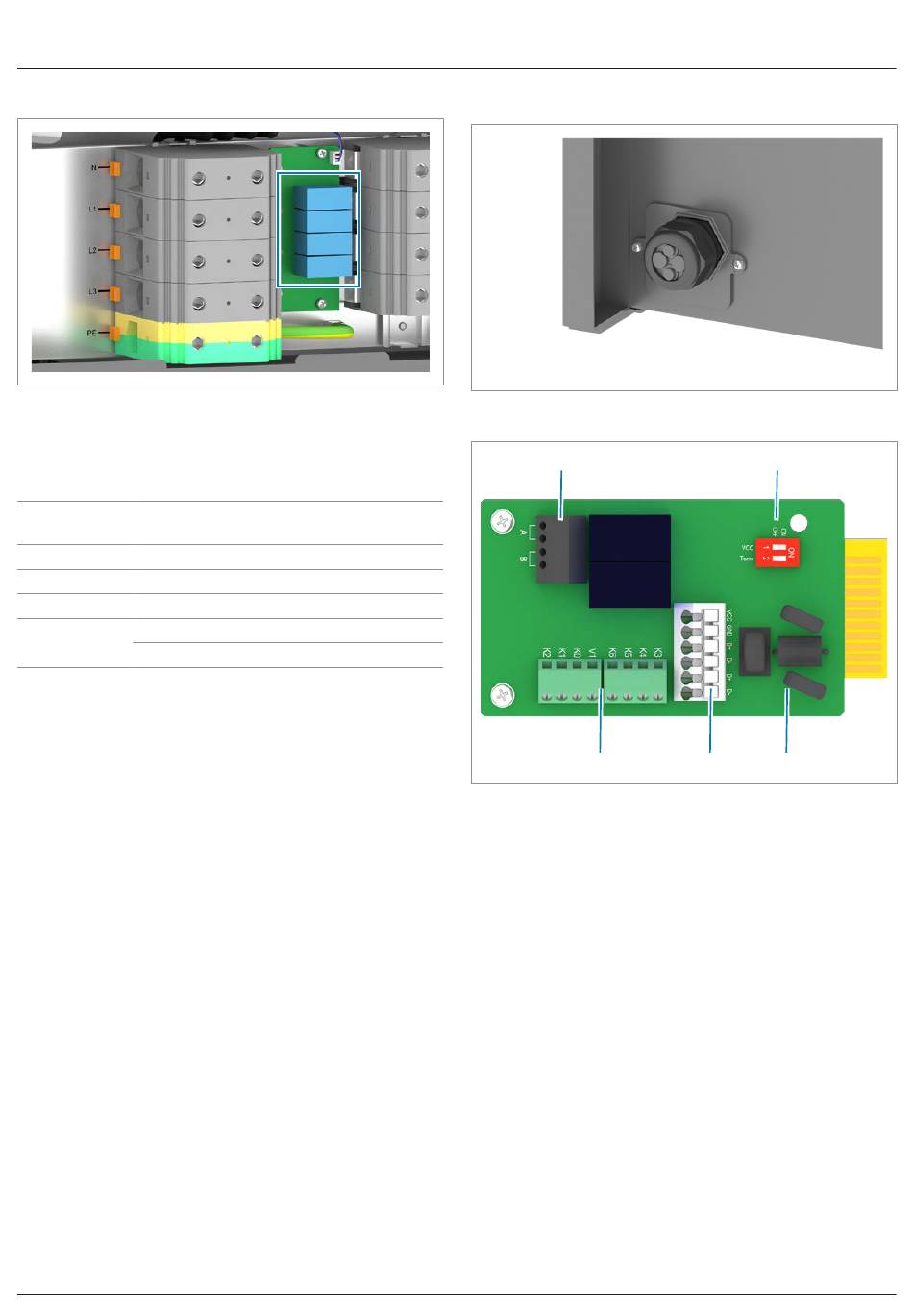

Abb. 4.12: Position der AC-Überspannungsableiter
Der Wechselrichter hat austauschbare Überspannungsableiter
Typ 2 auf der AC-Seite. Die Überspannungsableiter schützen
den Wechselrichter vor zu hohen Spannungen.
Sichuan Zhongguang Lightning Protection
Hersteller
Technologies Co., Ltd
Typ
Typ 2 OCM gemäß EN 50539-11
Strom I
10 kA (8/20 µs)
n
Strom I
20 kA (8/20 µs)
max
1.175 V
DC
Spannung U
P
895 V
AC RMS
18
4.6
Kommunikationsanschluss
Abb. 4.13: Position des Kommunikationsanschlusses
1
Abb. 4.14: Komponenten der Kommunikationskarte
1 Potenzialfreie Kontakte (Klemmenblock)
2 DIP-Schalter für RS485-Abschlusswiderstand
3 Digitale Eingänge und Externe Abschaltung (Klemmen-
block)
4 RS485 und VCC (Klemmenblock)
5 Schutz gegen elektromagnetische Störungen (EMI)
Der Wechselrichter hat 1 Kabelverschraubung für den Kommu-
nikationsanschluss mit folgenden Kabeldurchführungen:
2 Kabeldurchführungen für 10 mm Kabeldurchmesser
2 Kabeldurchführungen für 7,2 mm und 8,7 mm Kabeldurch-
messer (für 8,7 mm Kabeldurchmesser muss der kleine
Gummieinsatz entfernt werden)
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
3
4
2
5
