5.7.2 Anschluss von zwei DC-Strings

Der Wechselrichter kann mit separat oder parallel angeschlos-
senen DC-Eingängen verwendet werden. Welche Variante
verwendet werden kann (oder muss) hängt davon ab, ob die
Solarmodule geerdet sind oder nicht.
Es müssen immer beide DC-Eingänge ange-
schlossen sein!
Separat angeschlossene DC-Eingänge

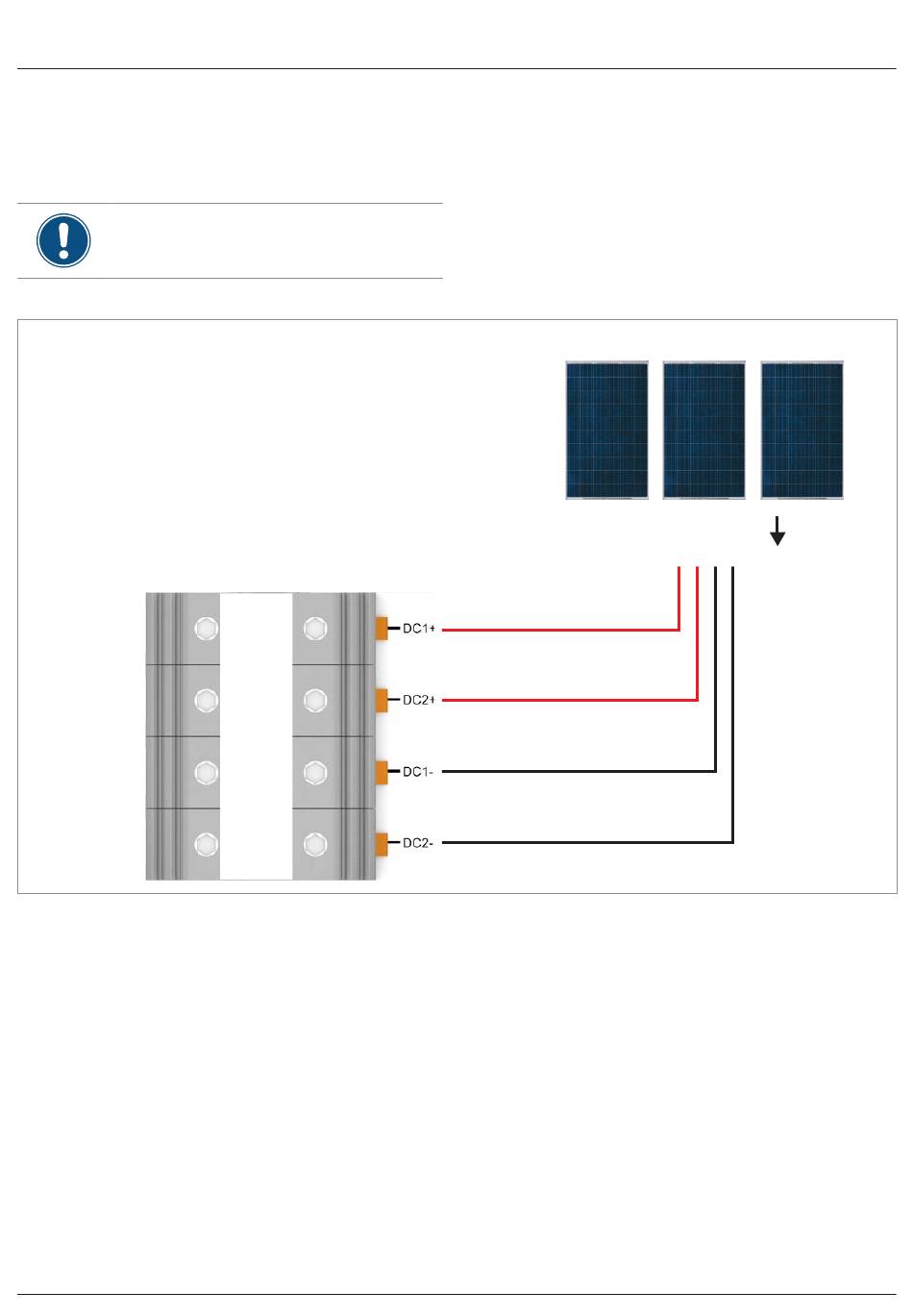

Abb. 5.32: Anschluss von zwei DC-Strings, separat angeschlos-
sen
Die Solarmodulstränge für DC1 und DC2 werden getrennt
angeschlossen. Ein MPP-Tracker regelt die Solarmodulstränge
an DC1, der andere MPP-Tracker regelt die Solarmodulstränge
an DC2.
Damit lassen sich symmetrisch und asymmetrisch ausgelegte
DC-Eingänge realisieren.
Diese Variante der DC-Verkabelung kann für geerdete Solarmo-
dule nicht verwendet werden.
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
DC1 +
DC2 +
DC1 –
DC2 –
5 Installation planen
DC-Anschluss (Solarmodule)
Solarmodule
DC-Verkabelung
