Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
6 Wechselrichter installieren
Beim Biegen und Verdrehen des Kabels bzw.
der Leiter immer die Vorgaben des Kabelherstel-
lers befolgen, um eine Beschädigung der Leiter
oder der Isolierung zu vermeiden.

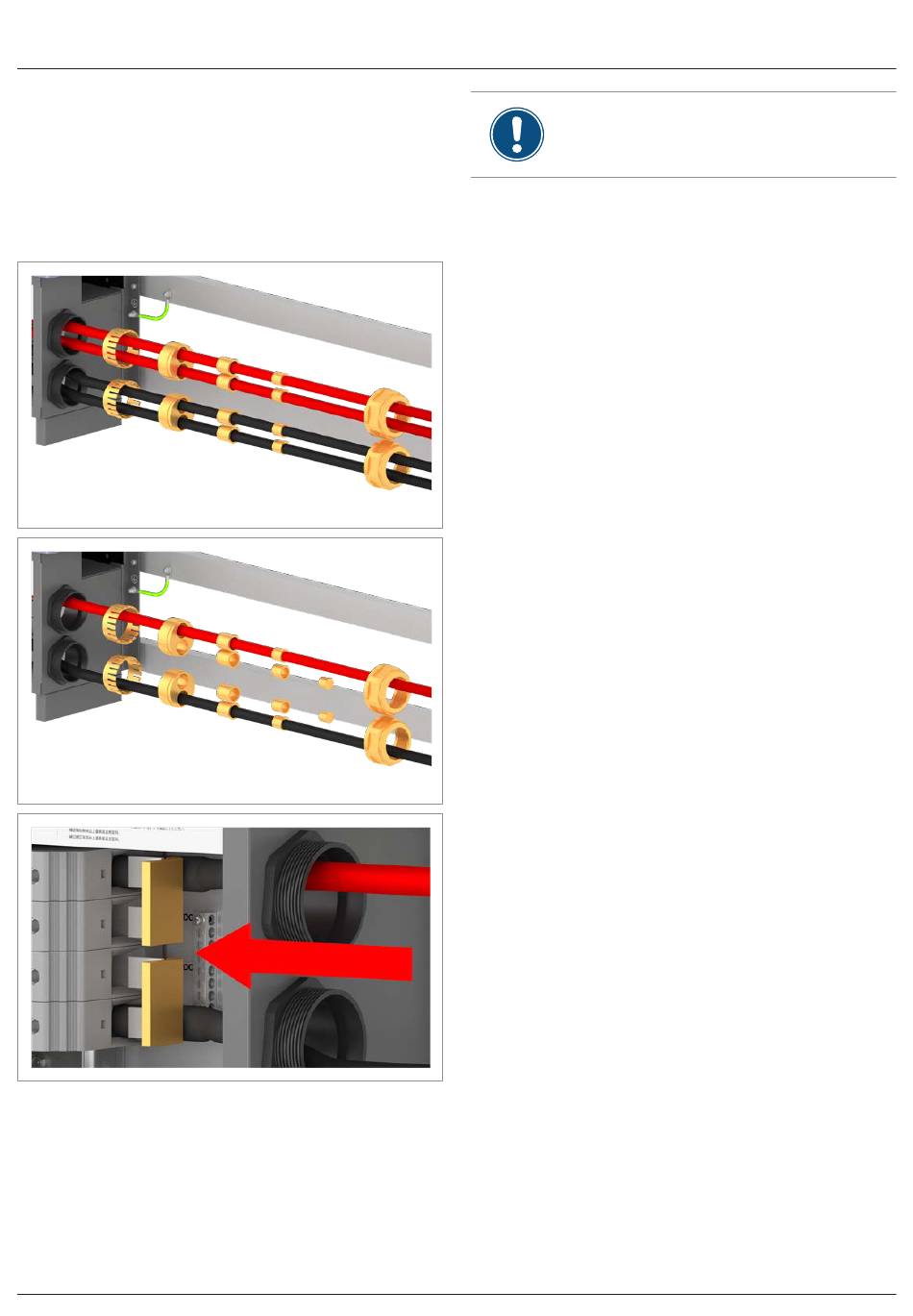

3. Die abisolierten DC-Kabel durch alle benötigten Teile der
DC-Kabelverschraubungen und die DC-Kabeldurchfüh-
rung ziehen.
Bei Anschluss von 2 DC-Strings die Kabel wie im Bild links
gezeigt verlegen.
Bei Anschluss eines einzelnen DC-Strings die Kabel wie
im Bild links gezeigt verlegen.
Die nicht benutzten Öffnungen der DC-Kabelverschrau-
bungen mit den Dichtungen verschließen.
4. Bei Anschluss eines einzelnen DC-Strings die Einlegebrü-
cken einsetzen.
5. Die DC-Kabel in die entsprechenden Klemmen des DC-
Klemmenblocks stecken und festschrauben (Drehmoment
25 ... 30 Nm).
Solarmodule (DC) anschließen
