5.7.5 Anschluss an geerdete Solarmodule

Bei geerdeten Solarmodulen müssen die DC-Eingänge parallel
angeschlossen sein.
Zwischen der Verbindung zum Netz und dem AC-Anschluss
jedes Wechselrichters einen Trenntransformator anschließen.
Nach der Inbetriebnahme am Display des Wechselrichters
die Isolationsüberwachung einstellen, siehe „8.3.2 Isolation",
S. 110.

AC-Verkabelung

Netz
3-phasig
230/400 V
AC
277/480 V
AC
∆ oder Y
Trenntransformator
Wechselrichter
230/400 V
AC
277/480 V
AC

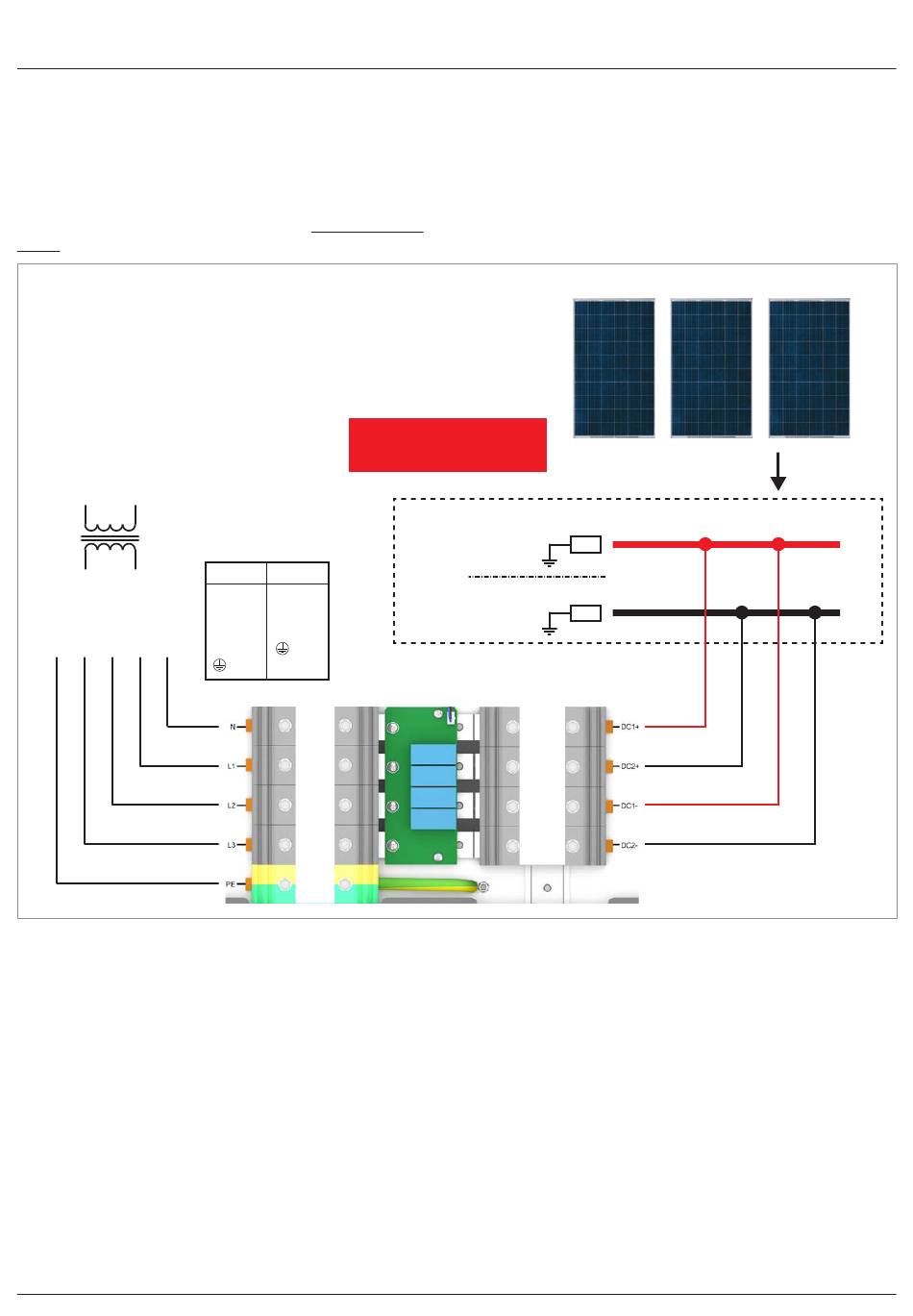

Abb. 5.37: Systemdesign bei Verwendung von geerdeten Solar-
modulen
Installations- und Betriebshandbuch für Solar-Wechselrichter M88H_121 (ST) Produktversion J EU V1 DE 2018-07-09
geschaltete DC-Eingänge geschaltete DC-Eingänge
3P4W 3P3W
1 - L1 1 - L1
2 - L2 2 - L2
3 - L3 3 - L3
4 - N - PE
5 - PE
N
L1
L2
L3
PE
Nur parallele
NUR parallel NUR parallel
DC-Eingänge
Positiv geerdet
ODER
Negativ geerdet
DC1 +
DC2 +
DC1 –
DC2 –
5 Installation planen
DC-Anschluss (Solarmodule)
Solarmodule

DC-Verkabelung

Verteilerkasten
Z
Z
+
–
