Tastgradmessungen

Tastgrad ist der Prozentsatz von Zeit (Impulsdauer zu
Impulsperiodendauer), währenddem ein Signal oberhalb
oder unterhalb eines Triggerpegels liegt (siehe
Abbildung 9). Der Tastgradmodus ist zum Messen von
"Aus"-Zeit oder "Ein"-Zeit der Logik und Schaltsignalen
optimiert. Systeme wie elektronische
Kraftstoffeinspritzsysteme und unterbrechungsfreie
Stromversorgungen werden durch Impulse variierender
Breite gesteuert, die durch Messen des Tastgrads geprüft
werden können.
Zur Messung von Tastgrad wird das Messgerät zur
Messung von Frequenzen eingerichtet und dann ein
zweites Mal auf Hz gedrückt. Wie bei der
Frequenzfunktion kann auch hier die Steigung für den
+Flanke
Triggerpunkt
-Flanke
Triggerpunkt
30% Über
+Flanke
100%

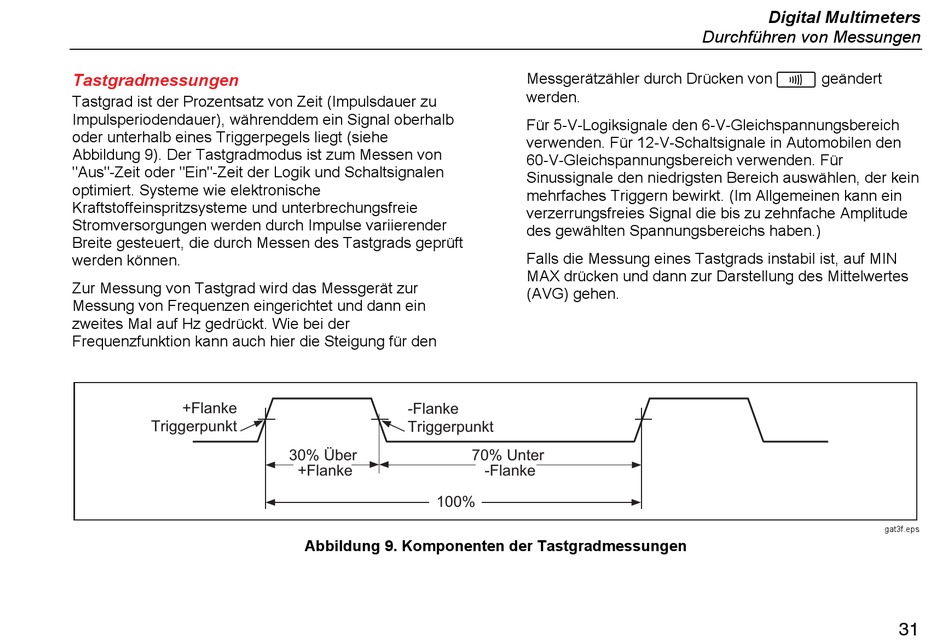

Abbildung 9. Komponenten der Tastgradmessungen
Messgerätzähler durch Drücken von  geändert
werden.
Für 5-V-Logiksignale den 6-V-Gleichspannungsbereich
verwenden. Für 12-V-Schaltsignale in Automobilen den
60-V-Gleichspannungsbereich verwenden. Für
Sinussignale den niedrigsten Bereich auswählen, der kein
mehrfaches Triggern bewirkt. (Im Allgemeinen kann ein
verzerrungsfreies Signal die bis zu zehnfache Amplitude
des gewählten Spannungsbereichs haben.)
Falls die Messung eines Tastgrads instabil ist, auf MIN
MAX drücken und dann zur Darstellung des Mittelwertes
(AVG) gehen.
70% Unter
-Flanke
