MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
8 Beschreibung MSH Basic-FUBO-E-R3 (R2, R5) und MSH Basic-MB-R3 (R2,
R5)

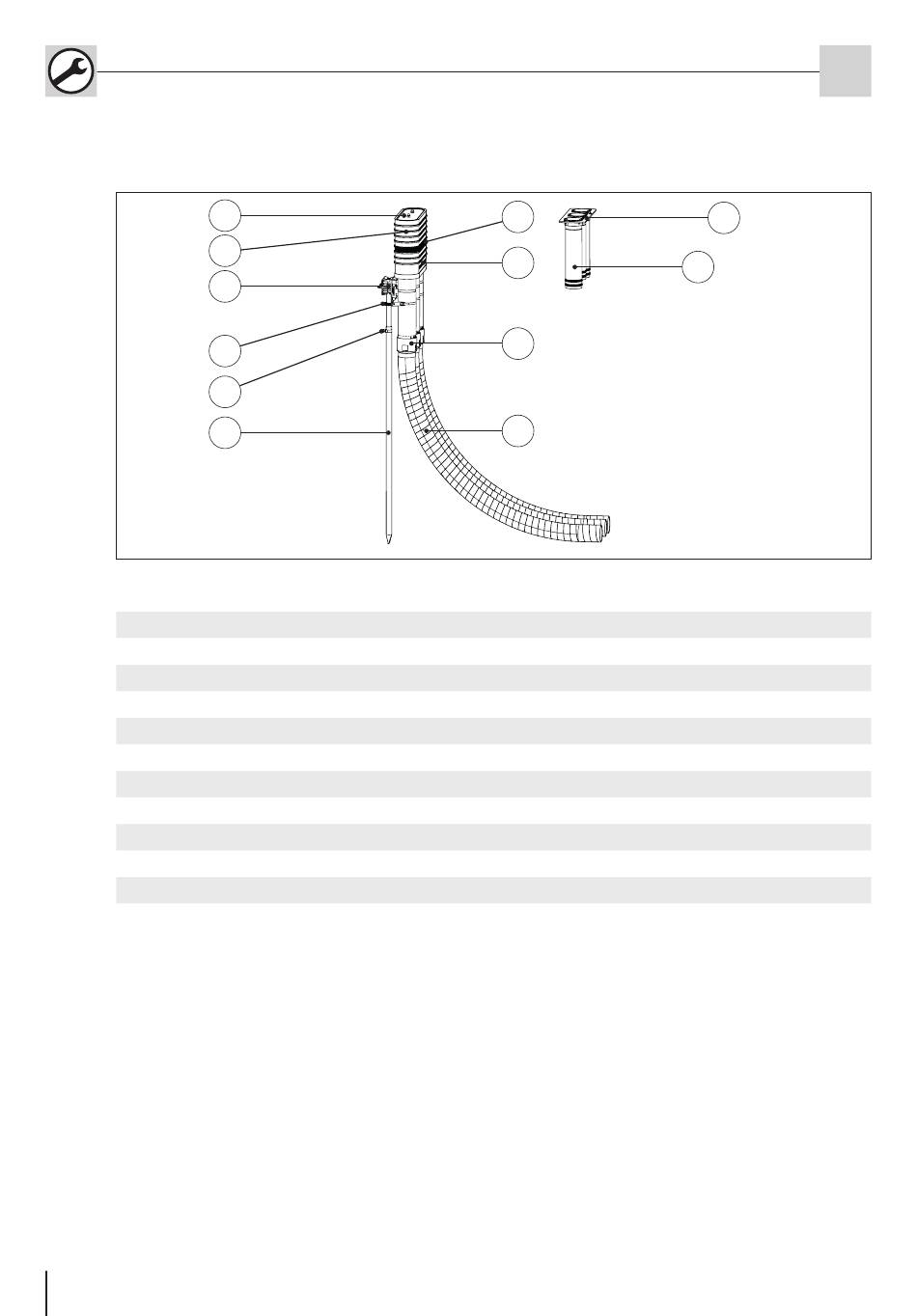

Legende zu Abb.: MSH Basic-FUBO-E-R3 und MSH Basic-MB-R3
1 Verschlussdeckel
2 Grundkörper MSH Basic-FUBO-E-R3 (R2, R5)
3 Aufstellvorrichtung höhenverstellbar
4 Wassersperrflansch
5 Flügelschraube
6 Erdspieß
7 Markierung: "Einkürzbarer Bereich"
8 Markierung: "Oberkante Rohfußboden"
9 Rastmuffe
10 Spiralschlauch KES
11 Trägerplatte MSH Basic-MB-R3 (R2, R5)
12 Mantelrohr MSH Basic-MB-R3 (R2, R5)
9 Benötigtes Werkzeug und Hilfsmittel
Für die ordnungsgemäße Installation der MSH Basic-FUBO-E-R3 (R2, R5) sowie des MSH Basic-MB-
R3 (R2, R5) benötigen Sie neben dem üblichen Standardwerkzeug die folgenden Werkzeuge und
Hilfsmittel:
MSH/ESH Werkzeugset (Art. Nr.: 1559001000)
Wasserwaage
Zange
Bindedraht
Hammer
Meterstab
Gleitmittel (GMT Art. Nr. 2790009100 oder GML Art. Nr. 1591000754)
8
1
2
3
4
5
6
Art. Nr.: 5090031112
7
8
9
10
Abb.: MSH Basic-FUBO-E-R3 und MSH Basic-MB-R3
