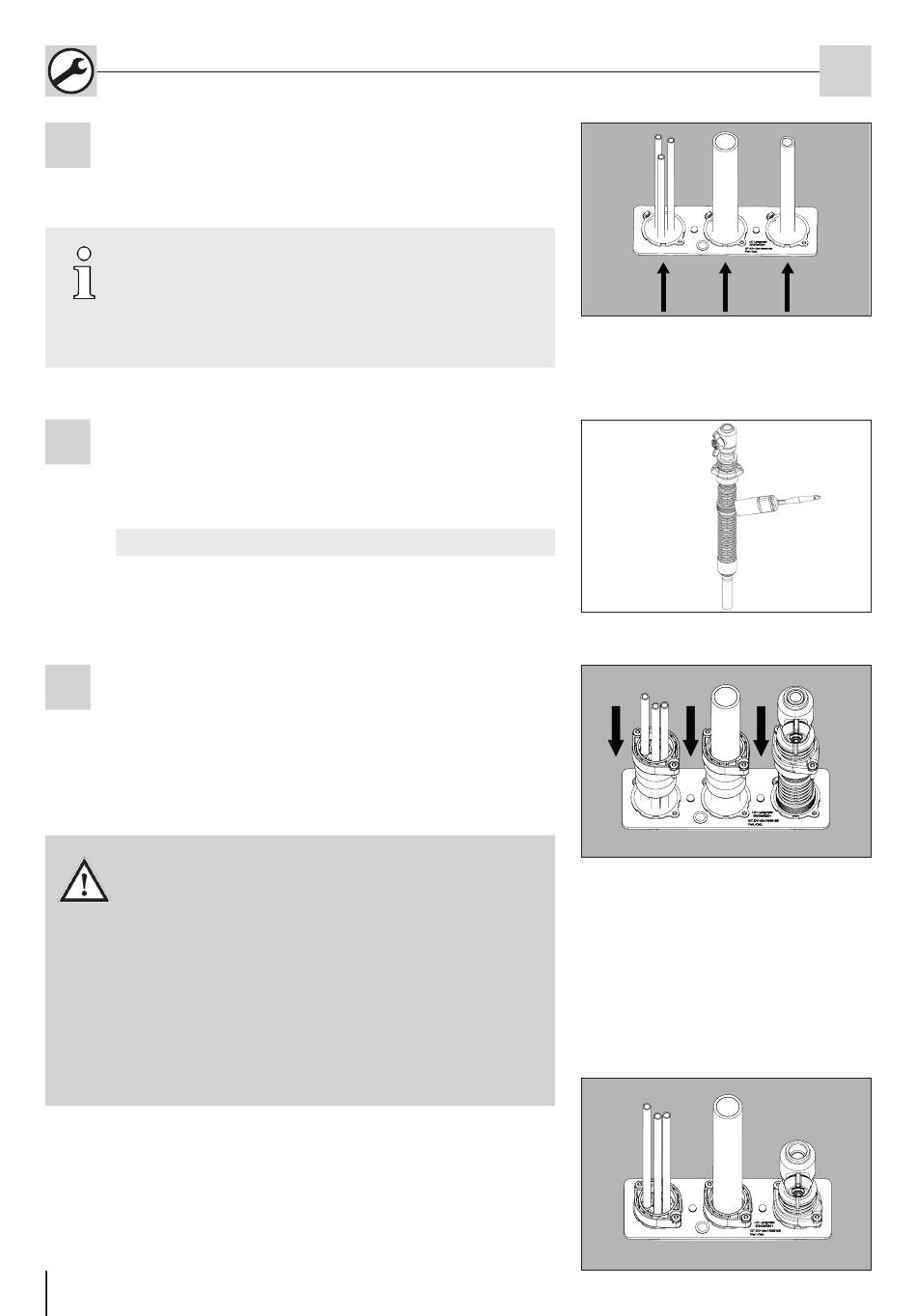

Hauff-Technik MSH Basic-FUBO-E-R3 Montageanweisung Seite 18

MSH Basic-FUBO-E-R3 (R2, R5) mit Dichteinsatz MSH
Basic-MB-R3 (R2, R5)
Nun können die verschiedenen Anschlussleitungen für
3
Strom, Gas, Wasser- und Telekommunikation von außen
durch die Schutzrohre bis in den Hausanschlussraum
eingeführt werden (siehe Abb.: 27).
• Vor dem Einziehen der Medienleitungen ist mit
dem Versorger Rücksprache zu halten.
• Die Montage der Spartendichtelemente er-
folgt nach der Montageanweisung „PolySafe
- Dichtelemente und Manschettenstopfen".
Wird eine Gasarmatur installiert, muss das vormontierte
4
Sekundärdichtelement ausreichend mit Gleitmittel GMT
bzw. GML eingestrichen werden (siehe Abb.: 28).
Legende zu Abb.: 28
1 Sekundärdichtelement
Einzeldichtelemente sowie Gashauseinführung in den
5
Dichteinsatz MSH Basic-MB-R3 (R2, R5) einführen.
Anschließend die Laschen der Dichtelemente mit den
Schrauben M8 x 45 soweit anziehen, bis sie bündig an
der Innenplatte der MSH anliegen oder ein Drehmoment
von 14 Nm erreicht ist (siehe Abb.: 29).
HINWEIS!
Keine Abdichtung durch unsachgemäße
Montage!
Unsachgemäße Montage kann zu Sachschäden
führen.
• Es müssen alle 3 (bzw. 2 oder 5) Dichtelemente
montiert werden, auch wenn nur eine Teilbele-
gung der Medien erfolgt.
• Wird vorerst keine Gasarmatur installiert, muss
ein Blinddichtelement montiert werden.
► Fertig montierter Dichteinsatz MSH Basic-MB-R3
(R2, R5) (siehe Abb.: 30).
18
Art. Nr.: 5090031112 Rev.: 01/2018-09-17
DE
Abb.: 27
Abb.: 28
Abb.: 29
Abb.: 30
